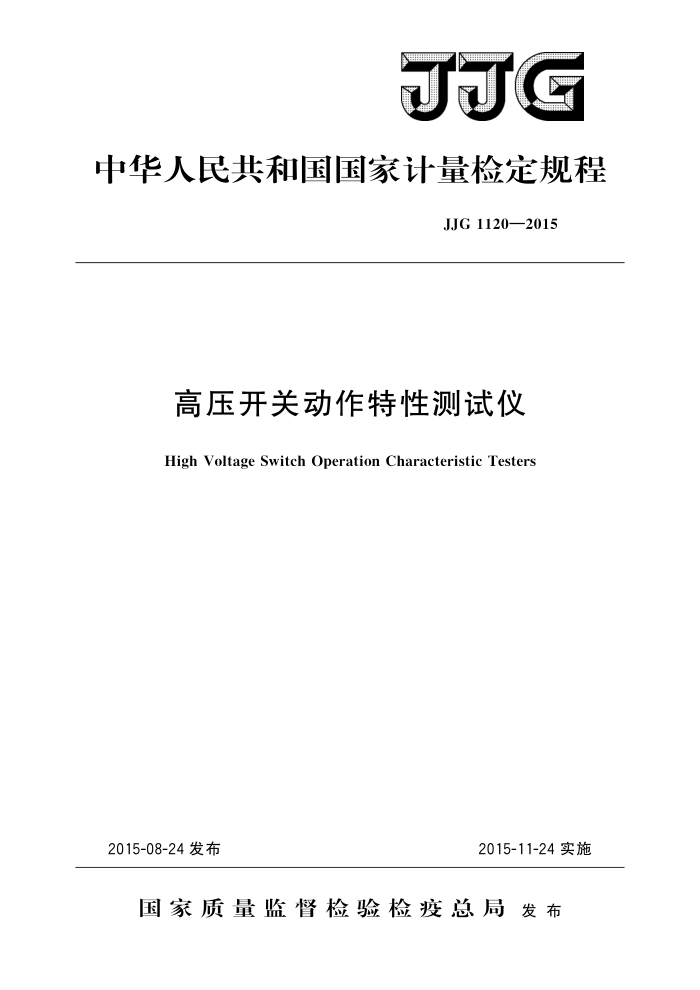

JJG
中华人民共和国国家计量检定规程
JJG1120—2015
高压开关动作特性测试仪
High Voltage Switch Operation Characteristic Testers
2015-11-24实施
2015-08-24发布
国家质量监督检验检疫总局发布 JJG1120—2015
高压开关动作特性测试仪检定规程
JJG 1120—2015
Verification Regulation of High Voltage SwitchOperation Characteristic Testers
归口单位：全国电磁计量技术委员会高压计量分技术委员会
主要起草单位：国家高电压计量站
国网浙江省电力公司电力科学研究院
中国测试技术研究院
参加起草单位：国网湖北省电力公司电力科学研究院
国网湖南省电力公司中国计量科学研究院
江苏省计量科学研究院
本规程委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJG 1120—2015
本规程主要起草人：
雷民 (国家高电压计量站) 詹洪炎（国网浙江省电力公司电力科学研究院）侯小京（中国测试技术研究院）
参加起草人：
卢军（国网湖北省电力公司电力科学研究院）李喜贵（国网湖南省电力公司）王昊（中国计量科学研究院）潘宝祥（江苏省计量科学研究院） JJG1120—2015
目 录
引言 1 范围· 2 引用文件 3 术语和计量单位· 3.1 合闸时间… 3.2 分闸时间 3.3 合闸同期性· 3.4 分闸同期性 3.5 弹跳时间： 3.6 分（合）闸平均速度. 4 概述· 5 计量性能要求· 5.1基本误差 5.2 准确度等级和允许误差· 5.3时间分辨力 6 通用技术要求 6.1 外观及通电检查. 6.2 绝缘电阻. 6.3介电强度. 7计量器具控制· 7. 1 检定条件· 7.2 计量用标准器及辅助设备 7.3检定项目和检定方法 7.47 检定结果的处理·· 7.5检定周期附录A检定原始记录格式附录B检定证书/检定结果通知书内页格式（第2页）附录C 检定证书/检定结果通知书检定结果页式样（第3页）
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (6) (6) (7) (9) (10)
.
I JJG1120—2015
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通
用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》编写而成。
本规程为首次发布。
Ⅱ JJG1120—2015
高压开关动作特性测试仪检定规程
1范围
本规程适用于高压开关动作（机械）特性测试仪（以下简称测试仪）的首次检定、 后续检定和使用中的检查。
2引用文件
本规程引用了下列文件： GB/T2900.20一1994电工术语高压开关设备 GB3309一1989高压开关设备常温下的机械试验 DL/T846.3一2004高电压测试设备通用技术条件第3部分：高压开关综合测
试仪
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1合闸时间closing time
从开关合闸操作起始瞬间（即接到合闸指令瞬间）到所有触头接触瞬间的时间间隔。单位为 ms。 3.2分闸时间openingtime
从开关分闻操作起始瞬间（即接到分闸指令瞬间）到所有触头分离瞬间的时间间隔。单位为ms。 3.3合闸同期性closing-simultaneity
开关合闸操作时各相间触头接触瞬间的最大时间差异。单位为mS。
3.4分闸同期性opening-simultaneity
开关分闸操作时各相间触头分离瞬间的最大时间差异。单位为ms。 3.5弹跳时间springingtime
并关动触头与静触头在分（合）闻操作中，从第一次分并（合上）并始到最后稳定
地分开（合上）为止的时间间隔。单位为ms。 3.6分（合）闸平均速度open（close）averagespeed
开关分（合）闸操作中，动触头在整个运动中的行程与时间的比值。单位为m/s。
4概述
测试仪由直流电源、主控制器、计算单元和时间及速度采样通道等组成，是一种对高压开关分、合闸动作时间和动作速度等机械特性进行测试的仪器。
测试仪将开关动、静触头闭合与断开状态的改变转化为动、静触头两端电平信号，通过对电平信号计时，测出开关分（合）时间、弹跳次数和弹跳时间等参量。对多断口
1 JJG1120—2015
的多路信号计时，既能测出开关分（合）时间又能计算出动作时间的同期性。开关的速度等参量的测量通过安装速度传感器来实现。
测试仪的工作原理见图1。
分 0
分合
分合控制
分闸控制
时间通道
合○ 负○
电源调整 DA
电流传感器 合闸控制
直流电源 电压传感器
电源控制 CPU (主控制器）
A/D A/D 光电隔离
速度通道
同步触发
图 1 测试仪工作原理图
5计量性能要求 5.1基本误差
测试仪时间和速度测量的基本误差用绝对误差表示，如公式（1）。
(1)
△=±(a%T+b%Tm)
式中： 7
测试仪的测量基本误差，ms；与测试仪测量值有关的误差系数；与测试仪测量量程有关的误差系数；
a b-
T- 测试仪的测量读数值，ms； TM- 测试仪的测量量程；ms。 注：a、b的数值由生产厂家给出，其中b值应小于a值的1/5。若生产厂家未给出b值，则认
-
为b值为零。 5.2准确度等级和允许误差 5.2.1时间误差
被检测试仪分、合闸及弹跳时间的准确度等级和允许误差关系应满足表1的要求。
表1时间测量准确度等级与允许误差的关系
准确度等级误差系数a 误差系数b 最大允许误差±（0.5%T+6%Tm）±（1.0%T+6%TM）±（2.0%T+6%T）土（5.0%T+6%TM） 2
0.5 0.5 ≤0.1
1. 0 1. 0 0.2
2. 0 2. 0 ≤0.4
5. 0 5. 0 ≤1.0 JJG1120—2015
5.2.2同期性误差
被检测试仪合（分）闸同期性的测量最大允许误差不超过士0.2ms。 5.2.3平均速度误差
被检测试仪平均合闸速度、分闸速度准确度等级和允许误差的关系应满足表2的
要求。
表2 平均速度的测量准确度等级和允许误差的关系
准确度等级误差系数α 误差系数b 最大允许误差 ±（1.0%T+6%Tm）±（2.0%T+b%Tm）±（5.0%T+6%Tm）±（10.0%T+b%Tm） 5.3时间分辨力
5. 0 5. 0 ≤1.0
1. 0 1. 0 ≤0.2
2. 0 2. 0 ≤0.4
10.0 10.0 ≤2.0
测试仪的时间分辨力应不低于最大允许误差的1/5。
6通用技术要求 6.1外观及通电检查 6.1.1外观检查
测试仪外观应完好，有专用的接地端钮，且有明显的接地标志。测试仪面板、机壳或铭牌上应明确标明产品名称、型号规格、测量范围、准确度等级、制造厂名称、出厂日期、出厂编号、制造标准等信息。 6.1.2通电检查
测试仪通电后显示屏、各功能开关、按钮和指示灯应能正常工作。 6.2绝缘电阻
测试仪电源部分和机壳之间的绝缘电阻应不小于20M2。 6.3介电强度
测试仪电源部分和机壳之间应能承受工频1.5kV电压，历时1min，无飞弧和击穿现象。
7 计量器具控制
计量器具控制可包括首次检定、后续检定和使用中检查。 7.1检定条件
测试仪的检定条件应满足以下要求：
环境温度：（20士5）℃；相对湿度：（30～80）%；电源：（220±22）V，（50±1）Hz。
-
7.2计量用标准器及辅助设备 7.2.1计量用标准器
测试仪检定装置、环境条件、辅助设备等引起的测量扩展不确定度（k二2）不超
3
