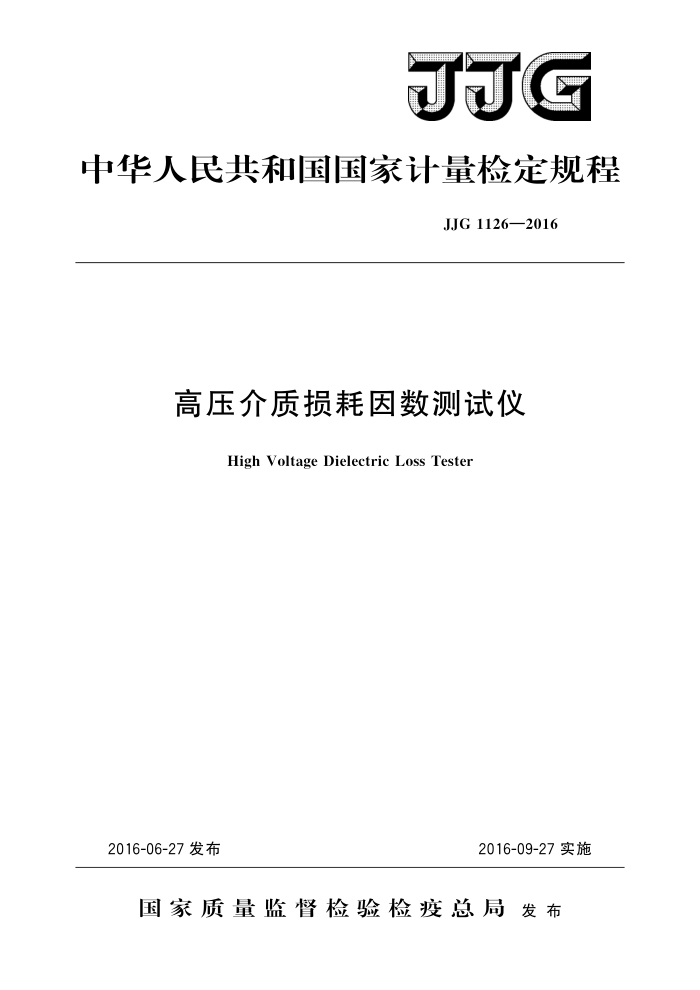

JJG
中华人民共和国国家计量检定规程
JJG1126—2016
高压介质损耗因数测试仪
High Voltage Dielectric Loss Tester
2016-09-27实施
2016-06-27发布
国家质量监督检验检疫总局发布 JJG1126—2016
高压介质损耗因数测试仪检定规程 Verification Regulation of
JJG 1126—2016
HighVoltageDielectricLossTester
归口单位：全国电磁计量技术委员会高压计量分技术委员会主要起草单位：国家高电压计量站
国网陕西省电力公司电力科学研究院
参加起草单位：国网安徽省电力公司电力科学研究院
国网甘肃省电力公司上海思创电器设备有限公司
本规程委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJG1126—2016
本规程主要起草人：
雷 硚民 （国家高电压计量站）王斯琪 （国家高电压计量站）黄国强 （国网陕西省电力公司电力科学研究院）
参加起草人：
张军 （国家高电压计量站）朱琦 （国网安徽省电力公司电力科学研究院）杨贤明 （国网甘肃省电力公司）朱斌 （上海思创电器设备有限公司） JJG1126—2016
目
录
引言
(IⅡ) (1 ) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (7) (8) (9) (16) (17)
范围… 2 引用文件 3
1
概述计量性能要求
1
4.1准确度等级· 4.21 最大允许误差· 4.3 示值分辨力 4. 4 测量重复性· 5 通用技术要求· 5.1外观及标记.. 5. 2 绝缘强度· 5.3其他要求 6计量器具控制· 6.1 检定条件.. 6.2 检定项目和检定方法 6.3 检定结果的处理… 6.4检定周期· 附录A 检定原始记录格式附录 B 检定证书/检定结果通知书内页格式附录 C 检定证书/检定结果通知书检定结果页格式
- JJG1126—2016
引言
本规程依据JJF1002 22010 ）《国家计量检定规程编写规则》编制而成。 本规程为首次制定
II JJG1126—2016
高压介质损耗因数测试仪检定规程
1范围
本规程适用于在工频电源条件下测量电容量和介质损耗因数的数字式（数显式）高压介质损耗因数测试仪（以下简称介损仪）的首次检定、后续检定和使用中的检查。
本规程不适用于西林型、电流比较仪型电桥 2 引用文件
本规程引用了下列文件： JJG563一2004《高压电容电桥》 JJG1075—2012 《高压标准电容器》 凡是注目期的引用文件，仅注目期的版本适用于本规程：凡是不注目期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
介损仪测量电容型设备的电容量及介质损耗因数时工作接线如图1所示，虚线内为介损仪。介损仪是一种在结构上采用一体化设计，应用数字测量技术对各种高压电力设备进行自动测量电容量及介质损耗因数的仪器设备。通常是由测量单元、内置高压试验电源和高压标准电容器组成的测量装置。其中高压试验电源最高输出电压通常为 10kV，输出试验电压频率为45Hz55Hz
C.
计算机处理部分
图1介损仪工作接线图
Cx一被测电容型设备；C.一介损仪内置高压标准电容器 JJG1126—2016
4计量性能要求 4.1准确度等级
介损仪的准确度等级按电容量和介质损耗因数分别定级，如表1所示。
表1准确度等级 0.5级
5级 5级
电容
1级 1级
2级 2级
介损仪准确度等级 介质损耗因数 0.5级
4.2最大允许误差
介损仪电容及介质损耗因数示值最大允许误差的表达式见式（1)和式（2）。
AC=±(a%C+CM) AD=±(6% /D/+D)
(1) (2)
式中： △C 电容量示值最大允许误差，pF或nF： △D
介质损耗因数示值最大允许误差；用百分数表示的电容值准确度级别；用百分数表示的介质损耗因数准确度级别；被检介损仪电容量示值，pF或nF；被检介损仪电容固有误差；被检介损仪介质损耗因数示值；
-
a b c CM D D。 被检介损仪介质损耗因数固有误差。 其中：CM应不超过被检介损仪电容示值分辨力对应值的2倍，D。应不超过
O
100
4.3示值分辨力
介损仪示值分辨力。应不超过其示值最大允许误差的1/10。
4.4测量重复性
介损仪测量重复性误差应不超过其示值最大允许误差的1/10。
5通用技术要求
5.1 外观及标记
介损仪及配套器件外观应完好；开关和接线端钮的标记应齐全清晰；外壳上标明的接地端子应单独可靠接地；接插件接触良好，开关转动灵活，定位准确。
介损仪铭牌上应有名称、型号、原理接线图以及工作频率、准确度级别、电容量及
介质损耗因数测量范围和出厂编号等标记。 5.2绝缘强度 5.2.1绝缘电阻
介损仪的电源插座与外壳金属部件之间的绝缘电阻应不小于20M2。
2 JJG1126—2016
5.2.2介电强度
介损仪的电源插座与外壳金属部件之间应能耐受工频2kV的正弦电压，历时1min 应无击穿及闪络现象
介损仪与高压连接的端钮与外壳金属部件之间应能耐受工频1.2倍额定正弦输出电压的作用，历时1min应无击穿及闪络现象。 5.3其他要求
介损仪内置高压电源应满足以下要求： a）额定输出电压及输出容量应符合其技术条件要求； b）输出电压示值误差不应超过士3%。
6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
6.1检定条件 6.1.1环境条件
检定介损仪时的环境条件应满足以下要求：
环境温度为（20士5）℃，相对湿度不大于80%；一环境电磁场干扰引起标准器的误差变化应不超过被检介损仪示值最大允许误差
-
的1/10；
检定接线引起被检介损仪误差的变化应不超过被检介损仪示值最大允许误差的
-
1/10。 6.1.2供电试验电源
电源频率为50Hz士0.5Hz，电源总谐波畸变率不超过5%。
6.1.3检定用设备 6.1.3.1标准器
检定介损仪的标准器应满足以下要求： a）标准介质损耗标准器电容量范围应为100pF～500nF，介质损耗因数范围应为
0.0001~0.1。
b）标准器示值最大允许误差不应超过被检介损仪准确度等级对应误差限值的1/3。
6.1.3.2辅助设备
检定介损仪的辅助设备应满足以下要求： a）绝缘电阻表的准确度等级应不低于10级，试验电压为2.5kV； b）工频耐压试验装置的高压输出容量不小于2kVA：总谐波畸变率不大于5%： c）高压测量装置的示值误差应不超过士3%。
6.2检定项目和检定方法 6.2.1检定项目
介损仪的检定项目见表2。
3
