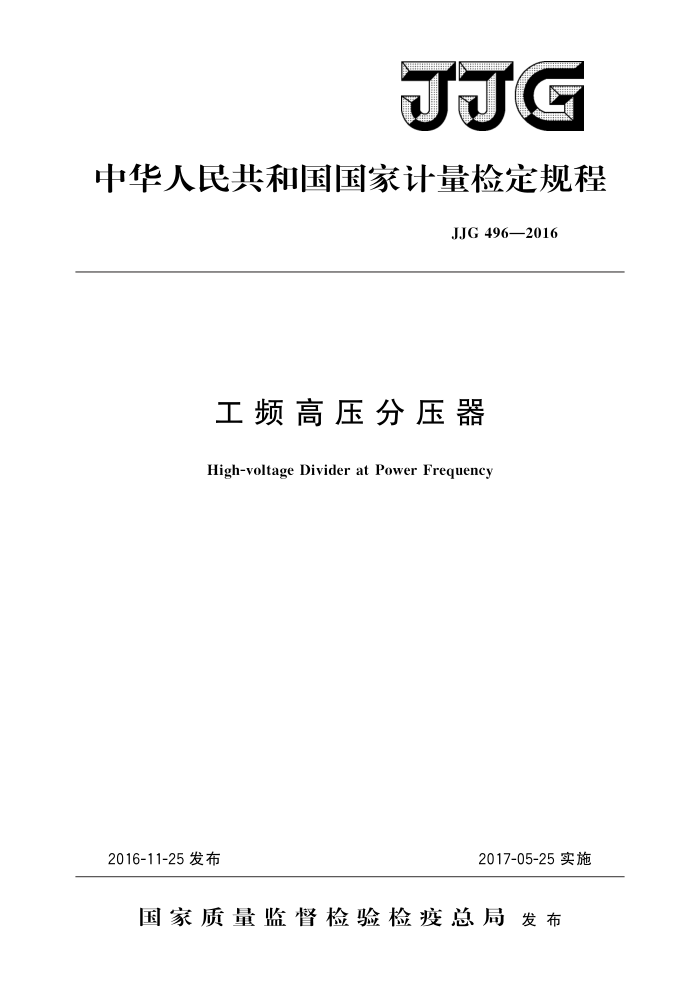

JJG
中华人民共和国国家计量检定规程
JJG 496—2016
工频高压分压器
High-voltage Divider at Power Frequenc
2016-11-25发布
2017-05-25实施
国家质量监督检验检疫总局发布 JJG 496—2016
工频高压分压器
检定规程
JJG 496—2016 代替JJG496—1996
Verification Regulation of High-voltage
Divider at Power Frequency
归口单位：全国电磁计量技术委员会高压计量分技术委员会主要起草单位：国家高电压计量站
国网江苏省电力公司电力科学研究院国网湖南省电力公司电力科学研究院
参加起草单位：国网山东省电力公司电力科学研究院
苏州华电电气股份有限公司
本规程委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJG 496—2016
本规程主要起草人：
张军 (国家高电压计量站) 周志成（国网江苏省电力公司电力科学研究院）叶会生（国网湖南省电力公司电力科学研究院）王斯琪（国家高电压计量站）
参加起草人：
朱振华（国网山东省电力公司电力科学研究院）
刘少波（国家高电压计量站）
余青（苏州华电电气股份有限公司） JJG496—2016
目 录
引言 1 范围· 2 引用文件 3 术语和计量单位
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (7) (8) (8) (9) (12) (13)
概述 5计量性能要求 5.1准确度等级： 5.2基本误差与变差 6通用技术要求.. 6.1 外观及结构要求.. 6.2 绝缘强度.. 6.3 稳定性 7计量器具控制 7. 1 检定条件.…· 7. 2 检定项目· 7.3 检定方法· 7. 4 检定结果的处理 7. 5 检定证书和检定结果通知书..· 7.6检定周期附录A检定原始记录格式附录 B 检定证书/检定结果通知书内页格式（第2页）附录 C 检定证书/检定结果通知书检定结果页式样（第3页）
4
- JJG496—2016
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001《通用计量术语与定义》、 JJF1059.1《测量不确定度评定与表示》共同构成支撑本规程修订工作的基础性系列规范。
本规程是对JJG496一1996版的修订，与JJG496一1996相比，除编辑性修改外，主要的技术变化包括：
增加了“工频高压分压器”的术语与定义（见3.1）；一增加了两个准确度等级（见5.1）；一修改了“环境条件”的要求（见7.1.1）；
修改了“绝缘强度”引用的文件（见7.3.2）；一补充了“基本误差”试验方法（见7.3.3）。 本规程历次版本发布情况为：
JJG496—1996。
II JJG496—2016
工频高压分压器检定规程
1范围
本规程适用于额定电压为1kV及以上的45Hz～55Hz高电压测量的电阻式、电容式、阻容式及电子式分压器的首次检定、后续检定和使用中检查
2引用文件
本规程引用了下列文件： GB/T16927.1一2011高电压试验技术第1部分：一般定义及实验要求凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位 3.1工频高压分压器high-voltagedivideratpowerfrequency
将一次工频高压转换成便于低压测量的二次工频电压的电压比例装置。
4概述
工频高压分压器由承受高电压的高压阻抗臂Z，和产生二次电压的低压阻抗臂Z。串联组成，如图1所示。它把一次工频高压U转换成便于低压仪器、仪表测量的二次工频电压U2，且U1和U之间存在明确的比例关系，如式（1）。
对于高压及低压阻抗臂均屏蔽良好的工频高压分压器，它的分压比可用分压臂的阻抗值计算，如式（2）。为了减小环境干扰，工频高压分压器的二次电压输出端通常使用屏蔽电缆与测量仪表连接。电缆的屏蔽外皮与芯线间的电容与分压器的低压阻抗臂并联，因此应把二次测量电缆视为分压器的一部分。
Ui
K=U2 K=Zi +Z2
(1)
(2)
Z2
式中：
K比例常数，称为分压器的分压比；
U1、U2——一次电压、二次电压有效值（或峰值），kV； Z1、Z2高、低压阻抗臂。 通常把工频高压分压器分为以下几类：一高、低压阻抗臂由电阻器组成的分压器称为电阻式分压器；一高、低压阻抗臂由电容器组成的分压器称为电容式分压器；一一高、低压阻抗臂由电阻器和电容器串联或并联组成的分压器称为阻容式分压器；
1 JJG496—2016
在低压臂采用的电子线路及信号处理的分压器称为电子式高压分压器
Z,
U
Z2[
T
士
图1工频高压分压器原理电路
5计量性能要求
5.1准确度等级
工频高压分压器的准确度等级分为0.02级、0.05级、0.1级、0.2级、0.5级、 1级、2级7个等级。
工频高压分压器的分压比相对误差按式（3）计算。
Kn-Ks×100% Ks
(3)
Y
式中：
分压比相对误差，用百分数表示；
Kn分压器的分压比标称值； Ks 分压器的实际分压比。
5.2基本误差与变差
工频高压分压器的最大允许误差是指当输入电压为额定电压的10%～100%，环境温度为参考工作温度时的最大允许误差。根据实际用途，可将工频高压分压器分为 A类和B类。对于A类工频高压分压器，各准确度等级的工频高压分压器分压比比值差和相位差对应的最大允许误差可按式（4）和式（5）计算。
(4) (5)
f=±a% 8=±0.03a%
式中： f 分压比比值差对应的最大允许误差； ——分压比相位差对应的最大允许误差，rad； a一一分压比准确度等级指数。 B类工频高压分压器各准确度等级的最大允许误差见表1。
表1B类工频高压分压器准确度等级对应最大允许误差
1级
2级
准确度等级 0.02级 0.05级 0.1级 0.2级 0.5级最大允许误差 ±0.02% ±0.05% ±0.1% ±0.2% ±0.5% ±1% ±2% 2 JJG496—2016
工频高压分压器的变差是指两次电压上升和下降时误差测量结果之差的绝对值，其变差不应超过其最大充许误差的1/3。
6通用技术要求 6.1外观及结构要求
工频高压分压器的外表应有原理结构图，图上应对所有在使用时需要进行连接的端子做出标志。铭牌上应标注制造厂、型号、出厂编号、出厂日期、出厂时实测的高低压臂参数、准确度等级、额定电压、额定频率（或额定频率范围）及分压比标称值。
工频高压分压器的底座应装与其金属外壳相连的接地端子，端子的直径不小于
6mm。如果分压器的低压阻抗臂不与该接地端子连接，则应备有专用接线端子，供分压器测量接地端与公共接地装置连接使用。 6.2绝缘强度
工频高压分压器应能承受1.1倍工频额定电压1min耐压试验而无闪络或击穿现象。 6.3稳定性
工频高压分压器在工作电压下，30min内分压比误差的变化应不超过与其准确度等级对应的最大允许误差的1/3。作为标准器使用的工频高压分压器在检定周期内分压比误差的变化应不超过与其准确度等级对应的最大允许误差，
7计量器具控制
计量器具控制可包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1环境条件
检定时的环境条件应符合表2规定，空气中不得有影响绝缘性能的有害气体和介质，检定场所没有可察觉的振动。
表2环境温度和湿度的要求
被检分压器准确度等级
（0.05~0.1）级 （0.2~0.5）级
0.02级 (20±1）℃ 35%~60%
（1~2）级 (20±10)℃ 35%~80%
环境温度相对湿度
(20±2)℃ 35%~60%
（20±5）℃ 35%~80%
7.1.2检定设备及其要求 7.1.2.1主要标准器
检定工频高压分压器的主要标准器包括：标准电压互感器或标准电容分压器、感应分压器、测差仪、高压标准电容器、低压标准电容器、高压电容电桥和数字电压表。 7.1.2.2相关要求
检定用电源的电压稳定度及频率稳定度，引人的附加误差应不超过被检分压器允许误差的1/10；
电源谐波总含量应不大于3%。试验电源的频率及输出电压幅值应能覆盖被检分压
