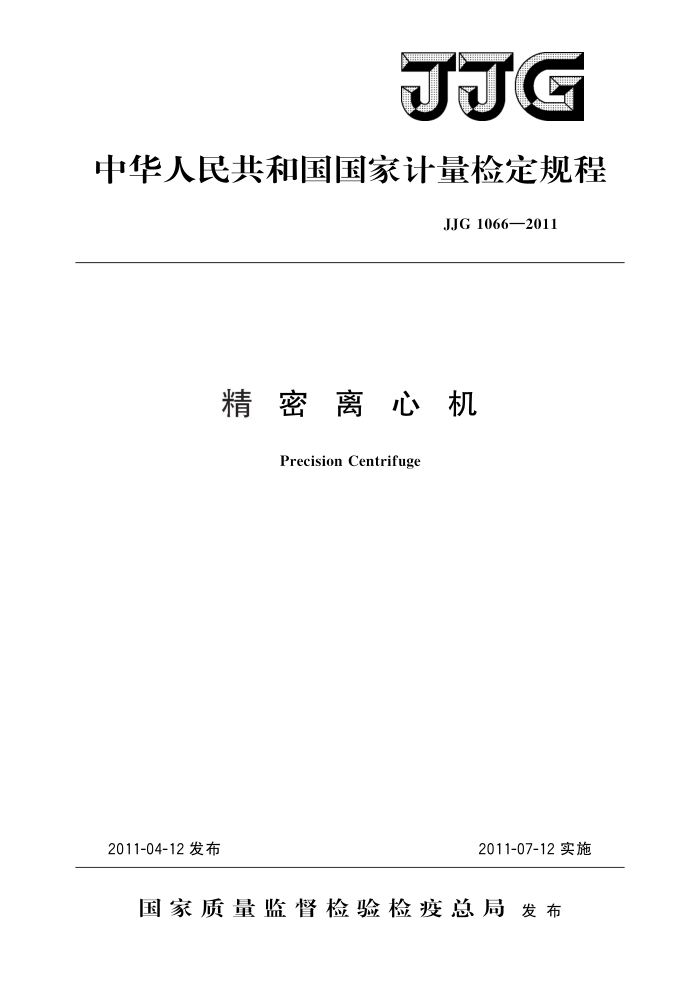

JJG
中华人民共和国国家计量检定规程
JJG1066—2011
精密离心机
Precision Centrifuge
2011-07-12实施
2011-04-12发布
国家质量监督检验检疫总局发布 JJG1066—2011
精密离心机检定规程
JJG 1066—2011
Verification Regulation of Precision Centrifuge
本规程经国家质量监督检验检疫总局于2011年4月12日批准，并自
2011年7月12日起施行。
归口单位：全国振动冲击转速计量技术委员会
主要起草单位：中国航空工业集团公司北京长城计量测试技术研
究所
参加起草单位：中国兵器工业第二○三研究所
中国工程物理研究院计量测试中心
本规程委托全国振动冲击转速计量技术委员会负责解释 JJG1066—2011
本规程主要起草人：
董雪明（中国航空工业集团公司北京长城计量测试技术研
究所)
龙祖洪（中国航空工业集团公司北京长城计量测试技术研
究所)
熊磊（中国航空工业集团公司北京长城计量测试技术研
究所）
参加起草人：
欧阳恒（中国兵器工业第二○三研究所）武强（中国工程物理研究院计量测试中心） JJG1066—2011
目 录
1 范围· 2
(1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (5) (11) (11) (12) (23) (26) (29) (30)
引用文献· 3 术语
A
概述…· 41原理和结构 42分类· 43用途· 5计量性能要求 51主要性能·· 52其他性能· 6通用技术要求 61外观及附件要求 62其他技术要求· 7计量器具控制 7. 1 检定条件： 7 2 检定项目 7 3 检定方法和数据处理 7 4 检定结果的处理…· 7 5 检定周期附录A 精密离心机其他性能的检测方法和数据处理附录B 离心机检定原始记录格式（主要检定项目）附录 C 离心机检定原始记录格式（可选项目）附录D 检定证书内页格式附录E 检定结果通知书内页格式 JJG1066—2011
精密离心机检定规程
1范围
本规程适用于准确度等级01级～00001级精密离心机（以下简称离心机）的首次检定、后续检定和使用中检查。 2 引用文献
GJB585A一1998惯性技术术语 GJB1801一1993惯性技术测试设备主要性能试验方法 JJF1156一2006振动冲击转速计量术语及定义使用本规程时应注意使用上述引用文献的现行有效版本。
3术语 31离心机回转轴线axisofcentrifugerotation
离心机主轴绕其旋转的直线。 32离心机回转平均轴线axisaveragelineof centrifuge
离心机回转轴线的几何中心线。 33静态工作半径staticworkingradius
在静止状态下，离心机回转平均轴线至加速度计检测质量中心的距离。 34工作半径动态变化量dynamicchangeofworkingradius
离心机在工作状态下，相对静态工作半径的变化量。 35静态俯仰失准角staticpitchmisalignment
静止状态下被检定加速度计的输入轴在铅垂平面内相对离心机工作半径方向的偏角。 36静态方位失准角staticazimuthmisalignment
静止状态下被检定加速度计的输入轴在水平面内相对离心机工作半径方向的偏角。
37主轴铅垂度误差plumberrorofmainaxis
离心机回转轴线平均线对当地铅垂线的角偏差。 38不平衡晃动误差swayerrorfromunbalance
离心机旋转体因自身不平衡引起的主轴径向位移和角位移。
39重力场校准装置cablibitionequipmentingravity
利用重力加速度的分量作为标准加速度校准加速度计偏值、标度因数等性能参数的
装置。 4概述 41原理和结构
I JJG1066—2011
411离心机工作原理
在电机驱动下，工作平台（或悬臂）绕回转轴线旋转，当旋转角速率为时，离心机在工作半径为R处产生的向心加速度为：a二αR，该向心加速度就是离心机复现的标准加速度。使用该标准加速度检定或校准加速度计时，需要考虑主轴铅垂度、失准角、导电滑环等影响。 412离心机组成
离心机的组成包括绕回转轴转动的旋转体、稳速系统、加速度计安装定位及质心找正系统、静态及动态半径测量系统、失准角测量系统、数据采集与处理系统、环境监测系统等部分。其结构如图1所示。
离心机主体
2
3
稳速系统
9
频率计
电压表
工控机数采系统
图1离心机组成
1一回转平台（或回转悬臂）；2一主轴；3一测速装置（光栅等）；4一工作半径动态变化量测量
装置（电感测微仪等）；5一产品；6一加速度计安装定位及质心找正装置；7一静压轴承；
8一隔振基础；9一驱动电机
42分类
离心机按加速度测量不确定度分类如表1所示。
表1离心机等级分类
103 01级
10-5
离心机加速度测量不确定度
10-4 001级 0001级 00001级
10-6
离心机准确度等级
43用途
离心机主要用于对加速度计的线性度（非线性）、高次项系数（二阶、三阶等）、滞后误差、静态输人量程等性能指标的检定、校准或测试。也可对电子元器件、仪器、仪表等进行功能测试。
5计量性能要求 513 主要性能 2 JJG1066—2011
表3环境温度要求
01级 20℃±5℃
0001级 20℃±1℃ 20℃±05℃
离心机准确度等级
001级 20℃±2℃
00001级
环境温度 b）相对湿度：30%~70%。 c）实验室应有接地装置，接地电阻要求见表4。
表4接地电阻要求
01级不大于5α
离心机准确度等级
001级不大于2Q2
0001级不大于12
00001级不大于052
接地电阻 d）供电电源：AC380（1土10%）V，50Hz，三相；
AC220（1±10%）V，50Hz。
712 检定用仪器的技术要求
检定用仪器的技术要求如表5所示。
表5检定用仪器、设备及指标要求
序号 1 2 电感（电容）测微仪 3
名称精密量块
技术指标*
测量范围
U=005μm+05X10-L, k=262，L为量块标称长度
(05~1000)mm (0~100)μm 0~100 MHz -05°~+05° 001MQ~500MΩ 01m2~1km 01mQ~2kΩ
最大允许误差：土1% 最大允许误差：±5×10-7
频率计电子水平仪
示值误差：02" 土（25%×读数+5字） ±（15×读数十60字）/106
4 5 6 7
绝缘表(兆欧表）
毫欧表接触电阻测量仪
优于1mΩ 示值误差： X轴：±03" Y轴：±05"
X轴：—300"~+300" Y轴：—200"~+200"
双轴动态光电准直仪
8
注：“*”项目中，k值未给出时，k=2。 检定项目检定项目见表6。
7.2
表6检定项目表
序号 1
检定项目
首次检定 后续检定 使用中检查
+ + + +
外观、附件和工作正常性
+
静态工作半径工作半径动态变化量
2
工作半径
+ X
+ +
3
角速率示值误差
4
