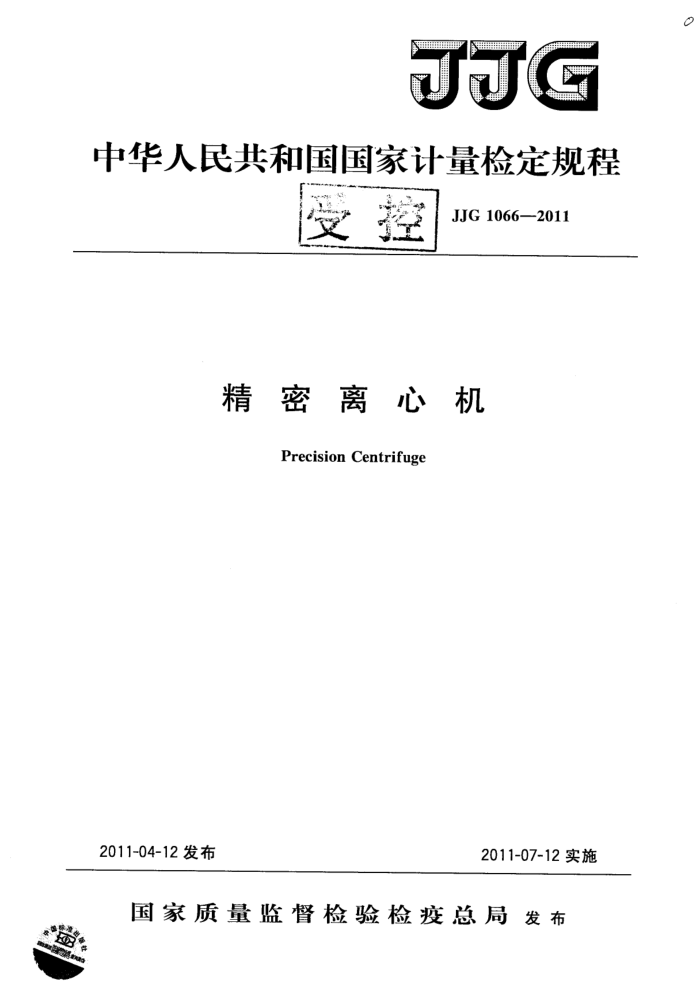

JJG 受控
中华人民共和国国家计量检定规程
JJG 1066—2011
精密离心机
Precision Centrifuge
2011-04-12发布
2011-07-12实施
国家质量监督检验检疫总局发布 JJG1066—2011
精密离心机检定规程
Verification Regulation of Precision Centrifuge
JJG1066--2011
本规程经国家质量监督检验检疫总局于2011年4月12日批准，并自 2011年7月12日起施行。
归口单位：全国振动冲击转速计量技术委员会主要起草单位：中国航空工业集团公司北京长城计量测试技术研
究所
参加起草单位：中国兵器工业第二O三研究所
中国工程物理研究院计量测试中心
本规程委托全国振动冲击转速计量技术委员会负责解释 JJG10662011
本规程主要起草人：
董需明（中国航空工业集团公司北京长城计量测试技术研
究所)
龙祖洪（中国航空工业集团公司北京长城计量测试技术研
究所)
熊磊（中国航空工业集团公司北京长城计量测试技术研
究所)
参加起草人：
欧阳恒（中国兵器工业第二○三研究所）武强（中国工程物理研究院计量测试中心） JJG1066—2011
目 录
1 范围· 2 引用文献· 3 术语· 4 概述· 4.1 原理和结构 4. 2 分类· 4.3用途 5计量性能要求， 5.1主要性能· 5.2其他性能. 6通用技术要求 6.1外观及附件要求 6.2其他技术要求 7计量器具控制 7.1# 检定条件. 7. 2 检定项目 7.3 检定方法和数据处理 7. 4 检定结果的处理.· 7. 5 检定周期· 附录A 精密离心机其他性能的检测方法和数据处理附录B 离心机检定原始记录格式（主要检定项目）附录C 离心机检定原始记录格式（可选项目）附录D 检定证书内页格式附录E 检定结果通知书内页格式
(1) (1) (1) (1) (1)
.
(2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (5) (11) (11) (12) (23) (26) (29) (30)
.
.+ JJG1066—2011
精密离心机检定规程
1范围
本规程适用于准确度等级0.1级～0.0001级精密离心机（以下简称离心机）的首次检定、后续检定和使用中检查。 2引用文献
GJB585A--1998惯性技术术语 GJB1801一1993惯性技术测试设备主要性能试验方法 JJF1156-2006振动冲击转速计量术语及定义使用本规程时应注意使用上述引用文献的现行有效版本。
3术语
3.1离心机回转轴线axisofcentrifugerotation
离心机主轴绕其旋转的直线。
3.2离心机回转平均轴线axisaveragelineofcentrifuge
离心机回转轴线的几何中心线。 3.3静态工作半径staticworkingradius
在静止状态下，离心机回转平均轴线至加速度计检测质量中心的距离。 3.4工作半径动态变化量dynamicchangeofworkingradius
离心机在工作状态下，相对静态工作半径的变化量。 3.5静态俯仰失准角staticpitchmisalignment
静止状态下被检定加速度计的输入轴在铅垂平面内相对离心机工作半径方向的偏角。 3.6静态方位失准角staticazimuthmisalignment
静止状态下被检定加速度计的输入轴在水平面内相对离心机工作半径方向的偏角。 3.7主轴铅垂度误差plumberrorofmainaxis
离心机回转轴线平均线对当地铅垂线的角偏差。 3.8不平衡晃动误差swayerrorfromunbalance
离心机旋转体因自身不平衡引起的主轴径向位移和角位移。
3.9重力场校准装置cablibitionequipmentingravity
利用重力加速度的分量作为标准加速度校准加速度计偏值、标度因数等性能参数的装置。 4概述 4.1原理和结构
1 JJG1066—2011
4.1.1离心机工作原理
在电机驱动下，工作平台（或悬臂）绕回转轴线旋转，当旋转角速率为时，离心机在工作半径为R处产生的向心加速度为：aR，该向心加速度就是离心机复现的标准加速度。使用该标准加速度检定或校准加速度计时，需要考虑主轴铅垂度、失准角、导电滑环等影响。 4.1.2离心机组成
离心机的组成包括绕回转轴转动的旋转体、稳速系统、加速度计安装定位及质心找正系统、静态及动态半径测量系统、失准角测量系统、数据采集与处理系统、环境监测系统等部分。其结构如图 11所示。
o
离心机主体
CHINA
a
稳速
电压表
频率计
采系统
O
图1 离心机组成主轴：3—测速装置（光栅等）：4 工作半径动态交化量测量
R
（鱼转悬臂） VON
1一回转平台
2 -
等）：5 品：6一加速度 安装定位及质心找正装置：7 静压轴承；
装置（电感
8—隔振基础；9—驱动电机
4.2分类
离心机按加速度测量不确定度分类如表1所示
表1离心机等级分类
10-4 0.01级
10-5 0.001级 0.0001级
10-6
10-3 0.1级
离心机加速度测量不确定度
离心机准确度等级
4.3用途
离心机主要用于对加速度计的线性度（非线性）、高次项系数（二阶、三阶等）、滞后误差、静态输人量程等性能指标的检定、校准或测试。也可对电子元器件、仪器、仪表等进行功能测试。
5 计量性能要求
5. 1 主要性能 2 JJG1066—2011
根据离心机准确度等级不同，主要性能要求如表2所示。
表2主要性能及要求 0.1级
离心机准确度等级工作半径合成标准不确定度
0.01级 5×10-5 1×10-5 50
0.001级 7×10~6 1×10-5
0.0001级 7×10-7 2×10-7
5×10-4 1×10- 100
角速率示值误差主轴铅垂度(") 绝缘电阻
10
2
在电压为500V时，应大于200Mα
不大于1α 不大于0.5α
导电滑环 静态接触电阻
不大于0.1α
动态接触电阻变化量 不大于200m2不大于100mQ不大于50mQ不大于50mQ
50 100
静态俯仰失准角（"）静态方位失准角（"）
10 50
5 10
2. 5 5
5.2其他性能
离心机的其他性能（包括主轴回转误差、不平衡晃动误差、离心机安装基础振动、 加速度范围、工作台面噪声、工作台面磁场强度、工作台面水平度、最大工作负载、离心机加速度测量不确定度等），应满足生产厂家的出厂指标，具体检测方法参见附录A。
6通用技术要求
6.1外观及附件要求 6.1.1离心机应具有铭牌，表明装置的名称、型号、规格、出厂编号、制造厂家或研制单位等。 6.1.2离心机系统应配套齐全、连接可靠，应备有使用和维护说明书以及保证其正确使用的信息、通用标志和符号。 6.2其他技术要求
离心机的生产厂家或研制单位应给出离心机系统的最大使用功率、安全电流、安装要求、隔振要求和最长工作时间等。
离心机系统应有应急处理系统，出现异常情况能够尽可能保护系统不受损坏（如急停装置），应有相应的过压、过流和过热等保护装置。
离心机应配备独立的控制系统，系统通电后应能正常运转。
7计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1检定环境条件
环境条件及其要求如下： a）环境温度：环境温度要求见表3。
3 JJG1066—2011
表3 环境温度要求
0.01级 20℃±2℃
0.001级 20℃±1℃ 20℃±0.5℃
0.0001级
0.1级 20℃±5℃
离心机准确度等级
环境温度 b）相对湿度：30%～70%。 c）实验室应有接地装置，接地电阻要求见表4。
表4接地电阻要求 0.1级
0.001级不大于1α 不大于0.5α
0.0001级
0.01级不大于2α
离心机准确度等级
接地电阻 d）供电电源：AC380（1士10%） ）V，50Hz，三相；
不大于5α
AC220（1±10%）V，50Hz。
7.1.2 检定用仪器的技术要求
检定用仪器的技术要求如表5所示。
表5检定用仪器、设备及指标要求
技术指标"
测量范围 (0.5~1000)mm (0~100)μm 0～100MHz -0.5°~+0.5° 0.01MQ~500MQ 0.1mQ~1 k 0.1mQ~2k2 X轴：—300"～+300" Y轴：-200"~+200"
序号 1
名称
U=0.05μm+0.5×10-L, k=2.62，L为量块标称长度
精密量块
最大允许误差：±1% 最大允许误差：±5×10-7
电感（电容）测微仪
2 3 4 LD 6 7
频率计电子水平仪
示值误差：0.2" ±（2.5%×读数十5字）士（1.5×读数+60字）/10
绝缘表(兆欧表)
毫欧表接触电阻测量仪
优于1m2 示值误差： X轴：±0.3" Y轴：±0.5"
双轴动态光电准直仪
8
注：“*”项目中，k值未给出时，k二2。 7.2检定项目
检定项目见表6。
表6检定项目表
首次检定 后续检定 使用中检查
序号 1
检定项目
+ + + +
+
外观、附件和工作正常性
静态工作半径工作半径动态变化量
工作半径
2
+ +
+ +
角速率示值误差
3
4
