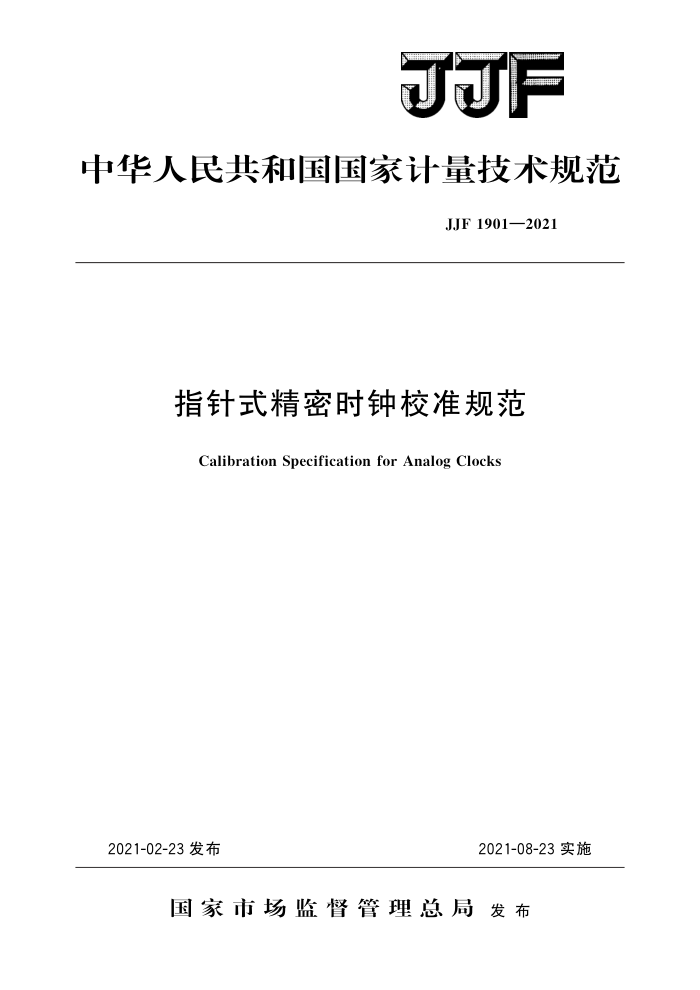

JJF
中华人民共和国国家计量技术规范
JJF1901—2021
指针式精密时钟校准规范
Calibration Specification for Analog Clocks
2021-02-23发布
2021-08-23实施
国家市场监督管理总局发布 JJF 1901—2021
指针式精密时钟校准规范
JJF 1901—2021 代替JJG106—1981
Calibration Specification
for Analog Clocks
归口单位：全国时间频率计量技术委员会主要起草单位：北京市计量检测科学研究院参加起草单位：北京市钟表质量监督检验站
本规范委托全国时间频率计量技术委员会负责解释 JJF1901—2021
本规范主要起草人：
仲崇霞（北京市计量检测科学研究院）黄艳（北京市计量检测科学研究院）吴锦铁（北京市计量检测科学研究院）
参加起草人：
谢俊启（北京市钟表质量监督检验站） JJF1901—2021
目 录
引言 1
(IⅡ) (1) (1 ) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (6) (6) (7) (9) (10)
范围· 2引用文件…· 3术语 3.1电压系数 4 概述 5计量特性· 5.1 日差 5. 2 电压系数· 5.3 当前时刻同步误差.·· 5.4 失锁重捕获时间… 6 校准条件 6.1 环境条件： 6.2 测量标准及其他设备 7 校准项目和校准方法 7. 1 校准项目 7. 2 校准方法· 8校准结果表达
复校时间间隔· 附录A原始记录内页格式附录B校准证书（内页）格式附录C 校准结果的不确定度评定示例
9
- JJF1901—2021
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》编制
本规范是对JJG106一1981《指针式精密时钟》的修订，除编辑性修改外，主要技术变化如下：
适用范围由原来的适用于走时精度不高于0.03S的指针式精密石英钟或机械
式航海天文钟修改为适用于指针式石英钟、指针式石英手表、卫星授时型指针式精密石英钟和指针式精密石英手表的校准；
一增加了计量特性；增加了校准项目电压系数、当前时刻同步误差、失锁重捕获时间及相应校准
方法。
本规范的历次版本发布情况：
JJG106—1981。
II JJF1901—2021
指针式精密时钟校准规范
1范围
本规范适用于具有石英谐振器的指针式石英钟、指针式石英手表、卫星授时型指针式精密石英钟和指针式精密石英手表的校准。
2引用文件
本规范引用了下列文件： JJG237—2010秒表 JJG488一2018瞬时日差测量仪 JJG2007一2015时间频率计量器具 JJF1403一2013全球导航卫星系统（GNSS）接收机（时间测量型）校准规范 GB/T6046一2016指针式石英钟凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1电压系数voltagecoefficient
石英钟的供电电压由满量程供电电压降至0.9倍满量程供电电压，折算成电压每变化1V所引起的石英钟瞬时日差变化量。
4概述
指针式精密时钟是具有传统指针式表盘面的计时器具：包括日差在土（0.03～
0.5）s范围的指针式石英钟和指针式石英手表以及卫星授时型指针式精密石英钟和指针式精密石英手表。
指针式石英钟和指针式石英手表利用石英谐振器作为振荡器，频率一般为 32768Hz，通过电子分频器控制马达运转，带动指针。石英钟表主要由石英谐振器、 CMOS集成电路、步进电机、电源组成，此外还包括导电橡胶、微调电容、照明灯泡、 蜂鸣器等元件。
卫星授时型指针式精密石英钟和指针式精密石英手表接收卫星信号进行时间同步，由GNSS接收模块，本地同步校准单元、测差单元、误差处理及控制结构等组成。
5计量特性
5.1日差
±(0.03~0.5)s。 5.2电压系数
1 JJF1901—2021
±(0.05~0.8)s/V。
5.3当前时刻同步误差
优于士1s。 5.4失锁重捕获时间
≤120 s。 注：
15.1仅适用于指针式石英钟和指针式石英手表。5.2仅适用于指针式石英钟。5.3、5.4
仅适用于卫星授时型指针式精密石英钟和石英手表。 2以上指标仅供参考，不用于合格性评判的说明。
6校准条件 6.1环境条件 6.1.1环境温度：（20土5）℃范围内任选一值：温度最大允许变化士1℃。 6.1.2环境相对湿度：≤80%。 6.1.3电压：（220±22）V；
频率：（50±1）Hz。 6.1.4周围无影响仪器正常工作的电磁千扰和机械振动。 6.2测量标准及其他设备 6.2.1日差测试仪或校表仪
a）最大允许误差：土0.05s； b）分辨力：0.01s。
6.2.2参考时间
a）与UTC（NIM）的时间偏差：优于士0.1ms： b）显示分辨力：1ms。
6.2.3卫星导航信号模拟器
a）输出频率：支持被测指针式精密时钟可接收的GNSS信号，至少包含GPSL1 或BDS B1频点。
b）信号功率：输出范围（一150～一110）dBm；绝对功率误差：士2dB。 c）内部时基相对平均频率偏差：优于1×10-8。
6.2.4秒表
a）测量范围：0s～99 999 s; b）日差：优于士0.5s。
6.2.5其他设备 6.2.5.1高清照相机
a）像素：4096×1024； b）防抖动。
6.2.5.2数显角度尺
测量范围0°~360°；
2 JJF1901—2021
分辨力：0.05°。 7校准项目和校准方法 7.1 校准项目
校准项目及对应的被测计量器具见表1。
表1 校准项目一览表
卫星授时型指 卫星授时型指针针式精密石英钟 式精密石英手表
指针式石英钟 指针式石英手表
校准项目名称
外观及工作正常性检查
+ + +
+ +
+
X
日差电压系数
当前时刻同步误差失锁重捕获时间注：“十”为应测项目，“一”为不测项目。
+ +
+
+
7.2校准方法 7.2.1外观及工作正常性检查
用目测的方法检查指针式精密时钟的外观和结构，被检指针式精密时钟不应有影响正常运行和读数的机械损伤、故障和异常现象，如零部件松动、指针弯曲折断、度盘刻度损伤、秒针疾驰或停跳等。 7.2.2日差
通过测量平均瞬时日差值的方式得到指针式精密时钟的日差值，采用日差测试仪或校表仪进行校准：仪器连接见图1：校准步骤如下：
a）打开日差测试仪/校表仪，待仪器稳定，设定好频率和显示挡位； b）将被检指针式精密时钟放在相应的传感器上（或将探头置于被测指针式精密时
钟晶振处），至日差测试仪显示出瞬时日差值；
c）测量时间选为10s，直接读出瞬时日差值，重复测量三次瞬时日差m1、m2、 m3，平均瞬时日差m按式（1）计算，将测量结果记录在附录A中。
m= mi+m2+m3
(1)
3
式中： m1、m2、m3 连续3次测得的瞬时日差值，S。
