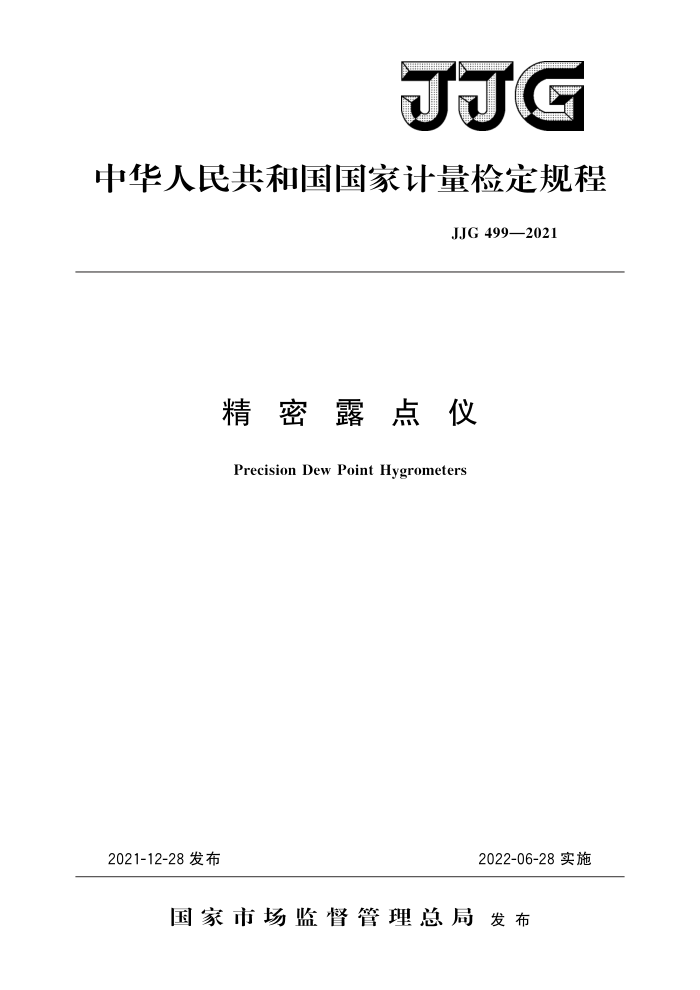

中华人民共和国国家计量检定规程
JJG 499—2021
精密露点仪
Precision Dew Point Hygrometers
2021-12-28发布
2022-06-28实施
国家市场监督管理总局发布 JJG 499—2021
精密露点仪检定规程 Verification Regulation of Precision Dew Point Hygrometers
JJG 499—2021 代替JJG499—2004
归口单位：全国物理化学计量技术委员会主要起草单位：中国计量科学研究院
上海市计量测试技术研究院
航空工业北京长城计量测试技术研究所
参加起草单位：中国兵器工业集团第五三研究所
江苏省计量科学研究院
本规程委托全国物理化学计量技术委员会负责解释 JJG 499—2021
本规程主要起草人：
易洪 （中国计量科学研究院）张文东（上海市计量测试技术研究院）吕国义（航空工业北京长城计量测试技术研究所）
参加起草人：
李占元（中国计量科学研究院）张学范（中国兵器工业集团第五三研究所）郑胜清（江苏省计量科学研究院）任长青（中国计量科学研究院） JJG499—2021
目 录
引言
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (4) (4) (6) (6) (7) (9) (10) (12) (13) (14)
范围· 2 引用文件.. 3 概述 4 计量性能要求 5通用技术要求. 5.1外观.· 5.2露点传感器测量室及制冷器 5.3相对湿度计算功能检查 6计量器具控制 6.1 检定条件. 6.2 检定项目 6.3 检定方法 6.4 检定结果的处理.· 6.5 检定周期· 附录A 露点仪用于相对湿度测量的计算附录B 不同压力下露点温度的修正计算附录 C 二级精密露点仪示值误差测量结果的不确定度评定示例附录 D 检定原始记录格式附录E 检定证书内页格式附录F 检定结果通知书内页格式
1
- J.JG499—2021
引言
本规程依据JJF1001一2011《通用计量术语及定义》、JJF1002一2010《国家计量检定规程编写规则》和JJF1059.1一2012《测量不确定度评定与表示》编制。
本规程是对JJG499一2004《精密露点仪》的修订，与JJG499一2004相比，除编辑性修改外，主要技术变化如下：
删除了声表面波原理检测露点的冷镜精密露点仪；扩展了精密露点仪的检定范围，增加了重复性技术指标项目，规定了最大允许
误差和重复性技术要求（见第4章）；
增加了相对湿度计算功能检查（见5.3）；增加了测量气路系统的管材和连接方式相应的技术要求（见6.1.5，6.3.4.2）；优化了检定点的选取方式，增加了重复性计算公式；一增加了饱和水蒸气压及其增强因子推荐计算公式（见附录A）；增加了附录A“露点仪用于相对湿度测量的计算”（见附录A）；增加了附录B“不同压力下露点温度的修正计算”（见附录B）。
-
本规程的历次版本发布情况为：
-JJG499—2004; JJG499—1987。
II J.JG499—2021
精密露点仪检定规程
1范围
本规程适用于水蒸气压相平衡原理、采用制冷镜面光电自动检测的精密露点仪的首次检定、后续检定和使用中检查。 2 引用文件
本规程引用了下列文件： JJF1012一2007湿度与水分计量名词术语及定义 BS1339-1：2002湿度第1部分：术语、定义和公式（Humidity一Part1：
Term, definitions and formulae)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3概述
制冷镜面自动检测露点温度的平衡式精密露点仪（以下简称露点仪），是利用热电制冷器（由半导体的热电效应制取冷量的器件组成）等制冷器件给露点传感器（包括镜面、发光器件及光接收器件等）镜面降温，使样气中的水蒸气在镜面上冷凝；经光接收器采集镜面的反射光信号，通过自动控制电路使镜面上的结露（或结霜）与气体中的水蒸气呈相平衡状态；用铂电阻温度传感器准确测量镜面的结露温度，从而获得气体的露点温度。
如图1所示，气体通过露点传感器测量室时掠过镜面。当镜面温度高于该气体的露点温度时，镜面呈干燥状态，此时，通过露点传感器的发射光信号和接收光信号，经控制回路比较、放大，驱动热电制冷器对镜面制冷；当镜面温度降至样气的露点温度以下时，镜面上开始结露，这时光接收器采集的光信号发生变化，此变化经控制回路比较、 放大后调节热电制冷器激励，使其制冷功率减小，最后使镜面温度保持在样气的露点温度上。
发射光信号
接收光信号
出气
进气
一铂电阻温度传感器
一热电制冷器
图1露点仪测量原理示意图
1 JJG499—2021
由一紧贴在镜面下方的铂电阻温度传感器检测镜面温度。通过镜面冷凝状态检测或观测装置，可以判断镜面上的冷凝物是液态的露（呈圆形或椭圆形）还是固态的霜（呈晶形）。露点仪用于气体中水蒸气露点温度的准确测量。
属于这类原理的露点仪，主要由高重复性的露点传感器伺服机构、准确地测量镜面温度的温度测量系统和在0℃以下霜点测量时判断镜面上生成的是霜（冰晶）还是露（水珠）的设施三大部分组成。根据露点仪测量的示值误差和重复性可分为一级湿度标准和二级湿度标准。 41 计量性能要求
示值误差和重复性应符合表1中的要求
表1露点仪的计量性能要求 -70℃≤
-90℃≤ Ta<-70℃ Ta<-50℃ T.<-20℃ T<40℃
露点温度Ta
-20℃≤
40℃≤ Ta≤90℃
-50℃≤
范围
最大允
级 许误差 ±0.40℃ ±0.30℃ ±0.20℃ ±0.15℃ ±0.20℃
≤0.10℃ ≤0.08℃ ≤0.10℃
重复性 ≤0.20℃ 最大允
≤0.15℃
±0.40℃ ≤0.20℃
二级 许误差 ±0.80℃
±0.60℃
±0.40℃
±0.30℃
重复性 ≤0.40℃
≤0.30℃
≤0.20℃
≤0.15℃
5通用技术要求
5.1外观
外壳无明显锈蚀、碰损之痕迹，各电缆和接头的接触良好。各功能键操作正常，显示器显示完整、清晰。 5.2露点传感器测量室及制冷器 5.2.1露点传感器测量室内应清洁、镜面无污染，无划痕。 5.2.2热电制冷器及辅助制冷器工作正常。 5.3相对湿度计算功能检查
当精密露点仪用作相对湿度标准器时，如果直接使用其相对湿度显示值，则该显示值应与仪器采集的露点和温度值计算得到的相对湿度值相差不超过土0.1%（按附录A 的方法计算，修约至0.1%）。
6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
6.1检定条件 6.1.1环境条件 6.1.1.1环境温度
测量时环境温度应在15℃30℃之间，且相对恒定。此外，露点测量室和采样管
2 JJG499—2021
路系统所处的环境温度应高于待测气体的露/霜点温度5℃以上：当测量时的露点温度高于环境温度时，所有测量管路应加热，使管路温度高于露点温度5℃～10℃。 6.1.1.2大气压力
气体露点温度与气体压力有关，露点温度应指明测量的气体压力，环境大气压波动不超过200Pa/h。 6.1.1.3环境湿度
露点仪主机应在相对湿度10%～85%之间使用。 6.1.2辅助制冷
用自来水或循环冷却液来冷却热电制冷器的散热器热端时，冷却液的温度和流量应相对恒定。采用其他辅助制冷系统时，散热器热端的温度应控制稳定。 6.1.3电源
按露点仪的要求供电，电源电压应不超过额定值的士10%。 6.1.4计量标准器及主要配套设备 6.1.4.1计量标准器
计量标准器技术要求见表2。
表2计量标准器技术要求
基（标）准器露点测量范围
被检露点仪准确度等级
名称
技术要求露点：
-90℃~+90℃
基准湿度发生器
U/MPEV≤1/3 混合比：Ur≤0.31%
一级
重量湿度计
-30℃~+25℃
一级标准湿度发生器
-90℃~+90℃
级或露点：U/MPEV≤1/3
二级
级精密露点仪
90℃~+90℃
级或露点：U/MPEV≤1/3
注：被检的一级精密露点仪所使用的计量标准器可以是基准湿度发生器或重量湿度计；如果采
1
用重量湿度计必须配置一级标准湿度发生器。 2被检的二级精密露点仪使用的计量标准器可以采用一级标准湿度发生器或一级精密露点
仪；如果采用一级精密露点仪必须配置二级及以上标准湿度发生器。 3MPEV为被检仪器最大允许误差绝对值，U为标准器的扩展不确定度（k=2），Url为标
准器的相对扩展不确定度（k=3）。 4露点测量范围以满足表1中的全部或部分测量段的要求为准。
6.1.4.2主要配套设备
a）湿度发生器湿度发生器的技术指标见表3。
3
