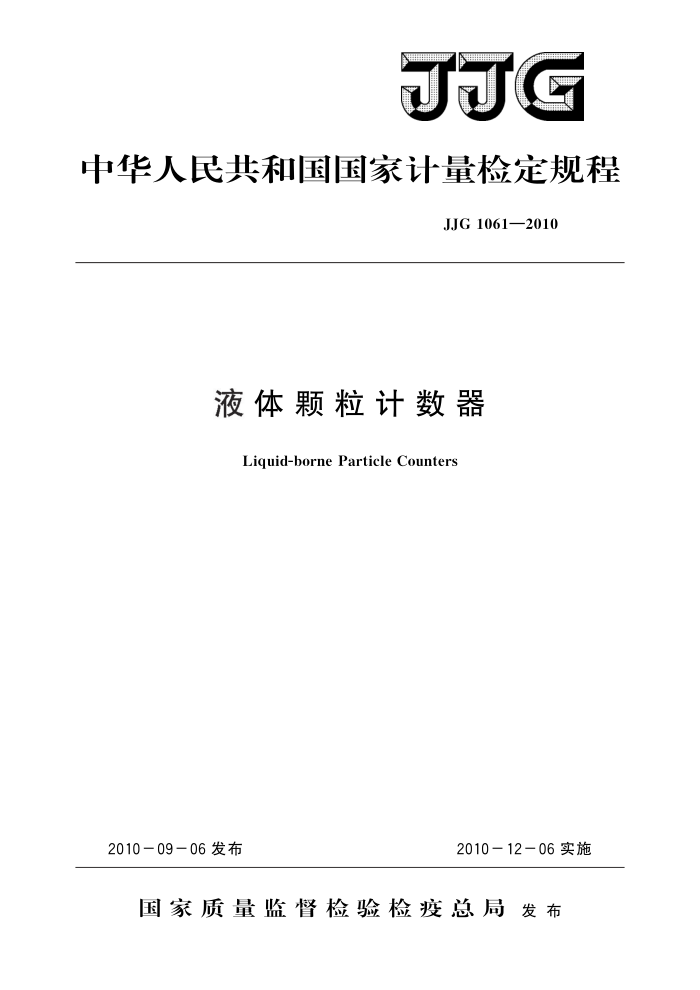

JJG
中华人民共和国国家计量检定规程
JJG1061—2010
液体颗粒计数器
Liquid-borne Particle Counters
2010-09-06发布
2010－1206实施
国家质量监督检验检疫总局发布 JJG 1061—2010
液体颗粒计数器检定规程
JJG 1061—2010
Verification Regulation for
Liquid-borne Particle Counters
本规程经国家质量监督检验检疫总局于2010年9月6日批准，并自
2010年12月6日起施行。
归口单位：全国物理化学计量技术委员会主要起草单位：中国计量科学研究院
航空工业颗粒度计量测试站
参加起草单位：天河医疗仪器有限公司
天大天发科技有限公司
本规程委托全国物理化学计量技术委员会负责解释 JJG 1061—2010
本规程主要起草人：
刘俊杰 （中国计量科学研究院）郝新友（航空工业颗粒度计量测试站）张文阁（中国计量科学研究院）
参加起草人：
金涛 (航空工业颗粒度计量测试站) 付艳（天河医疗仪器有限公司）曲丹丹（天大天发科技有限公司） JJG1061—2010
目
录
(1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (4) (8) (8) (9) (11) (12) (13) (15) (16)
1 范围 2 引用文献· 3 术语· 4 概述·
计量性能要求 5.1 测量水介质类仪器 5.2 测量油介质类仪器 6 通用技术要求
5
计量器具控制. 7. 1 检定条件.. 7. 2 检定项目.. 7. 3 检定方法· 7. 4 检定结果的处理 7.5 检定周期附录A 清洁液体的密度及其测量方法附录B 油中单分散粒度样品的制备附录 C 分辨力检定时阈值电压u3的设定方法附录 D 液体颗粒计数器检定记录格式附录E 检定证书内页格式附录F 检定结果通知书内页格式
7 JJG1061—2010
液体颗粒计数器检定规程
1范围
本规程适用于采用光阻法、电阻法原理测量液体中微米级固体颗粒粒径和数量浓度的液体颗粒计数器（血细胞分析仪除外）的首次检定、后续检定和使用中检验
2引用文献
ISO 215013:2007Determination of particle size distribution—Singleparticle lightinteractionmethods—Part3:Lightextinctionliquidborneparticle counter（粒度分析单颗粒的光学测量方法第3部分：光阻法液体颗粒计数器）
ISO13319:2007Determinationofparticle sizedistributionsElectrical sensing zonemethod（粒度分析电阻法）
GB/T16418—2008颗粒系统术语 GB18854一2002液压传动液体自动颗粒计数器的校准中国药典2005年版（一部）使用本规程时，应注意使用上述引用文献的现行有效版本。
3术语
3.1光阻法lightextinctionmethod
颗粒通过检测区时遮挡了部分光线，光电接收器件上接收到的光强减弱，从中得到颗粒的粒径及数量，又称遮光法。 3.2电阻法electrical sensingzonemethod
颗粒通过电阻感应区时会引起感应区电阻的变化，通过依次测量单个颗粒引起的电阻变化测得颗粒的粒径及数量，又称库尔特法。 3.3粒径挡particle sizedivision
在液体颗粒计数器全量程范围内设定的某一粒径测量区域，又称计数通道。
4概述
液体颗粒计数器（以下简称仪器）是测量悬浮于液体中固体颗粒粒径分布和数量浓度的仪器。主要由进样系统、传感器系统、计数分析系统等组成。按仪器的主要测量用途可分为测量水介质和测量油介质两类。按仪器的测量方式可分为固定粒径挡、可调粒径挡和不设粒径挡三类，其中前两类仪器可测量粒径挡范围内颗粒数量浓度，而不设粒径挡类仪器可测量颗粒粒径分布及数量浓度。
5计量性能要求
5.1测量水介质类仪器
1 JJG1061—2010
测量水介质类仪器的计量性能要求见表1。
表1# 测量水介质类仪器的计量性能要求
计量性能取样体积相对误差粒径挡设定或粒径测量的相对误差
性能指标 ±3%
备 注
不具有体积测量功能的仪器免做此项
±10%
固定粒径挡和可调粒径挡类仪器免做此项
≤3%
粒径测量重复性
A级：R≥90% B级：68%≤R<90%
电阻法原理仪器免做此项
粒径测量分辨力
±20% ≤3%
颗粒计数相对误差颗粒计数重复性
5. 2 测量油介质类仪器
测量油介质类仪器的计量性能要求见表2。
表2测量油介质类仪器的计量性能要求
性能指标 ±5% ≤10% ±20% ≤5%
计量性能取样体积相对误差粒径测量分辨力颗粒计数相对误差颗粒计数重复性
备注
不具有体积测量功能的仪器免做此项固定粒径挡类仪器免做此项
6 通用技术要求
6.1 附有制造厂的技术说明书且附件齐全；铭牌标明仪器名称、型号、编号、制造年月及制造厂名称。 6.2仪器通电后，各部件工作正常，各旋钮、按键功能正常，显示单元清晰完整。液路连接正确，无漏液现象。
计量器具控制 7.17 检定条件 7.1.1环境条件
L
（1）环境温度：15℃~35℃ （2）相对湿度测量水介质类仪器，不大于85%；测量油介质类仪器，不大于70%。 （3）远离振动、电磁干扰。
2 JJG1061—2010
7.1.2检定用标准物质及设备 7.1.2.1 标准物质
应使用有证标准物质，技术指标要求见表3。
表3标准物质的计量特性要求
特性量值
标准物质名称
定值不确定度
序号
备 注
名称
量值大小 Dso≤15 μm
1# 2 #
粒径分布已知，且粒径分布相对标准偏差≤10%
15μm 数量中位径和体积中位
单分散粒度标 3#
≤3% (k=2)
准物质
4# 径Dso 5 #
Dso>70 μm
粒径分布相对标准偏差≤6%
9.7μm≤Ds≤10.3um
水中颗粒计数标准物质油中颗粒标准
颗粒数量浓度已知，且5μm≤Dso≤30μm ≤6% 粒径分布相对标
6#
(k=2) 准偏差≤10%
或在仪器常用测量范围内 1μm～50μm粒径范围内的颗粒数量浓 ≤10% 度已知
7 #
物质 7.1.2.2电子天平
(k=2)
测量上限不小于200g，分度值不大于0.01g。 7.1.2.3温度计
测量范围10℃～50℃，最大允许误差为士0.5℃。 7.1.2.4清洁液体
测量水介质类仪器选用蒸馏水或去离子水，测量油介质类仪器选用YH15航空液压油，经孔径为1.0um以下滤膜过滤。 7.2检定项目 7.2.1测量水介质类仪器
测量水介质类仪器的检定项目见表4。
表4测量水介质类仪器检定项目一览表检定项目
序号 1 2 3 4 5 6 7 注：“十”为需检定的项目，“二”为不需检定的项目。
首次检定
后续检定 使用中检验
+ + + + + + +
+
+
外观及通电检查取样体积相对误差
粒径挡设定或粒径测量的相对误差
+ + x X +
+
粒径测量重复性粒径测量分辨力颗粒计数相对误差颗粒计数重复性
X
3 JJG1061—2010
7.2.2测量油介质类仪器
测量油介质类仪器的检定项目见表5。
表5测量油介质类仪器检定项目一览表检定项目
序号 1 2 3 4 5 注：“十”为需检定的项目，“”为不需检定的项目。
首次检定 X +
后续检定 使用中检验
+
+
外观及通电检查取样体积相对误差粒径测量分辨力颗粒计数相对误差颗粒计数重复性
+ + +
+ + +
+
7.3检定方法 7.3.1检定前的准备
按使用说明书对仪器进行标定或校准，并设定为累积计数模式。 7.3.2外观及通电检查
按照第6条检查。 7.3.3取样体积相对误差 7.3.3.1选用清洁液体作为样品。若仪器取样体积恒定，选取恒定点作为体积测量点；若取样体积可调，则在其范围内均匀选取3个体积测量点。 7.3.3.2将样品放人仪器测量杯内并称其质量m1，用温度计测量样品温度T，在体积测量点V：下测量样品，结束后称量测量杯及样品的质量m2，并计算两次称量的质量差△m，重复测量3次。根据公式（1）计算取样体积相对误差v。 7.3.3.3在其他体积测量点下重复7.3.3.2中的测量步骤，取绝对值最大的v为仪器取样体积相对误差的检定结果。
V: Am
p X 100% Am p
(1)
Ov:
式中：ov- 取样体积相对误差；
-
Am 测量前后样品质量差的平均值，g； V;一一体积测量点的取样体积，mL； o -温度T时样品的密度，g/mL。
7.3.4粒径挡设定或粒径测量的相对误差 7.3.4.1固定粒径挡类和可调粒径挡类仪器
a）根据仪器粒径挡，在测量范围内分别从1#，2#，3#，4#标准物质中选择相应粒径的标准物质，要求其数量Ds.在仪器待检粒径挡D。的（1士0.05）倍范围内。测量前需选用清洁液体对标准物质进行适当稀释。
