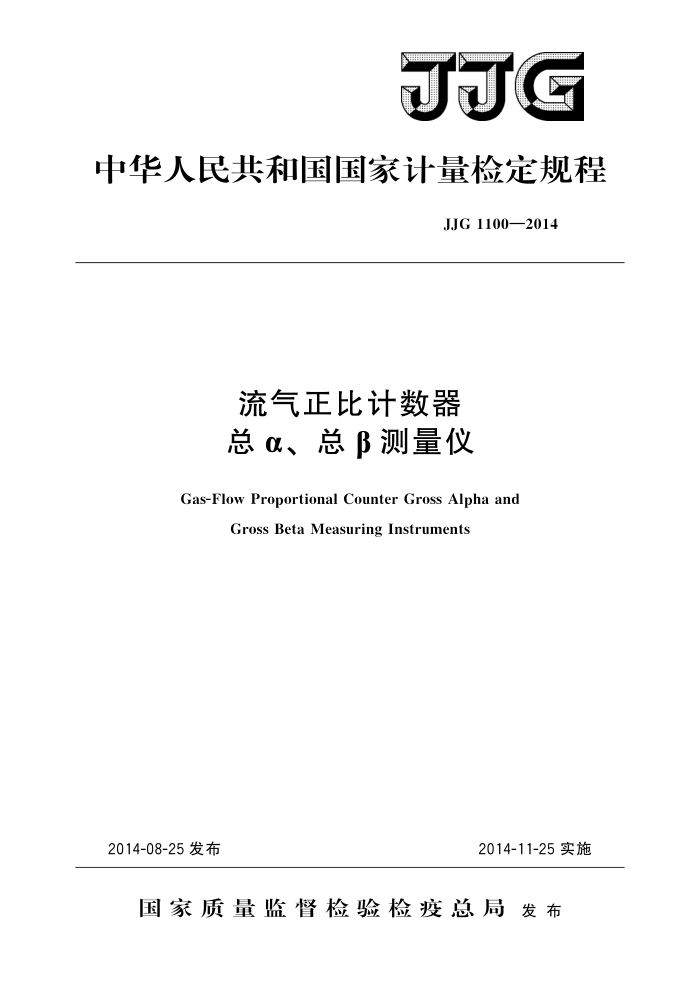

JJG
中华人民共和国国家计量检定规程
JJG1100—2014
流气正比计数器总α、总β测量仪
Gas-Flow Proportional Counter Gross Alpha and
Gross Beta Measuring Instruments
2014-11-25实施
2014-08-25发布
国家质量监督检验检疫总局发布 JJG 1100—2014
流气正比计数器
总α、总β测量仪检定规程 Verification Regulation of Gas Flow
JJG 1100—2014
Proportional Counter Gross Alpha and Gross Beta Measuring Instruments
归口单位：全国电离辐射计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：上海市计量测试技术研究院
本规程委托全国电离辐射计量技术委员会负责解释 JJG 1100—2014
本规程主要起草人：
梁珺成（中国计量科学研究院）刘皓然（中国计量科学研究院）
参加起草人：
何林锋（上海市计量测试技术研究院张明（中国计量科学研究院） JJG1100—2014
目 录
引言
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (5) (5) (6) (7) (9)
范围· 2 引用文件· 3
1
术语和计量单位 3.1术语.· 3.2计量单位· 4 概述· 5
计量性能要求， 5.1仪器本底 5. 2 探测效率. 5.3 重复性 5.4串道比 6通用技术要求 6.1 外观·. 6.2 标识· 7计量器具控制 7. 1 检定条件. 7. 2 检定项目…· 7.3 检定方法 7.4检定结果的处理 7.5 检定周期·· 附录A检定记录格式式样附录B检定证书/检定结果通知书内页式样附录C 统计不确定度计算方法
.
.
- JJG1100—2014
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规程制订工作的基础性系列规范。
本规程参照国际电工委员会（IEC）标准IEC62089：2001《核仪器-α/β气体正比
计数器的校准与使用》（Nuclearinstrumentation-Calibrationandusageofalpha/betagas proportionalcounters），并结合国内仪器实际应用情况制定，具有以下特点：
一要求用21°Po源检定仪器的α探测效率及串道比（见7.1.1.1）。 一要求用14C源检定仪器的低能βB探测效率（见7.1.1.2）。 一强调本底、效率和重复性检定时对于测量计数统计性的要求（见7.3.1，
7.3.2，7.3.3)。
本规程为首次制定。
II JJG1100—2014
流气正比计数器总α、总β测量仪检定规程
1范围
本规程适用于流气正比计数器总α、总β测量仪的首次检定、后续检定和使用中检查。
本规程不适用于固体闪烁或半导体类型探测器的低本底α、β测量仪和液体闪烁计数器的检定。 2 引用文件
本规程引用下列文件： JJF1035一2006电离辐射计量术语及定义 GB/T11682一2008低本底α和/或βB测量仪 IEC62089：2001核仪器-α/β气体正比计数器的校准与使用（Nuclearinstrumen
tation-Calibration and usage of alpha/beta gas proportional counters)
ISO9697：2008水质-无盐水中总β活度测量-厚源法（Waterquality-Measurement of gross beta activity in non-saline water-Thick source method)
ISO18589-6：2009环境中放射性活度测量-土壤-第6部分：总α与总β的活度测量(Measurement of radioactivity in the environment-Soil-Part 6:Measurement of gross alpha and gross beta activities)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语 3.1.1仪器本底instrumentalbackground
仪器正常工作状态下，测量无放射性污染的空样品盘时的示值。
3.1.2总α、总β测量仪grossalphaandgrossbetameasuringinstruments
不进行核素识别，仅测量总α核素或总β核素活度或发射率的仪器。
3.1.3表面发射率surfaceemissionrate
标准源在2元球面度内的发射率。
3.1.4标准平面源referenceplanesources
性质和活度在某一确定的时间内都是已知的，并能用作参考的固态平面放射源。
3.1.5探测效率detectionefficiency
在一定探测条件下，探测器测得的计数率与被测源发射率的比值。 3.1.6串道比interfereratio（crosstalk)
仪器测量单一α或β标准源时，在β道或α道的计数与α道和β道的总计数之比。
1 JJG1100—2014
α标准平面源的技术指标见表1。
表1α标准平面源的技术指标
表面发射率的扩展不确定度
核素
规格
表面发射率
外径： @20mm~@35mm， (1.0E+04~ 活性区：@18mm~@25mm，
210 Po
2.0 E+05) (min·2元sr)-1
3.0% (k=2)
厚度： 1 mm
7.1.1.2β标准平面源
β标准平面源的技术指标见表2。
表2β标准平面源的技术指标
表面发射率的扩展不确定度
核素
规格
表面发射率
外径： @20mm~@35mm， (2.0 E+04~ 活性区：Φ18mm~@25mm，
14 C、 90 Sr-90 Y
1.2E+05) (min·2元sr)
3.0% (k=2)
厚度： 1 mm
7.1.2环境条件 7.1.2.1 温度：（16～28）℃； 7.1.2.2 相对湿度：≤85%； 7.1.2.3 环境辐射空气比释动能率：≤0.25uGv/h： 7.1.2.4 无影响正常工作的机械振动和电磁干扰。 7. 2 检定项目
检定项目见表3所示。
表3检定项目一览表首次检定
检定项目仪器本底探测效率重复性串道比注：“十”为需检定的项目，“一”为不需检定的项目。
后续检定
使用中检查
+ + + +
+ + + +
+ + +
7.3检定方法 7.3.1外观和标识
目测被检仪器外观，应符合6的要求
7.3.2仪器本底
被检流气正比计数器总α、总β测量仪通人工作气体并开机预热至少120min。清
3
