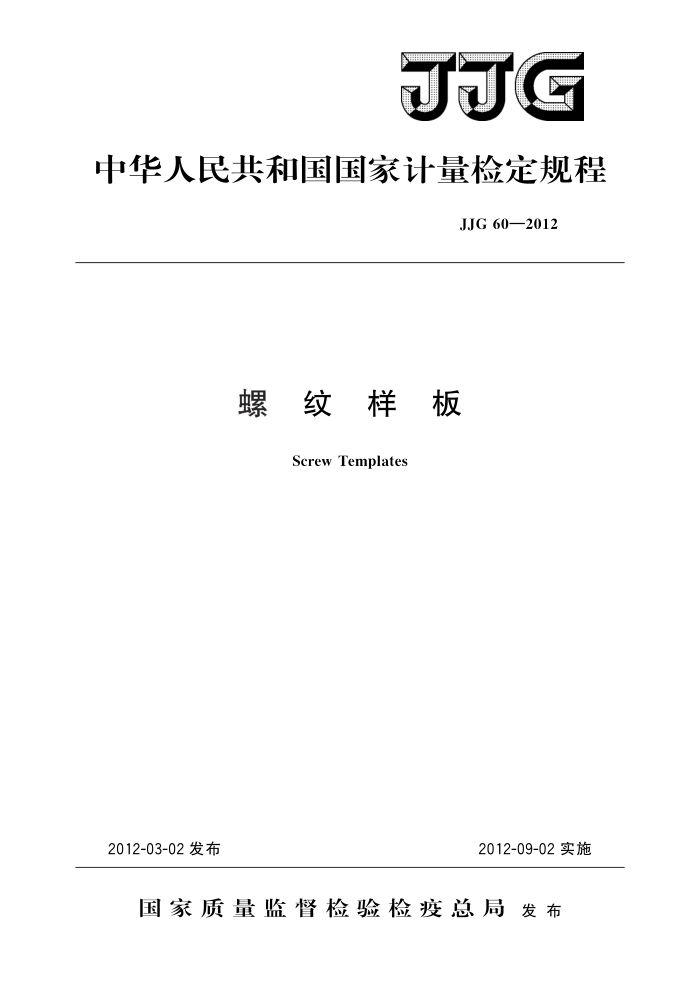

JJG
中华人民共和国国家计量检定规程
JJG60—2012
螺纹样板
Screw Templates
2012-09-02实施
2012-03-02发布
国家质量监督检验检疫总局发布 JJG60—2012
螺纹样板检定规程 VerificationRegulation of
JJG 60—2012 代替JJG60—1996
Screw Templates
归口单位：全国几何量工程参量计量技术委员会主要起草单位：辽宁省计量科学研究院
参加起草单位：江西省计量测试研究院
贵州省计量测试院
本规程委托全国几何量工程参量计量技术委员会负责解释 JJG60—2012
本规程主要起草人：
石作德（辽宁省计量科学研究院）刘娜 (辽宁省计量科学研究院) 张瑜 (辽宁省计量科学研究院)
参加起草人：
肖衍凡（江西省计量测试研究院）吕小洁（贵州省计量测试院） JJG60—2012
目 录
引言 1 范围· 2 引用文件 3术语.·· 3.1统一螺纹样板· 4 概述··· 5 计量性能要求 5.1工作面的表面粗糙度： 5.2螺距偏差、牙型半角偏差 6 通用技术要求 6.1外观 6.2各部分相互作用· 7计量器具控制.. 7. 1 检定条件： 7.27 检定项目和主要检定器具， 7.3检定方法 7. 4 检定结果的处理· 7.5检定周期·. 附录A普通螺纹样板螺距偏差测量结果不确定度评定附录B检定证书/检定结果通知书内页信息及格式
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (2) (3) (3) (3) (4) (4) (4) (4) (5) (5) (6) (9)
- JJG60—2012
引言
JJG60一2012《螺纹样板》的编写是以JJF1001一2011《通用计量术语及定义》、 JJF1002一2010《国家计量检定规程编写规则》、JJF1130一2005《几何量测量设备校准中的不确定度评定指南》为基础和依据，对JJG60一1996《螺纹样板》进行修订的。 与JJG60一1996《螺纹样板》相比，除编辑性修改外，主要技术变化如下：
增加对统一螺纹样板的检定（见第1章）；增加术语统一螺纹样板（见3.1）；
-
一测量面改为工作面（见5.1）；一工作尺寸改为螺距偏差、牙型半角偏差（见5.2）；
增加对螺纹样板的螺距偏差测量结果的不确定度评定（见附录A）；增加检定证书内页格式（见附录B）。
JJG60一1996《螺纹样板》的历次版本发布情况为：
JJG60一1984《螺纹样板》。
II JJG60—2012
螺纹样板检定规程
1范围
本规程适用于普通螺纹样板和统一螺纹样板的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用下列文件： JB/T7981—2010螺纹样板凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规则。 3术语
JB/T7981一2010《螺纹样板》中界定的及以下术语和定义适用于本规程。 3.1统一螺纹样板unifiedscrewtemplates
牙型角为55°的螺纹样板。
4概述
螺纹样板是具有确定的螺距和牙型，且满足一定的准确度要求的实物量具。主要以比较法检验螺纹的螺距。成组螺纹样板由螺纹样板、保护板和锁紧螺钉（或铆钉）等组成，其型式见图1。
图1成组螺纹样板的型式示意图 1一螺纹样板；2一锁紧螺钉（或铆钉）；3一保护板
5计量性能要求
5.1工作面的表面粗糙度
螺纹样板工作面的表面粗糙度不大于R.1.6um。 JJG60—2012
5.2螺距偏差、牙型半角偏差
螺纹样板的螺纹牙型见图2。普通螺纹样板的螺距偏差、牙型半角偏差应符合表1 的要求，统一螺纹样板的螺距偏差、牙型半角偏差应符合表2的要求。
表1普通螺纹样板的牙型及工作尺寸
螺距P/mm
牙型半角α/2的极限
螺纹工作部分长度L/mm
基本牙型角α
偏差／（"） ±60
基本尺寸 0. 40 0. 45 0.50 0. 60 0.70 0. 75 0.80 1. 00 1. 25 1. 50 1. 75 2. 00 2.50 3.00 3.50 4. 00 4.50 5. 00 5. 50 6.00
极限偏差
±0.010
5
±50
±40
±0.015
10
±35
60°
±30
±25
±0.020
16
±20
图2螺纹牙型
2 JJG60—2012
表2统一螺纹样板的牙型及工作尺寸
螺距P/mm
螺纹牙数
牙型半角α/2的极限偏差/（）
基本牙型角
螺纹工作部分长度L/mm
n
基本尺寸 极限偏差 0.907 1.058
α
28 24 20 18 16 14 13 12 11 10 9 8 > 6 5
±40
±0.015
±35
10
1.270
1. 411
1.588 1.814 1.954 2.117 2.309
±30
55°
2.540
2.822 3.175 3.629 4.233 5.080
±25
16
±0.020
±20
4
5.644
6.350
4
6 通用技术要求 6.1外观 6.1.1 新制造的螺纹样板工作面不应有锈蚀、毛刺、划痕及其他影响使用的外观缺陷使用中的螺纹样板允许有不影响使用的外观缺陷。 6.1.2成组的螺纹样板在其保护板上应标明螺纹样板的制造厂名（厂标）及产品名称和片数；单片螺纹样板上应清晰地标志螺距或螺纹牙数n。 6.1.3牙型放大10倍后，其工作面轮廓不得有明显的凹凸现象 6.2各部分相互作用
螺纹样板与保护板的连接应可靠，转动应平稳、灵活，无卡滞和松动现象
