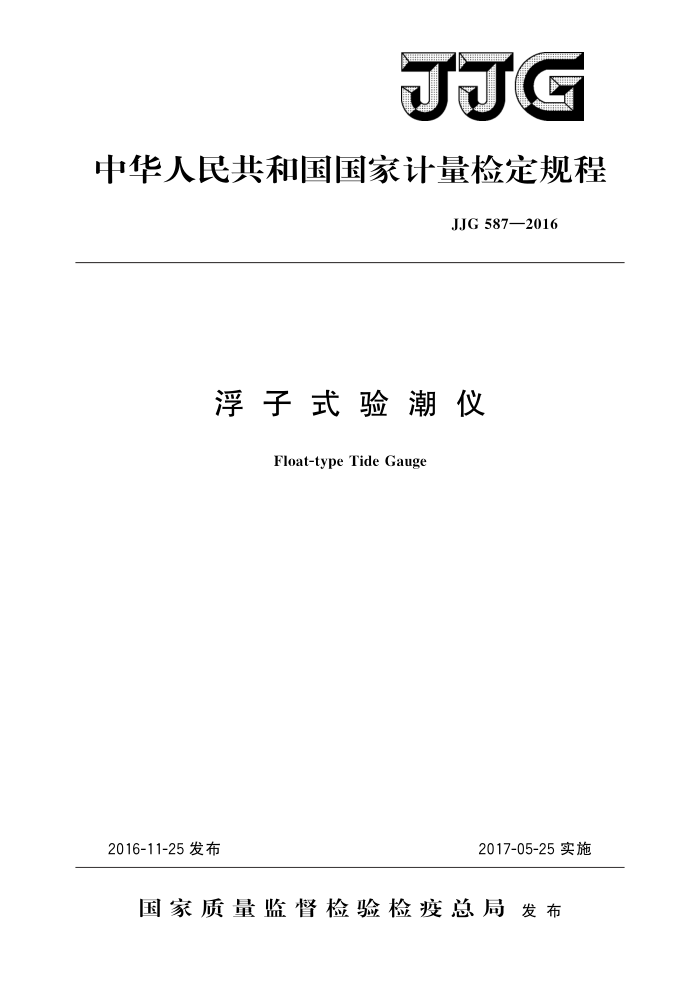

JJG
中华人民共和国国家计量检定规程
JJG587—2016
浮子式验潮仪
Float-type Tide Gauge
2016-11-25发布
2017-05-25实施
国家质量监督检验检疫总局发布 JJG 587—2016
浮子式验潮仪检定规程
JJG 587—2016 代替JJG587—1997
Verification Regulation of Float-type Tide Gauge
归口单位：全国海洋专用计量器具计量技术委员会
起草单位：国家海洋标准计量中心
本规程委托全国海洋专用计量器具计量技术委员会负责解释 JJG 587—2016
本规程起草人：
于建清（国家海洋标准计量中心）于惠莉（国家海洋标准计量中心）贾伟广（国家海洋标准计量中心） JJG587—2016
目 录
引言 1 范围· 2 引用文件. 3 术语和定义·. 3.1回程误差 3.2稳定性··· 3.3 检定水塔· 4 概述· 5 计量性能要求 5.1 示值误差· 5. 2 回程误差 5.3 稳定性 6通用技术要求 6.1 外观 6.2 浮子水密性 7计量器具控制 7.1 检定条件。 7. 2 检定项目…· 7.3 检定方法 7. 4 检定结果的处理. 7. 5 检定周期附录A 回程误差的计算方法附录B 检定记录格式附录 C 检定证书内页格式附录 D 检定结果通知书内页格式
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (6) (6) (7) (8) (10) (11)
.
- JJG587—2016
引言
本规程依据GB/T12763.2一2007《海洋调查规范第2部分：海洋水文观测》和 GB/T14914一2006《海滨观测规范》中对潮汐观测的技术指标要求，结合浮子式验潮仪（水位计）的现状，对JJG587一1997版进行了修订。与JJG587一1997相比，除编辑性修改外，本规程主要技术变化如下：
修订了对浮子式验潮仪准确度等级的规定，以满足对不同分辨力的浮子式验潮
仪的检定需求；
一将原版中对“仪器分辨力检定”改为“鉴别阈检定”，以更符合术语规范的
要求；
增加了“回程误差”和“稳定性”两个检定项目，规定了计量性能要求和相应
的检定方法；
增加了对计量标准器的技术指标要求：明确了检定结果的处理；明确了首次检定、后续检定和使用中检查各情况下的检定项目。
本规程历次版本发布情况为：
JJG 587—1997。
II JJG 587—2016
浮子式验潮仪检定规程
1范围
本规程适用于浮子式验潮仪（以下简称仪器）的首次检定、后续检定和使用中检查。也适用于浮子式水位计。
2引用文件
本规程引用下列文件： JJG741标准钢卷尺凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和定义
3.1 回程误差hysterisiserror
仪器正行程与反行程在同一检定点上示值变化值的绝对值。
3.2稳定性stability
本次检定各检定点正、反行程示值与上周期检定证书上相同各检定点示值的变化值的绝对值。 3.3检定水塔 watertowerforverification
可控制水位随时间变化、满足对浮子式验潮仪或浮子式水位计检定要求的装置。
4概述
仪器如图1所示，主要由浮子、重锤、绳轮、水位编码器、数据采集记录或显示装置组成。仪器是测量潮汐（水位）随时间变化的装置，利用水面浮子及水位编码器等相应装置感应水位变化，将水位参数进行记录或显示。
仪器
绳轮
重锤口
一
浮子
水面
图1仪器示意图
1 JJG587—2016
5计量性能要求
5.1示值误差
仪器示值误差应满足表1的要求。表1是仪器测量范围在（0～8）m时各准确度等
级对应的水位的最大允许误差、鉴别阈和24h计时的最大允许误差。
表1仪器的准确度等级与最大允许误差
鉴别阅 mm 3 10 10 10
24h计时的最大允许误差
水位的最大允许误差
准确度等级
mm ±3 ±10 ±20 ±30
min ±1 ±3 ±3 ±3
1 2 3 4
5.2 回程误差
仪器回程误差应不大于其最大允许误差的绝对值。
5.3 稳定性
仪器稳定性应不大于最大允许误差的绝对值。
6通用技术要求 6.1外观 6.1.1新出厂仪器的外壳、面板和零部件表面的漆层、镀层应均匀光滑，无明显划痕碰伤、锈蚀和爆皮等现象。使用中的仪器可放宽要求，应无影响仪器计量性能的外观缺陷。 6.1.21 仪器结构应完整，各部分连接应安全可靠，传动机构应灵活稳定。 6.1.3仪器应有铭牌，标有制造厂名（或厂标）、型号、出厂编号。 6.1.4仪器铭牌各标志应清晰、不可擦除。 6.2浮子水密性
空心浮子不应漏水，实心浮子采用不吸水材料制造。 7计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1计量标准器 7.1.1.1标准钢卷尺，用因瓦材料制造，测量范围（0～10）m，标尺间隔（最小刻度值）为1mm，在常年受49N的拉力下示值误差稳定性应不大于0.1mm。其余技术指标应满足JJG741的要求。 7.1.1.2计时器，其24h计时误差应不大于土1s。 2 JJG587—2016
7.1.2配套设备
a）检定水塔检定水塔内径不小于0.5m，水位变化范围（0～8000）mm。 b）面阵CCD监视系统测量及转换失真度应优于士0.01mm。 c）浮子水密性检测容器直径不小于500mm，深不小于200mm，可耐水温60℃。 d）测温仪测量范围（0～100）℃，最大允许误差优于士0.5℃。
7.1.3环境条件 7.1.3.1环境温度：（5～35）℃。 7.1.3.2相对湿度：不大于85%。 7.2检定项目
仪器的检定项目见表2。
表2仪器检定项目一览表首次检定
检定项目外观及浮子水密性
后续检定
使用中检查
+ + + - + X
+ + + + + ?
+
+
示值误差回程误差稳定性
-
24h计时误差
鉴别阅注：“十”为应检项目，“一” 为可不检项目。维修后的仪器按首次检定选择检定项目。
+
7.3检定方法 7.3.1外观及浮子水密性 7.3.1.1用目测和手动方式检查仪器，外观应符合6.1的规定。检查不合格的，应停止检定，并判定该仪器不合格。后续检定和使用中检查则允许仪器有不影响计量性能的外观缺陷。 7.3.1.2将热水注人浮子水密性检测容器，保证能将浮子全浸人。检定浮子水密性期间，热水温度为（60士1）℃。浮子1min内不应出现气泡。 7.3.2示值误差 7.3.2.17 检定点为0mm，1000mm，2000mm，3000mm，4000mm，5000mm， 6000mm，7000mm，8000mm。检定时，调整检定点标准水位值，使其偏差不超过 ±20mm. 7.3.2.2检定程序和方法
1）仪器的示值误差检定包括一次水位上升行程（正行程）和一次水位下降行程
