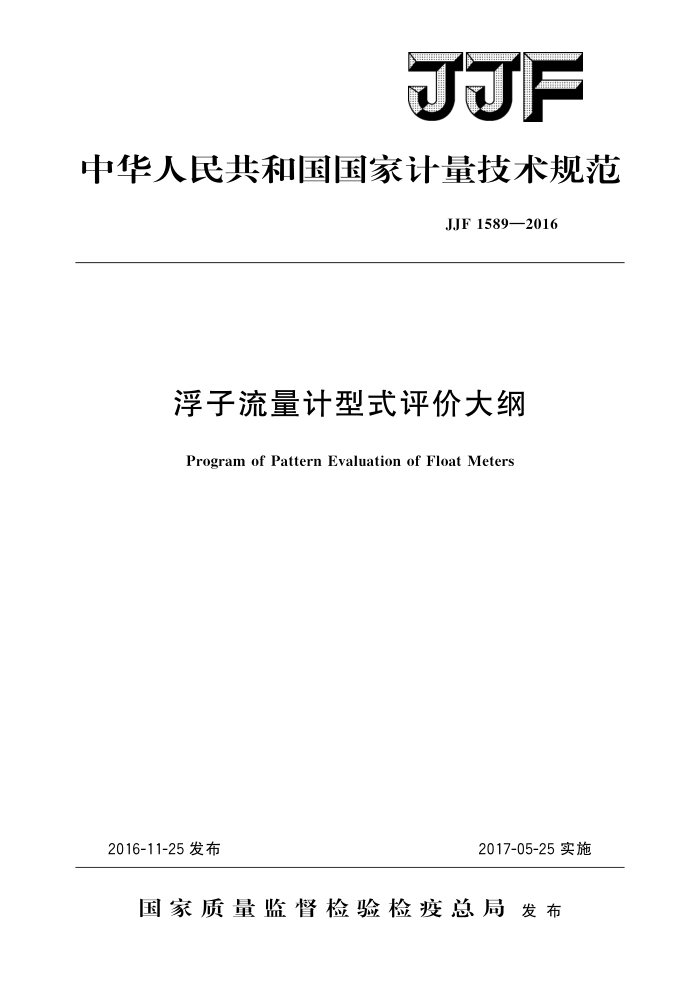

中华人民共和国国家计量技术规范
JJF1589—2016
浮子流量计型式评价大纲
Program of Pattern Evaluation of Float Meters
2016-11-25发布
2017-05-25实施
国家质量监督检验检疫总局发布 JJF1589—2016
浮子流量计型式评价大纲
JJF1589—2016 代替JJG257—2007 型式评价大纲部分
Program of Pattern Evaluation
of Float Meters
归口单位：全国流量容量计量技术委员会
主要起草单位：江苏省计量科学研究院
参加起草单位：中国计量科学研究院
浙江省计量科学研究院
常州双环热工仪表有限公司
本规范委托全国流量容量计量技术委员会负责解释 JJF1589—2016
本规范主要起草人：
曹久莹（江苏省计量科学研究院）于陆军（江苏省计量科学研究院）黄朝晖（江苏省计量科学研究院）
参加起草人：
徐英华（中国计量科学研究院）沈文新（浙江省计量科学研究院）李秋中（常州双环热工仪表有限公司）陈道升（江苏省计量科学研究院） JJF1589—2016
目 录
(ⅢI) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (5) (5) (6) (6) (6) (6) (7) (7) (7) (7) (8) (9) (9) (9) (9) (9) (9) (10) (10) (10) 1
引言 1
范围· 2 引用文件· 3 术语·
概述 4.1工作原理 4.2结构和分类 5法制管理要求 5.1计量单位 5.2封印结构…· 5.3 标志·· 5. 4 其他·· 6 计量要求. 7 通用技术要求 7. 1 随机文件和外观结构· .. 7. 2 密封性…·· 7.3 耐压强度… 7. 4 骤冷骤热· 7. 5 安全性能· 7. 6 电源电压变化和反向保护。 7. 7 电磁兼容试验 7. 8 耐运输贮存性能试验 7. 9 交流外界磁场影响.·. 7.10 防护 7.11 防爆
4
型式评价项目表 9 提供样机的数量及样机的使用方式： 9. 1 提供试验样机的数量· 9.2 样机的使用方式· 9.3 有关样机的技术资料 10试验项目的试验方法和条件以及数据处理和合格判据 10.1试验条件 10.2 技术资料和法制管理要求检查 10.3 随机文件和外观结构检查 10.4计量性能检查和试验
8
. JJF1589—2016
(15) (15) (15) (16) (16) (17) (18) (20) (20) (20) (21) (21) (23)
10.5 密封性试验 10.6 耐压强度试验 10.7 骤冷骤热试验 10.8 安全性能试验 10.9 电源电压变化和反向保护试验 10.10 电磁兼容试验 10.11 耐运输贮存性能试验· 10.12 交流外界磁场影响试验· 10.13 防护和防爆。 10.14 计量性能复测· 10.15 型式评价结果的判定原则 11试验项目所用计量器具表附录A型式评价记录格式（参考）
.
++
II JJF1589—2016
引言
本规范是以JJG257一2007《浮子流量计》、JB/T9255《玻璃转子流量计》和 JB/T6844《金属管浮子流量计》为技术依据，结合我国浮子流量计的行业现状：对 JJG257一2007版本附录A“型式评价”进行修订的，适用于对浮子流量计进行的型式评价工作。
本规范按JJF1016一2014《计量器具型式评价大纲编写导则》编写。 本规范与JJG257一2007附录A“型式评价”相比，主要技术变化如下：
增加密封性要求；修改和增加了电磁兼容试验要求；增加耐运输贮存性能试验后计量性能要求；修改了试验环境条件；修改了试验用流量标准装置的技术指标要求；修改了示值误差试验次数要求
本规范的历次版本发布情况：
JJG257一2007《浮子流量计》附录A“型式评价”。
II JJF1589—2016
浮子流量计型式评价大纲
1范围
本规范适用于分类编码为12182000的浮子流量计（以下简称流量计）的型式评价。
2 引用文件
本规范引用了以下文件： JJG257—2007浮子流量计 JJF1001通用计量术语及定义 JJF1004流量计量名词术语及定义 GB/T2423.1一2008电工电子产品环境试验 第2部分：试验方法 试验A：低
温（idtIEC60068-2-1：2007）
GB/T2423.2一2008电工电子产品环境试验 第2部分：试验方法 试验B：高温（idtIEC60068-2-2：2007)
GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法 试验Cab：恒定湿热试验（idtIEC60068-2-78：2001)
GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法 试验Db：交变湿热（12h+12h循环）（idtIEC60068-2-30：2005）
GB/T2423.6一1995电工电子产品环境试验第2部分：试验方法 试验Eb和导则：碰撞（idtIEC68-2-29：1987）
GB4208一2008外壳防护等级（IP代码）（idtIEC60529：2001） GB/T4857.20一1992包装运输包装件碰撞试验方法 GB/T17626.2—2006 电磁兼容试验和测量技术青 静电放电抗扰度试验（idt
IEC61000-4-2:2001)
GB/T17626.3—2006E 电磁兼容 试验和测量技术： 射频电磁场辐射抗扰度试验 (idtIEC61000-4-3:2002)
GB/T17626.4—2008电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验（idtIEC61000-4-4：2004)
GB/T17626.5—2008电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 (idtIEC61000-4-5:2005)
JB/T6844金属管浮子流量计 JB/T9255玻璃转子流量计 JB/T9329一1999仪器仪表运输、运输贮存基本环境条件及试验方法上述文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文
件，仅注日期的版本适用本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
1 JJF1589—2016
3术语
JJF1001《通用计量术语及定义》、JJG257一2007《浮子流量计》、JB/T9255《玻璃转子流量计》、JBT6844《金属管浮子流量计》中的有关术语适用于本规范。
4概述 4.1工作原理
浮子流量计主要用于测量液体、气体的瞬时流量。 流体自下而上流经管段时，被浮子节流，在浮子的上、下游之间产生差压，浮子在
此差压作用下上升或下降。当浮子所受的差压力、重力、浮力及黏性力的合力为零时，浮子处于平衡位置。因此，流体流量与浮子的上升高度，即与流量计的流通面积之间存在着一定的比例关系。流量计在测量过程中始终保持浮子前后的压力降不变，通过改变流通面积来改变流量。因此，浮子流量计又称为恒压降流量计、变面积式流量计和转子流量计。 4.2结构和分类
浮子流量计按照材质不同主要分为玻璃管浮子流量计和金属管浮子流量计。 4.2.1玻璃管浮子流量计的结构和分类
玻璃管浮子流量计通常由玻璃管、浮子、密封垫圈、上下止挡、支撑板（或杆）和上下基座等部件组成，有的还带有流量调节阀。
玻璃管浮子流量计按管路的连接方式分为法兰连接、螺纹连接和软管连接等结构型
式。按工作介质不同，又分为普通型和耐腐型。 4.2.2金属管浮子流量计的结构和分类
金属管浮子流量计由传感器和指示器两大部件组成。 按流量计的输出型式可分为指示型、电远传型以及其他结构型式的金属管浮子流
量计。
指示型金属管浮子流量计通常由筒体、导向环、浮子、导杆、指示器等组成，指示器又由平衡机构、刻度盘、指针等组成，浮子的位移通过磁耦合传出，经传动机构带动指针或经机电转换指示其流量值。
电远传型金属管浮子流量计在指示型流量计的结构基础上，在指示器里增加了进行标准电信号输出的元器件，浮子升起的高度通过磁钢的耦合，并经过一套机械转换机构传递到电子转换器转换成与流量相对应的标准电信号输出。
5法制管理要求
5.1计量单位
流量计及相关技术资料文件中，均应采用法定计量单位，各基本参数的常用法定计量单位和符号见表1。
2
