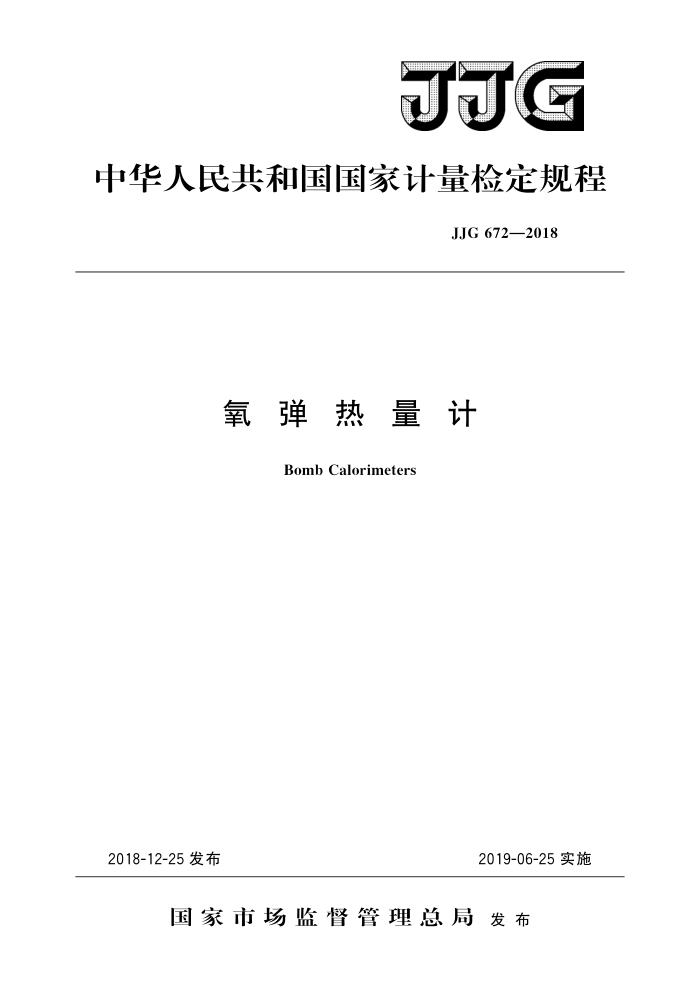

JJG
中华人民共和国国家计量检定规程
JJG 672—2018
氧弹热量计
Bomb Calorimeters
2018-12-25发布
2019-06-25实施
国家市场监督管理总局发布 JJG 672—2018
氧弹热量计检定规程 Verification Regulation of
JJG 672—2018 代替JJG672—2001
Bomb Calorimeters
归口单位：全国物理化学计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：湖南省计量检测研究院
本规程委托全国物理化学计量技术委员会负责解释 JJG 672—2018
本规程主要起草人：
王海峰（中国计量科学研究院）李佳（中国计量科学研究院）孟凡敏（中国计量科学研究院）
参加起草人：
周四清 (湖南省计量检测研究院) JJG672—2018
目 录
引言 1 范围
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (5) (5) (6) (9) (10) (11)
引用文件· 3 术语
2
概述计量性能要求通用技术要求
4 5 6
6.1法制计量管理标志和标识· 6.2外观要求 6.3 氧弹安全性能要求 7计量器具控制. 7.1检定条件. 7. 2 检定项目和检定方法· 7. 3 检定结果的处理· 7. 4 检定周期· 附录A氧弹热量计的热容量标定方法附录 B 苯甲酸热值的计算方法附录 C 氧弹热量计检定原始记录格式附录D 检定证书/检定结果通知书内页格式
.
- JJG672—2018
引言
与JJG672一2001相比，除编辑性修改外主要技术内容变化如下：
增加了引言；增加了引用文件（见2）；增加了术语（见3）；取消了“搅拌热”“热容量重复性”和“平衡点稳定性”的检定项目；增加了“热值重复性”的检定项目（见表1）；修订了“热值示值误差”的检定项目（见表1）；取消了通用技术要求中“测温系统要求”；修订了“热值示值误差的检定方法”（见7.2.3）；增加了“热值重复性的检定方法”（见7.2.4）；增加了“氧弹热量计的热容量标定方法”（见附录A）；增加了“苯甲酸热值的计算方法”（见附录B)；增加了“氧弹热量计检定原始记录格式”（见附录C）；增加了“检定证书/检定结果通知书内页格式”（见附录D）。
本规程历次发布情况：
JJG672—2001; JJG672—1990和JJG673—1990。
II JJG672—2018
氧弹热量计检定规程
1范围
本规程适用于等温型和绝热型氧弹热量计的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： GB/T213—2008煤的发热量测定方法 MT/T737量热仪氧弹安全性能检验规范凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语
热量计的热容量heatcapacityofthecalorimeter 简称热容量，是指量热系统产生单位温升所需的热量，通常以焦耳每开尔文（J/K）
表示。 4概述
氧弹热量计是用于测定固体和液体燃料燃烧热的计量仪器。氧弹热量计的结构如图 1所示。其测量原理是：一定量的样品在充有过量氧气的氧弹内燃烧，放出的热量使整个量热体系（包括氧弹、内筒及内筒中的水、搅拌器和温度计）温度升高；然后根据热量计的热容量、量热体系的温升和样品质量，计算样品的热值。氧弹热量计的热容量通过在相似条件下燃烧一定量的苯甲酸燃烧热标准物质来确定。
氧弹热量计从量热原理可分为等温型和绝热型。等温型氧弹热量计的量热体系被充满水的、能保持温度恒定的外筒所包围。样品在氧弹内燃烧使量热体系温度上升，同时外筒水温保持不变。绝热型氧弹热量计的量热体系被充满水的、温度能快速变化的外筒所包围。样品在氧弹内燃烧使量热体系温度上升，同时外筒温度自动跟踪内简温度，使内外筒没有热交换。
- JJG672—2018
图1 氧弹热量计结构示意图
1.氧弹；2.内筒温度计；3.内简量热体系；4.空气隔层；5.外桶；6.搅拌器
5计量性能要求
氧弹热量计的计量性能要求见表1。
表1计量性能要求
计量性能要求
检定项目
A级不超过±60J/g
B级不超过士90J/g
热值示值误差热值重复性
≤0.08%
≤0.20%
6通用技术要求 6.1 法制计量管理标志和标识
铭牌应标明仪器名称、型号、制造厂名和出厂编号，应有型式批准的标志及编号。
6.2外观要求
控制面板上所有按键和开关均能正常工作，显示屏的各种信息显示清晰。内筒外表面光洁，外筒内表面不得有划痕、起泡和脱皮等缺陷。氧弹内、外表面不得有划痕及损伤，弹盖和弹筒的螺旋部分不得有磨损、锈蚀等缺陷。 6.3氧弹安全性能要求
氧弹安全性能应符合MT/T737的技术要求。
7计量器具控制
7.1检定条件 7.1.1环境条件 7.1.1.1环境温度
在（15～28)℃范围内，在一次测量过程中温度波动不超过土1.0℃。对于绝热型热量计，环境温度比冷却水温度至少高3℃。 2 JJG672—2018
7.1.1.2环境湿度
环境湿度：<85%RH 7.1.1.3供电电源
电压：（220士22）V；频率：（50士1）Hz；无强电磁干扰 7.1.1.4其他
热量计应放在不受阳光直射，无强烈热源辐射，无强烈空气对流，无强烈振动源干扰的地方。 7.1.2计量标准器及配套设备 7.1.2.1有证标准物质
检定时应使用苯甲酸燃烧热国家有证标准物质，其特性量值范围为（26430~
26490）J/g，热值的认定值详见标准物质证书。热值的相对扩展不确定度不超过0.1% (k=2)。 7.1.2.2天平
两台。一台为实际分度值为0.01mg的①级电子天平。一台为最大秤量不小于 5kg，实际分度值不超过1g的级电子天平。 7.1.2.3温度计
工业铂热电阻温度计，测量范围在（0～40）℃，温度示值误差不超过士0.5℃。 7.1.2.4单标线吸量管
标称容量为10mL，B级。 7.1.3其他材料 7.1.3.1充氧系统
充氧系统包括氧气减压器接头和导管等，严禁与润滑油接触，若发现有油类污染，必须用四氯化碳洗干净后才能充氧。 7.1.3.2氧气
纯度不低于99.995%的纯氧，不允许使用电解氧，压力大于3.0MPa。 7.1.3.3点火丝
点火丝为直径在（0.10～0.15）mm范围内的金属丝或纯棉丝。 7.2检定项目和检定方法 7.2.1首次检定、后续检定及使用中检查项目如表2所示。
表2热量计检定项目首次检定
检定项目通用技术要求热值重复性热值示值误差
后续检定
使用中检查
×
+ + +
+ + +
+ +
注：凡需检定的项目用“十”表示，不需检定的项目用“ _”表示。 7.2.2通用技术要求的检查
按6.1和6.2的要求用目视和手动的方法进行检查。检查氧弹安全性能检验证书。
3
