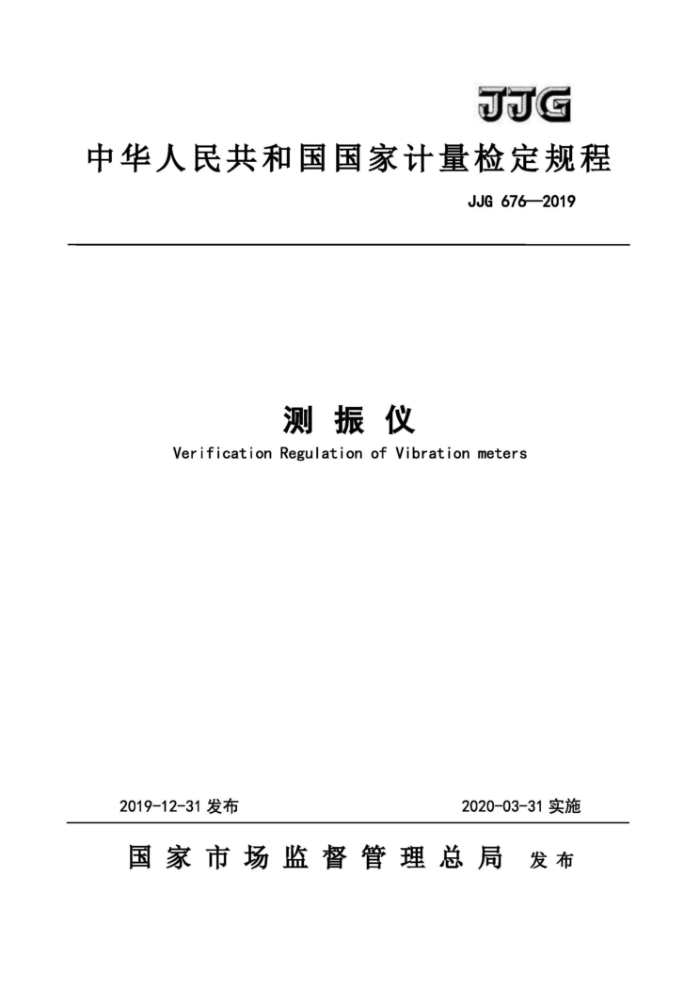

JJG
中华人民共和国国家计量检定规程
JJG676—2019
测振仪
Verification Regulation of Vibration meters
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 676—2019
D0o0o0c0000eoo0 880000909000080
JJG 676-2019
测振仪
代誉 JJG676-2000
Verification Ragulation ofVibradion meters
80060000095000060090009006008
归口单 位：全国振动冲击装速计量技术菱员会
主要起草单位：中国测试技术研究院参加起草单位：北京航天计量测试技术研究所
中国航空工业集团公司北京长械计量测试技术研究所湖北省计量测试技术研究院中国计量科学研究院工业和信息化部电子第五研究所
本规程委托全国振动冲击转速计量技术委员会负责解释 JJG676—2019
本规程主要起草人：沙（中国测试技术研究院）
恭加起章人：章兵（中国测试技术研究院）
刘鑫（北京航天计量测试技术研究所）曾吾（中国航空工业公司北京长城计量测试技术研究所）徐爱华（潮北省计量测试技术研究院）左爱戴（中国计量科学研究院）郑术力（工业和信息化部电子第五研究院） JJG 676—2019
目录
引言 1 范围 2 引用文献 3 概述 4 计量性能要求 4. 1 测振仪主要技术要求 4. 2 幅值频率响应 4. 3 幅值线性度 4. 4 频率误差 4. 5 上限和下限截止频率 5 通用技术要求 6 计量器具控制 6.1 检定条件.. 6. 2 检定项目 6.3 检定方法 6. 4 检定结果的处理 6. 5 检定周期附录A. 附录B
II
2
1
2
2 Y
6
.. JJG676—2019
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》对JJG676-2000《工作测振仪》 进行修订，与JJG676-2000相比，除编辑性修改外，主要技术变化如下：
将规程名称“工作测振仪”改称为“测振仪” 一增加了“频率误差”检定项目；增加了“上限和下限截止频率”检定项目：取消了“传感器（或测振仪）参考灵敏度”计量性能要求。
本规程的历次版本发布情况为：
JJG676-2000; JJG676-1990; JJG710-1994。
Ⅱ JJG676—2019
测振仪检定规程
1.范圈
本规程适用于0.1Hz10kHz频率范围内测振仪的首次检定、后续检定和使用中的检查。 2.引用文献
JJG134磁电式速度传感器检定规程 JJG233压电加速度计检定规程 JJG298标准振动台检定规程 JJF1156振动、冲击、转速计量术语及定义 GB/T20485.11-2006振动与冲击传感器校准方法第11部分：激光干涉法振动绝对校准 GB/T20485.21-2007振动与冲击传感器校准方法第21部分：振动比较法校准凡注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文件，其最
新版本（包括所有的修改版）适用于本规程。 3.概述
测振仪是用于测量振动量值的仪器，它通过振动传感器感应测量对象的振动信号，然后进行转换放大、微分、积分等处理，得到振动的加速度、速度、位移和频率等量值。测振仪一般是由振动传感器、前置放大器、带通滤波、微积分电路和数据显示分析或记录装置组成。 典型的测振仪原理框图如图1所示。
一次积分
前置放大器
带通滤波
二次积分
加速度传感器
止 VHI
显示
图1典型的测振仪原理框图
4. 计量性能要求
4.1 测振仪主要技术要求。
测振仪主要技术性能应符合表1的要求。
表1测振仪主要技术要求
幅值频率响应最大允许误差幅值线性度最大允许误差 频率最大允许误差
配接振动传感器类型
(%) ±5 ±10
(%) ±5 ±10
(%) ±0.5 ±0.5
加速度传感器其它类型传感器
1 J6762019
4.2辆值须率响应
在不同频率下薄操仪的情值薄是示值相对于标准值的相对误差，应足表1的要求。
4.3腰值线性度
在推荐的握考赖率点处，不同的摄动需值下赛振仪的满量示值相对于标准值的相对误差其最大的相对误差值为幅值性度，应满足表1的要求。
4.4斌率差
具有频率分析功能的测摄仪，其额率测量示值相对于标准摄动额率的相对误差，应满足表1的要求。
4.5上限和下限楼止爆率
按生产厂家说明书中给出的可需量范国地上限和下限稳止频率处进行检定，其衰减量与出广指标的像差应在土18的范国内。
5.通用技术要求 5.1外观 5.1.1测摄夜应标有清断的名称，型号，出厂编号和制造厂。 5.1.2传感器的安装蒸面或专用夹其应光滑平整、安装爆孔应完好无损。 5.2 所节耐件，如专用电源、调头安装赚钉、专用款件、使用说明书等应究好齐全。 5.3 调整机构应调节自如、自馈性好：所附各种指示馨的示值与示值单位应清断、醒目。 5.41 出广技术指标应包合仪馨量集率慈图、值轮、上限和下限微止额率及套减量和使用注意事项等。
6.计量警具控制
计量器具控制包括音饮检定、后续检定和使用中检查。 6.1检定条件 6.1.1环境条件
嘉度：绝对法振动标准要求（23土3）C比较法动标准要求（23士5）C 相对量度：≤75% 电幕电压应在额定电压的士10%范图内室内无属悦性介质，无明的干优振源和强电赢环境。
6.1.2检定用器具
2 J676-2019
6.1.2.1摄动标准装置
振动标准装置技术指标见表2
表2摄动标准装置技术指标一览表
技术指标
比技达装动标准装置
绝对法操动标准费置
翼量修
测量不确定度
量不磨定度
额率花酒
戴幸龙 0.1H25kHz 5kHe-10kHz 0.1H~1Hz 0.1Hg400Fz
(bm2)
(k~2) 1% 2% 1% 1%
3%
加速度
0.1Hg10kHs
0.1Hg--1kHz 0.1Hz~400Hz
速度位移
3% 3%
6.1.2.2数字电压表（可选）：交流电压帽值测量不确定度优于0.2%（-2) 6.1.2.3频率计（可选）：测量不确定度优于0.1%（-2 6.1.2.4动衣信号分析仪（可选）：交电压幅值测量误差不超过0.2%：频率示值误差不起过土0.01%，动态范图应不小于70B。
6.2检定项目
接仪的首次检定、后续检定和使用中检查项目男衰3
表3测报仪的首次检定：后续检定和使用中检查项日一览表
后款检定
目外观新率误畅信频车响应精值线性度
剪冰检定
使用中检查
+ +（如适用）
+ +（加适用）
+ +（就活用）
+ +
+ + +
+
上限利下限止额车注：“十表示需检定的项日，，表示不需检定的项目。提动传感费如有三个方向，应分别检定。
6.3检定方法 6.3.1外魔
依据本规程5通用技水累求进行检查，符合要求后，再进行以下各条的检定。
6.3.2传感馨的安装 6.3.2.1将传精器的重心尽量对准摄动台台面中心 6.3.2.2对有平衡位置指示馨和水平仪的传感警：应按要求进行各部位的调节，谢节完牛后须格可调部位质，对接触式传感器（指绝对式）应对探头施加一定的预餐力：在检定过程中还应注意监视传感馨与台面的接触状况。
