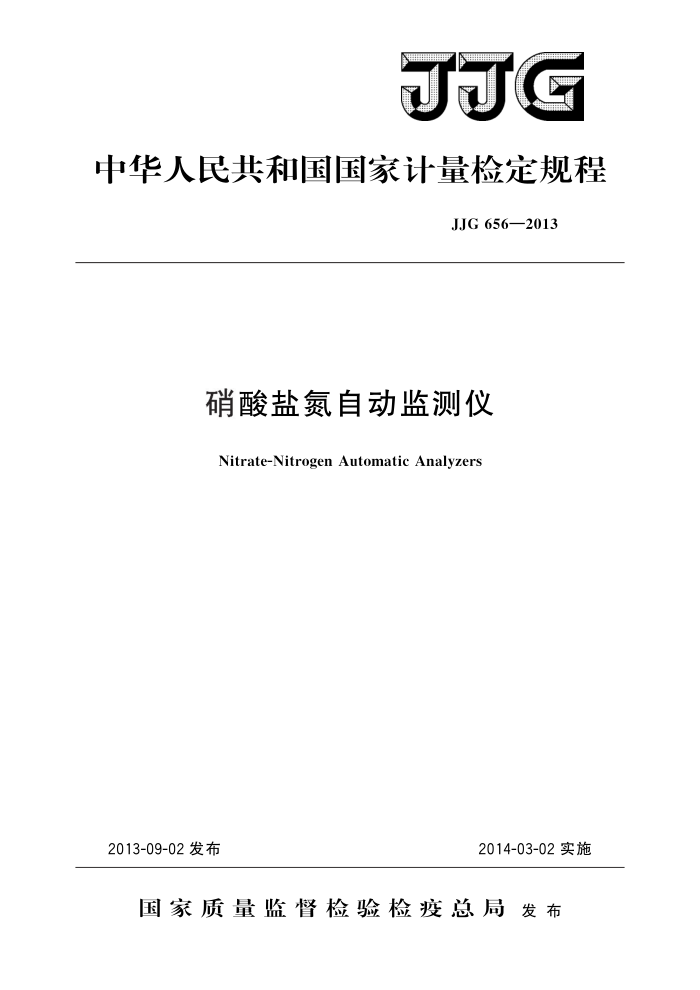

JJG
中华人民共和国国家计量检定规程
JJG 656—2013
硝酸盐氮自动监测仪
Nitrate-Nitrogen Automatic Analyzers
2013-09-02发布
2014-03-02实施
国家质量监督检验检疫总局发布 JJG 656—2013
硝酸盐氮自动监测仪
检定规程
JJG 656—2013 代替JJG656—1990
Verification Regulation of Nitrate-Nitrogen
Automatic Analyzers
归口单位：全国环境化学计量技术委员会
主要起草单位：上海市计量测试技术研究院参加起草单位：江苏省计量科学研究院
上海仪电科学仪器股份有限公司
本规程委托全国环境化学计量技术委员会负责解释 JJG 656—2013
本规程主要起草人：
丁敏（上海市计量测试技术研究院）顾玮然（上海市计量测试技术研究院）龚飞雁（上海市计量测试技术研究院）
参加起草人：
蔡冶强（江苏省计量科学研究院）蒋孝雄（江苏省计量科学研究院）王巧梅（上海仪电科学仪器股份有限公司） JJG656—2013
目 录
引言 1 范围·. 2
(Ⅲ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (4) (4) (5) (6) (8)
概述· 3 计量性能要求 4通用技术要求 4.1外观· 4.2安全要求. 5计量器具控制 5.1检定条件.. 5.2检定项目· 5.3 检定方法 6 检定结果的处理 7 检定周期. 附录A 硝酸盐氮标准溶液的配制附录B 硝酸盐氮自动监测仪检定原始记录附录 C 检定证书/检定结果通知书内页格式：
- JJG656—2013
引言
JJG656一2013《硝酸盐氮自动监测仪》是对JJG656一1990《硝酸根自动监测仪》 的修订。与JJG656一1990《硝酸根自动监测仪》相比，除编辑性修改外，主要技术变化如下：
更改规程名称为“硝酸盐氮自动监测仪”；修订了概述中硝酸盐氮自动监测仪的原理及用途（见2）；删除了原规程中对电计性能的要求；
一修订了稳定性项目技术要求及检定方法（见表1及5.3.4）；
修订了示值误差、重复性、稳定性及响应时间项目检定用标准溶液质量浓度
(见5.3.2、5.3.3、5.3.4、5.3.5);
增加了绝缘强度和泄漏电流项目的检定要求（见4.2及5.3.6）；一增加了计量器具控制中的检定项目一览表（见表2）；
修订了附录1标准溶液和缓冲溶液的制备（见附录A）。
一
II JJG656—2013
硝酸盐氮自动监测仪检定规程
1范围
本规程适用于基于电极法和光度法的在线硝酸盐氮自动监测仪的首次检定、后续检定和使用中检查。
2概述
硝酸盐氮自动监测仪可自动连续监测地下水、地表水、生活污水和工业废水等水体中的硝酸根浓度。
硝酸盐氮自动监测仪测量方法主要有光度法和电极法。光度法是通过测定特定波长的吸光度而定量测定水样中的硝酸盐氮含量；电极法是通过测量电极电位获得水样中硝酸盐氮含量。
仪器主要由采样，水样处理，检测，数据采集、处理，显示及传输等单元组成。
3计量性能要求
仪器的计量性能要求见表1。
表1硝酸盐氮自动监测仪计量性能要求
项目示值误差重复性稳定性响应时间
性能要求 ±10% ≤3%
4h内不超过士10%
≤10 min
注：标“*”者为仅电极法仪器检定项目，下同。
4 通用技术要求
4.1外观 4.1.1仪器及附件的所有零件应紧固无松动；连接件应连接良好；运动部位应运动灵活、平稳；仪器内外各种管路连接口必须可靠密封，避免漏液。仪器通电后，各部件都能正常工作，各旋钮、按键应能正常调节，显示单元显示结果应清晰完整。 4.1.2新制造仪器的所有电镀表面不应有脱皮现象，喷漆表面色泽应均匀，不得有明显的擦伤、露底、裂纹、起泡及锈蚀现象，外露部件接合处应整齐，无粗糙不平现象。 使用中仪器不应有影响其正常工作的损伤。 4.1.3仪器铭牌应标有仪器名称、型号、出厂编号、制造日期、制造厂名、制造计量器具许可证标志及编号。
1 JJG656—2013
4.2安全要求 4.2.1绝缘电阻
仪器的电源进线与机壳之间的绝缘电阻不小于20MQ。
4.2.2绝缘强度
仪器的电源进线与机壳之间能承受50Hz，1.5kV交流有效值连续1min电压试验，限流5mA，不出现飞弧和击穿现象。 4.2.3泄漏电流
仪器的泄漏电流不大于5mA。 5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 5.1检定条件 5.1.1检定用标准器及配套设备 5.1.1.1 实验室用水：符合GB/T6682一2008二级水规格要求。 5.1.1.2 硝酸盐氮标准溶液：扩展不确定度不大于3%（k=2）。 5.1.1.3 单标线移液管、容量瓶：A级。 5.1.1.4 秒表：分辨力0.01s，日差优于士0.5s。 5.1.1.5 绝缘电阻表：输出电压500V，10级。 5.1.1.6 耐压测试仪：交流电压（0～1.5)kV，5级 5.1.1.7 泄漏电流测试仪：（0～20）mA，5级。 5.1.2检定环境条件 5.1.2.1 环境温度：（5～35）℃。 5.1.2.2 相对湿度：不大于85%。 5.1.2.3 电源：(220±22)V，(50±0.5)Hz。 5.2 检定项目
仪器首次检定、后续检定和使用中检查项目如表2所示。
表2检定项目一览表首次检定
检定项目
后续检定
使用中检查
+ + + + + +
外观稳定性重复性示值误差响应时间绝缘电阻绝缘强度泄漏电流
+ + + + + + + +
+
+ +
注：1表格中“十”表示需检项目，“一”表示可不检项目；
2仪器经安装维修后，对计量性能有重大影响时，其后续检定原则上需按首次检定进行；
2 JJG656—2013
5.3检定方法 5.3.1外观
目视和感官检查。 5.3.2示值误差
按照仪器使用说明书要求对仪器进行预热稳定和校准。对质量浓度为5.0mg/L 20.0mg/L和测量范围上限值80%的硝酸盐氮标准溶液分别重复测定3次，计算出 3次测量结果的平均值，并按式（1）计算仪器示值误差，以绝对值最大者为示值误差检定结果：
-Cs×100% Cs
(1)
Ac,
式中： Acr——示值相对误差，%； 3次测得值的平均值，mg/L； cs—标准溶液的质量浓度值，mg/L。
5.3.3重复性
按照仪器使用说明书要求对仪器进行预热稳定和校准。对质量浓度为20.0mg/L 的硝酸盐氮标准溶液进行测定，重复测定7次，按式（2）和式（3）分别计算测量平均值和标准偏差s：
(2)
(3)
7
式中： C; 仪器第i次测得值，mg/L； 7次测得值的平均值，mg/L；
单次测得值的标准偏差，mg/L。
按式（4）计算仪器重复性Sr：
≤×100%
(4)
S, =
C
5.3.4稳定性
按照仪器使用说明书要求对仪器进行预热稳定和校准。对质量浓度为20.0mg/L 的硝酸盐氮标准溶液进行测定，每隔0.5h测定一次：连续测定4h：按式（5）计算各次测量结果相对起始值变化幅度，取绝对值最大者为仪器稳定性：
(5)
M=(c,-c)/c×100%
式中： M 仪器稳定性，%； C; 仪器第i次测得值，mg/L；
3
