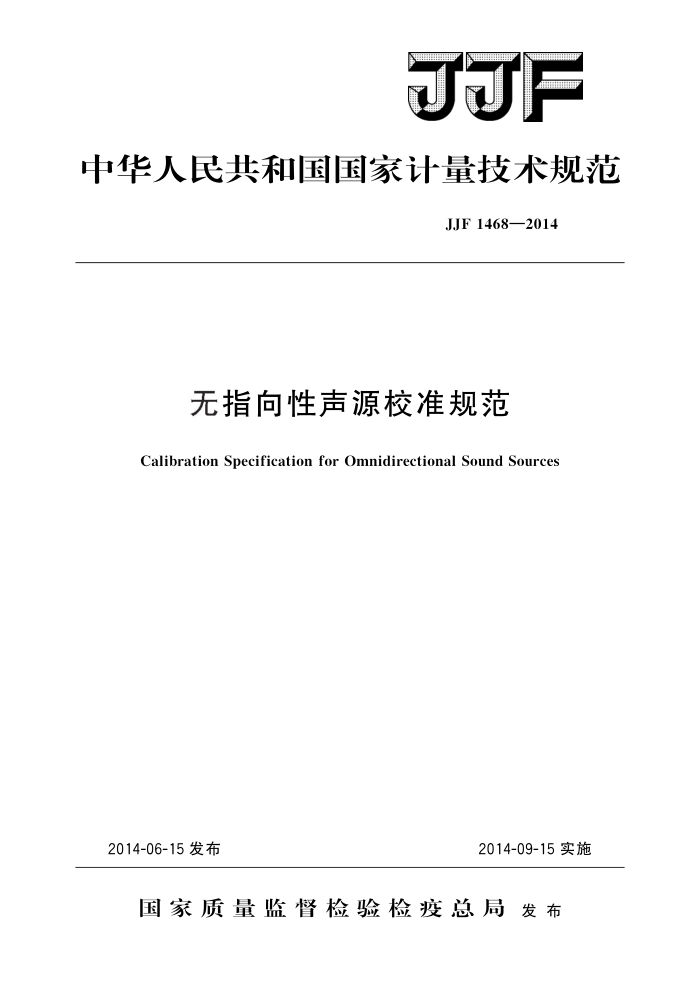

中华人民共和国国家计量技术规范
JJF1468—2014
无指向性声源校准规范
Calibration Specification for Omnidirectional Sound Sources
2014-09-15实施
2014-06-15发布
国家质量监督检验检疫总局发布 JJF1468—2014
无指向性声源校准规范
JJF 1468—2014
Calibration Specification
for Omnidirectional Sound Sources
归口 单 位：全国声学计量技术委员会起草 单 位：中国测试技术研究院
杭州爱华仪器有限公司浙江省计量科学研究院深圳市计量质量检测研究院
本规范委托全国声学计量技术委员会负责解释 JJF1468—2014
本规范起草人：
鄂治群（中国测试技术研究院）孙磊（中国测试技术研究院）钱利军（杭州爱华仪器有限公司）姚磊 (浙江省计量科学研究院）蒲志强（中国测试技术研究院）李智（深圳市计量质量检测研究院） JJF1468—2014
目 录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (6) (6) (6) (6) (6) (7) (9)
范围. 2 引用文件： 3术语和计量单位 31指向性因数 32指向性指数 4
1
概述· 5 计量特性： 5 1 指向性指数 5 2 额定功率下的声功率级 5 3 频带内起伏· 5 4 输人阻抗·
校准条件 61环境条件 6 2 测量标准及其他设备 7 校准项目和校准方法.· 71校准项目· 72 校准方法 8 校准结果表达· 81 校准数据处理· 82校准证书· 83 校准结果的测量不确定度. 9复校时间间隔.· 附录A校准证书的内容附录B测量不确定度评定示例
6
I JJF1468—2014
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》所给出的规则和格式编制。由于没有无指向性声源的国家标准和国际标准，本规范参考了国家标准 GB/T6882一2008《声学声压法测定噪声源声功率级 消声室和半消声室精密法》、 GB/T198894一2005《声学建筑和建筑构件隔声测量第4部分：房间之间空气声隔声的现场测量》和国际标准ISO33821：2009《声学房间声音参数的测量第1部分：工作空间》（Acoustics一Measurementofroomacousticparameters一Partl：Per formance spaces) 。
本规范为首次发布。
II JJF1468—2014
无指向性声源校准规范
1范围
本规范适用于建筑声学等领域测试用的无指向性声源的校准。
2引用文件
本规范引用了下列文件： JJG449一2001倍频程和1/3倍频程滤波器 JJF1001一2011通用计量术语及定义 JJF1034一2005声学计量名词术语及定义 GB31025电学和磁学的量和单位 GB31027声学的量和单位 GB/T6882一2008声学声压法测定噪声功率级消声室和半消声室精密法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
JJF1001—2011、JJF1034—2005和JJF10591—2012界定的及以下术语和定义适用于本规范。
本规范采用GB31025和GB31027中规定的量和单位。 31指向性因数（R。）directivityfactor
发射换能器在它主轴上远处一定点所辐射的某频率的声压的平方，与声功率相同、 频率相同的点源代替换能器后在同一点上所产生的声压的平方的比值。
注：定义中的远处是指该处已满足球面发散条件。 32指向性指数（Dr）directivityindex
指向性因数的以10为底的对数的10倍。 注：单位为分贝（dB）。
4概述
无指向性声源是指能向各方向发出幅值相同的声波的一类声源，一般可由多个性能
大致相同的扬声器构成。用于隔声量、厅堂音质、混响时间及吸声系数或反射系数测量，要求发出的声波的声压级一般远大于房间的背景噪声级。
5计量特性 51指向性指数
指向性指数的误差一般不超出表1和表2所列的范围。
I JJF1468—2014
表1倍频程指向性指数最大允许误差
1000 2 000 4 000 ±3
倍频程中心频率/Hz 最大允许误差/dB
500 ±1
125 ±1
250 ±1
±5
±6
表21/3倍频程指向性指数最大允许误差
1/3倍频程中心频率/Hz
800 ±5
100~630
1000～5000
±8
最大允许误差/dB
±2
5.2 额定功率下的声功率级
用粉红噪声信号激励无指向性声源，当无指向性声源的输入功率达到额定功率时，声功率级一般大于100dB。 53频带内起伏
粉红噪声激励无指向性声源时，在100Hz～5kHz频率范围内，任意相邻两个1/3 倍频带声功率级的差值一般不超过6dB。 54输入阻抗
无指向性声源的输人阻抗一般不小于标称输入阻抗的80%。 注：以上指标不是用于合格性判别，仅供参考。
6 校准条件 61环境条件
空气温度：（18～28）℃；相对湿度：≤80%；气压：（86～106）kPa。
62测量标准及其他设备 621信号发生器电压输出幅频特性在100Hz～5kHz内优于士02dB，在测量期间幅度稳定度优于士01dB，频率示值误差优于士025%，总失真不大于01%，可以产生粉红噪声和白噪声。 622功率放大器在100Hz～5kHz频率范围内的频率响应应优于士02dB，总失真不大于05%。 623工作标准传声器在100Hz～5kHz频率范围内，压力场灵敏度级的频率响应允差见表3。
表3工作标准传声器频率响应的允差
允差/dB
频率/Hz 100~2000 2 500 3 150 4 000 5 000
WS1 ±0 50 ±0 75 ±1 00 ±1 25 ±1 50
WS2 ±0 50 ±0 50 ±0 50 ±0 50 ±0 75
注：WS1、WS2分别表示Φ2377mm工作标准传声器和Φ132mm工作标准传声器，参考
频率为250Hz。
2 JJF1468—2014
624测量放大器在100Hz～5kHz频率范围内的线性频率响应应优于士Q2dB 625倍频程和1/3倍频程滤波器在100Hz～5kHz频率范围内的计量性能符合 JJG449的1级的要求。 626精密电阻在100Hz～5kHz频率范围内电阻阻值误差应优于士1%，精密电阻阻值应大于无指向性声源额定阻抗的10倍。 627消声室在100Hz～5kHz频率范围内，自由场偏差应优于士15dB。 628 交流数字电压表示值误差优于士1%。
7校准项目和校准方法
71校准项目
无指向性声源的校准项目见表4。实验室应根据无指向性声源的型号及客户的要求，选择校准其中的适用项目。
表4无指向性声源校准项目一览表项目名称
序号 1 2 3 4
技术要求的条号
校准方法的条号
指向性指数额定功率下的声功率级
5 1 5 2 5 3 5 4
721 722 723 724
频带内起伏输入阻抗
72校准方法 721指向性指数 7211: 指向性指数的校准装置如图1所示。信号发生器输出粉红噪声，调节信号发生器的输出幅度和功率放大器的增益，使得无指向性声源输入电功率约为1/2额定功率。
W
消声室
无指向性声源/
信号发生器
测量放大器
功率放大器
b 标准传声器
数字电压表
滤波器
转台
图1指向性指数校准装置示意图
7212测试在包含对称轴的一个平面上进行，测量无指向性声源在自由场中距无指向性声源的声中心15m处的频带声压级，每间隔5°进行一次测量。然后对30°弧形区域内的测量值进行滑动平均得到L30.i，每个值包含了相邻的6个点，按公式（1）进行计算。
3
