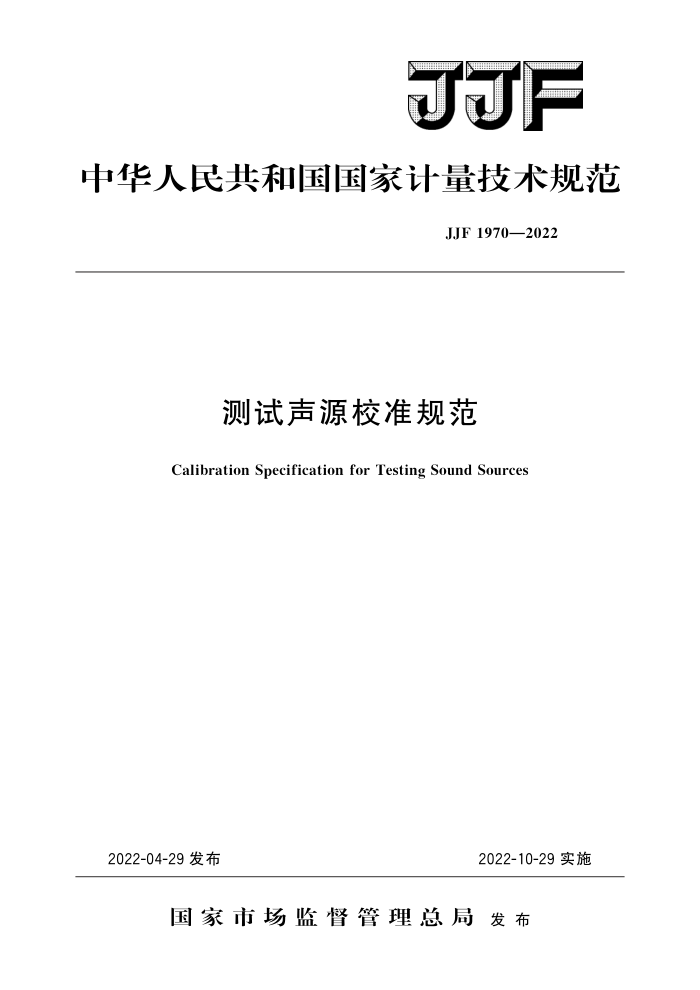

JJF
中华人民共和国国家计量技术规范
JJF1970—2022
测试声源校准规范
Calibration Specification for Testing Sound Sources
2022-04-29发布
2022-10-29实施
国家市场监督管理总局发布 JJF1970—2022
本规范主要起草人：
吴云 (江苏省计量科学研究院) 董平 （江苏省计量科学研究院）张国庆 （深圳市计量质量检测研究院）姚磊 （浙江省计量科学研究院）
参加起草人：
孙勇 （山东省计量科学研究院）孙正（江苏省计量科学研究院）吴玑琪 其（江苏省计量科学研究院） JJF1970—2022
目 录
引言
(IⅡ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (5) (5) (5) (6) (8)
范围· 2 引用文件. 3
1
术语和计量单位 4 概述 5 计量特性 5.1最大声压级 5. 2 总失真. 5.3 频率响应· 5.4声源稳定性 6校准条件… 6.1 环境条件· 6.2 测量标准及其他设备· 7 校准项目和校准方法 7. 1 校准项目. 7. 2 校准方法 8校准结果表达·· 8.1校准记录 8.2 校准数据处理· 8.37 校准证书： 8.4校准结果的测量不确定度 9复校时间间隔附录A校准证书的内容和格式附录B测量不确定度评定示例
：
- JJF1970—2022
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》给出的规则编制，测量不确定度按照JJF1059.1一2012《测量不确定度的评定与表示》的要求评定和表示
本规范为首次发布。
Ⅱ JJF1970—2022
测试声源校准规范
1范围
本规范适用于频率范围在100Hz～20kHz范围内的测试声源的校准，也适用于包含信号源及功率放大器功能的声源单元的校准。 2 引用文件
本规范引用了下列文件： JJG176声校准器 JJF1001一2011通用计量术语及定义 JJF1034一2020声学计量术语及定义 JJF1734一2018有源耦合腔校准规范 GB/T2900.86一2009电工术语声学和电声学 GB/T3102.7一1993声学的量和单位 GB/T3947—1996声学名词术语 GB/T12060.5一2011声系统设备第5部分：扬声器主要性能测试方法 GB/T15173一2010电声学声校准器凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
GB/T3102.7中规定的量和单位适用于本规范。 JJF1001一2011、JJF1034和GB/T3947一1996界定的及以下术语和定义适用于本
规范。 3.1测试声源testing sound source
符合特定声学设备计量测试要求的声源装置
3.2总失真totaldistortion
所有失真分量的方均根值与整个信号的方均根值之比的百分数。 ［来源：GB/T15173—2010，3.9]
3.3频率响应frequencyresponse
在给定条件下，测试声源在不同频率时的输出声压级与在参考频率时的输出声压级的差值。 4概述
测试声源是声学计量中用于提供一定辐射声压级的声源装置，一般用于自由场等特
1 JJF1970—2022
定声学环境。测试声源主要用途有：a）测量传声器自由场灵敏度测定；b）声压测量仪器的检测。
5计量特性 5.1最大声压级
在测试声源的工作频率范围内，在参考位置的声压级一般不小于80dB。
5.2总失真
在工作频率范围内，所需的声压级上总失真不大于3.0%。
5.3频率响应
测试声源在工作频率范围内的频率响应幅频特性一般不超过士6dB。 5.4声源稳定性
测试声源在60s内辐射声压级改变量一般不超过0.3dB 注：由于校准无需做出合格与否的判定，因此，第5章给出的指标仅供参考。
6校准条件 6.1环境条件
测试声源应在以下环境条件下进行校准：
空气温度：（23士3）℃；相对湿度：30%～90%；
一
—静压：80kPa～106kPa。
6.2测量标准及其他设备
a）声校准器：性能等级为JJG176中规定的1级或LS级，标称频率应包括 1000Hz或250Hz。
b）工作标准传声器：在使用频率范围内，符合JJG175或JJG1019要求的工作标准传声器。
c）前置放大器：频率响应在校准频率范围内不应超过土0.1dB，输入端线性短路噪声不大于10uV。
d）测量放大器：在使用频率范围内，频率响应不超过士0.20dB，总失真不大于0.3%。
e）声频信号发生器：声频信号发生器的频率范围应优于100Hz～20kHz。以 1kHz为参考，100Hz～20kHz范围内的幅频特性优于士0.1dB。总失真应不大于0.1%。
注：d）、e）对应的设备可采用满足上述校准要求的其他等效仪器（如信号发生系统、信号采集
分析系统、多通道声分析仪等）。 f）功率放大器：在100Hz～20kHz范围内的频率响应应优于士0.2dB，总失真不
大于0.5%。
g）数字电压表：在使用频率范围内，测量交流电压的最大允许误差应不超过 ±0.2%。 2 JJF1970—2022
h）失真测量仪：在使用频率范围内，失真测量仪的最大允许误差不超过量程的 ±10%。
i）消声室：在使用频率及空间范围内，自由场偏差应优于士1.0dB。本底噪声不大于30dB。
7 校准项目和校准方法
7.1校准项目
测试声源的校准项目见表1。
表1# 校准项目一览表
序号 1 2 3 4 7.2校准方法 7.2.1校准前检查
项目名称最大声压级总失真频率响应声源稳定性
计量特性的条号
校准方法的条号
5. 1 5. 2 5.3 5. 4
7. 2. 2 7. 2.3 7. 2. 4 7. 2.5
测试声源应具有清晰的标志，包括制造商的名称、型号和序列号等。不应有影响其正常工作及可靠性的外部损伤。如测试声源为包括信号源及功率放大器功能的声源单元，则应对单元整体进行校准。 7.2.2最大声压级
测试声源最大声压级测量框图如图1所示，传声器与测试声源的距离一般取1m，也可根据测试声源的实际使用情况调整，按1/3倍频程改变声频信号发生器的频率，调节声频信号发生器的幅值至测试声源的额定电压止：在100Hz20kHz频率范围内，各频率点的总失真不超过5.2规定限值的声压级即为最大声压级。
测试声源
传声器和前置放大器
测量放大器
频信号发生服 功学波大
口
消声室
图1测试声源的最大声压级校准测量框图
7.2.3总失真
测试声源总失真校准测量框图如图2所示。传声器与测试声源的距离一般取1m，也可根据测试声源的实际使用情况调整，调节声频信号发生器的幅值至适当位置，按 1/3倍频程改变信号发生器的频率，调节测量放大器至合适挡位，并在失真测量仪上直
3
