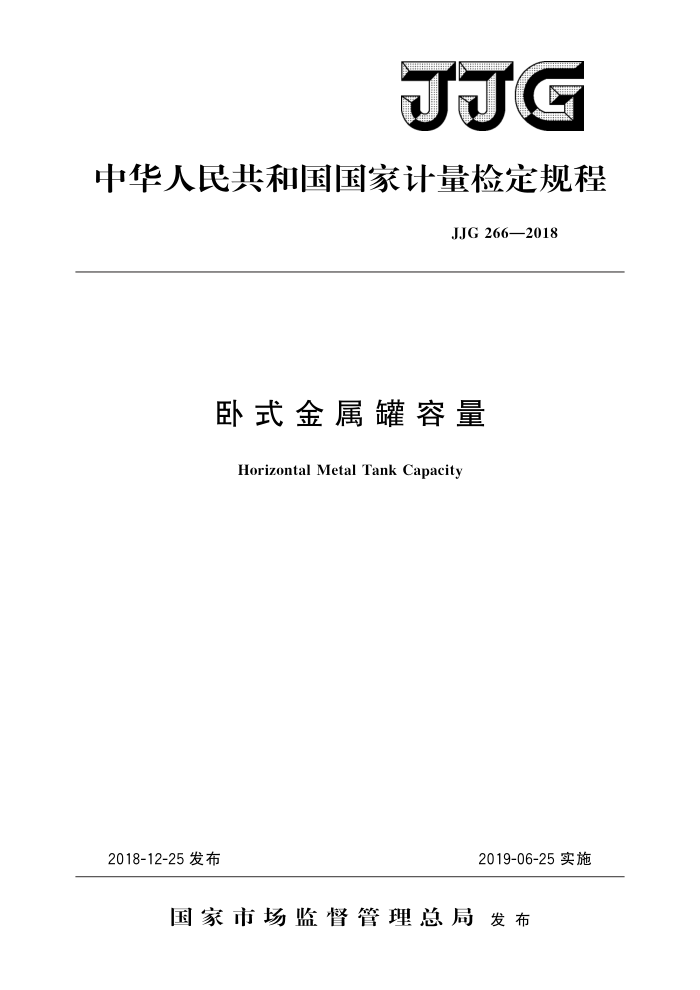

JJG
中华人民共和国国家计量检定规程
JJG 266—2018
卧式金属罐容量
Horizontal Metal Tank Capacit
2018-12-25 发布
2019-06-25实施
国家市场监督管理总局发布 JJG266—2018
卧式金属罐容量检定规程
JJG 266—2018 代替JJG266—1996
Verification Regulation of Horizontal Metal Tank Capacity
归口单位：全国容量计量技术委员会
主要起草单位：中国计量科学研究院
参加起草单位：国家大容量第二计量站
河南省计量科学研究院新疆维吾尔自治区计量测试研究院安徽省计量科学研究院北京光电技术研究所
本规程委托全国容量计量技术委员会负责解释 JJG 266—2018
本规程主要起草人：
刘子勇（中国计量科学研究院）王金涛（中国计量科学研究院）
参加起草人：
介骏祥（国家大容量第二计量站）崔耀华（河南省计量科学研究院）李晓宇（新疆维吾尔自治区计量测试研究院）孙秀良（安徽省计量科学研究院）赵岩(北京光电技术研究所） JJG266—2018
目
录
引言
(IⅡ) (1 ) (1) (1) (1) (2) (2) (2) (4) (4) (4) (4) (4) (5) (5) (5) (5) (5) (7) (7) (8) (9) (9) (9) (10) (32) (35) (37) (38) (39) (41) (43) (44)
范围 2 引用文件： 3术语和计量单位· 3.1 术语.. 3.2 计量单位 4 概述· 4. 1 卧式罐的结构 4. 2 卧式罐的用途 4.3卧式罐容量测量原理 5 计量性能要求 6 通用技术要求， 6.1 建造要求 6.2外观要求 6.3 安装要求· 6.4 密封性要求 7计量器具控制 7. 1 检定条件 7. 2 检定项目· 7. 3 检定方法 7. 4 数据处理· 7. 5 容量表的编制 7. 6 检定结果处理 7. 7 检定周期附录A 手动几何测量法附录B 光电几何测量法附录 C 三次均匀B样条插值算法附录 D 卧式金属罐检定记录（容量比较法参考格式）附录E 卧式金属罐检定记录（光电几何测量法参考格式）附录F 卧式金属罐检定记录（手动几何测量法外部测量参考格式）附录G卧式金属罐检定记录（手动几何测量法内部测量参考格式）附录H检定证书内页参考格式附录I 卧式金属罐容量表参考格式
1
-
.
I JJG 266—2018
引言
本规程是以JJF1002一2010《国家计量检定规程编写规则》为基础性规范进行制定。
本规程是以国际法制计量组织的国际建议OIMLR71：2008《固定储罐的通用要求》（Fixedstoragetanks一Generalrequirements）、国际标准ISO12917-1：2002《石油及液体石油产品卧式圆筒形储罐的标定第1部分：手动法》（Petroleumandliquid petroleum products-Calibration of horizontal cylindrical tanksPart 1: Manual method）和ISO12917-2：2002《石油及液体石油产品卧式圆筒形储罐的标定第2 部分：光电内测距法》（Petroleumandliquidpetroleumproducts一Calibrationofhori- zontal cylindrical tanks—Part 2:Internal electro-optical distance-ranging Method) 为基础，结合我国卧式金属罐容量计量的行业状况和实际需求，对JJG266一1996《卧式金属罐容积》进行了修订。本规程与JJG266一1996相比，除编辑性修改外，主要技术变化如下：
增加了引言部分；一增加了引用文件；一增加了术语和计量单位；增加了通用技术要求；细化了计量性能要求；修改完善了检定方法；修改完善了容量表的编制计算方法，“容量比较法”采用三次均匀B样条插值
-
算法；
修改了检定记录格式；修改了检定周期的文字表达。
本规程历次版本发布情况为：
JJG266—1996。
II J.JG266—2018
卧式金属罐容量检定规程
1范围
本规程适用于卧式金属罐（以下简称卧式罐）容量的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JJF1009一2006容量计量名词术语及定义 OIMLR71：20o8固定储罐的通用要求（Fixedstoragetanks一Generalrequire
ments)
ISO12917-1：2002石油及液体石油产品卧式圆筒形储罐的标定第1部分：手动法 （(Petroleum and liquid petroleum products—Calibration of horizontal cylindrical tanksPart l: Manual method)
ISO12917-2：2002石油及液体石油产品卧式圆筒形储罐的标定第2部分：光电内测距法（Petroleumandliquidpetroleumproducts一Calibrationofhorizontalcy lindrical tanks—Part 2:Internal electro-optical distance-ranging method)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语
以下术语和定义适用于本规程。 3.1.1直圆筒部分（筒体）horizontalcylinder
用钢板以对接式、搭接式或螺旋式焊接起来，截面呈圆或椭圆形的卧式罐体部分。
3.1.2对接式卧式罐butt-weldedhorizontaltank
直圆筒圈板间以对接形式焊接的卧式罐。
3.1.3搭接（交互）式卧式罐lap-weldedhorizontaltank
直圆筒圈板间以搭接形式焊接的卧式罐。
3.1.4螺旋式卧式罐spiral-weldedhorizontaltank
直圆筒圈板间以螺旋形式焊接的卧式罐。
3.1.5检尺点内竖直径inside vertical diameter at dip-hatch
从量油孔测量的直圆筒的竖向内直径。
3.1.6套管尺casingcouplingmeter
可伸长的管状测量装置，用于测量两点间长度。 3.1.7自动液位计automatic level gauge
- JJG266—2018
Ie
b2.3
b1.2
03.4
3/4
1/4
11 I总'
注：b.1、b1.2b2.sbs.4b4.5b5.6—搭接宽度；l1—筒体图板宽度之和；l%—卧式罐外总长。
图2搭接式卧式罐结构示意图
I,' la'
注：1一筒体圈板宽度之和；1一卧式罐外总长。
图3螺旋式卧式罐结构示意图
