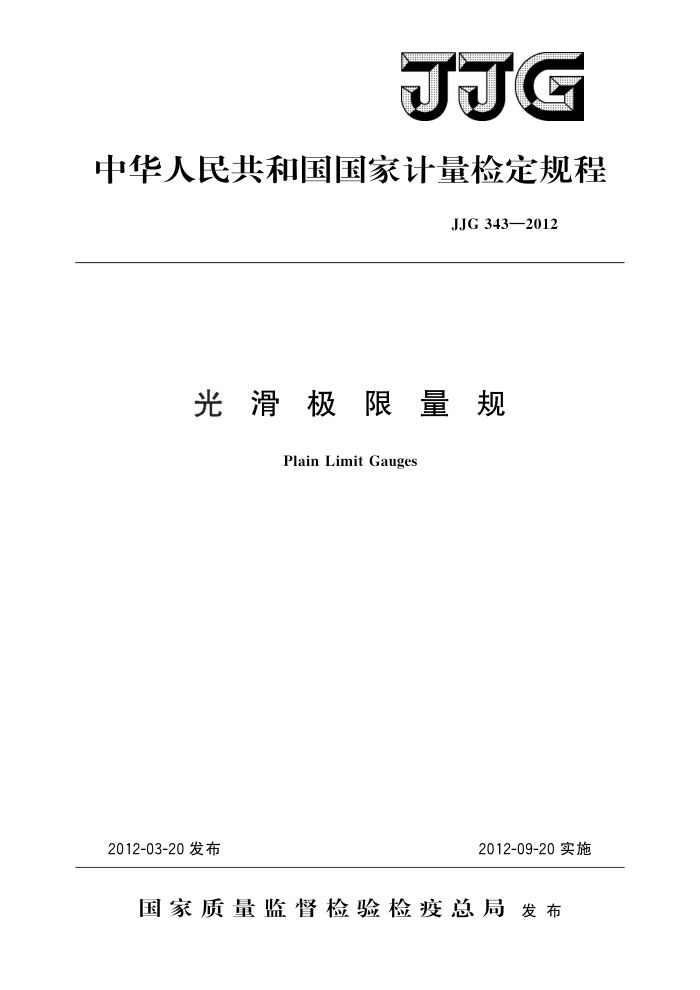

JJG
中华人民共和国国家计量检定规程
JJG343—2012
光滑极限量规
Plain Limit Gauges
2012-09-20实施
2012-03-20发布
国家质量监督检验检疫总局发布 JJG 343—2012
光滑极限量规检定规程
JJG 343—2012 代替JJG343—1996
Verification Regulation of Plain Limit Gauges
归口单位：全国几何量工程参量计量技术委员会主要起草单位：辽宁省计量科学研究院参加起草单位：广东省计量科学研究院
本规程委托全国几何量工程参量计量技术委员会负责解释 JJG 343—2012
本规程主要起草人：
石作德（辽宁省计量科学研究院）张明 （辽宁省计量科学研究院）张瑜 (辽宁省计量科学研究院)
参加起草人：
张勇 （广东省计量科学研究院) JJG343—2012
目 录
引言 1 范围· 2 引用文件 3
(IⅡ) (1) (1) (1) (1) (1) (2) (2) (2) (3) (5) (5) (5) (6) (6) (9) (9) (10) (14) (18) (19) (24) (25)
术语和计量单位. 3.1光滑极限量规
概述·· 计量性能要求
4 5
5.1 测量面的表面粗糙度 5.2 量规的形位误差 5.3 量规的尺寸 6 通用技术要求 7 计量器具控制 7. 1 检定条件.. 7. 2 检定项目· 7. 3 检定方法 7.47 检定结果的处理· 7. 5 检定周期附录A 光滑塞规直径尺寸测量结果的不确定度评定报告附录B 校对塞规直径尺寸测量结果的不确定度评定报告附录 C 量规的代号、使用规则、尺寸公差带及其位置附录D 孔和轴的基本公差数值附录E 全形塞规尺寸测量示例附录F 检定证书/检定结果通知书内页信息及格式
+.
.
- JJG 343—2012
引言
JG343《光滑极限量规》的编写遵守JJF1002一2010《国家计量检定规程编写规
则》的规定，以JJF1001一2011《通用计量术语及定义》、JJF1130一2005《几何量测量设备校准中的不确定度评定指南》、GB/T1957一2006《光滑极限量规技术条件》、 GB/T1800.1一2009《产品几何技术规范（GPS） 极限与配合第1部分：公差、偏差和配合的基础》为基础和依据，对JJG343一1996《光滑极限量规》进行修订的。本规程替代JJG343一1996《光滑极限量规》，与JJG343一1996《光滑极限量规》相比，除编辑性修改外主要技术性变化如下：
引用了GB/T1957一2006《光滑极限量规技术条件》中光滑极限量规的定
义（见3.1）；
引用了GB/T1957一2006《光滑极限量规技术条件》中对光滑极限量规尺
寸的技术要求（见表2）；
删减了对硬度的技术要求；全形塞规的圆度、环规的圆度，母线直线度，卡规测量面的平面度，卡规测量
面的平行度统一定义为量规的形位误差（见5.2）；
修订了对量规的形状和位置误差的技术要求（见5.3）；增加了对校对塞规的技术要求（见5.3）；增加了光滑塞规直径尺寸测量结果的不确定度评定报告（见附录A）；
一增加了校对塞规直径尺寸测量结果的不确定度评定报告（见附录B）；一增加了量规的代号、使用规则、尺寸公差带及其位置（见附录C）；
增加了孔和轴的基本公差数值（见附录D）；一增加了检定证书和检定结果通知书内页信息及格式（见附录F）。 JJG343一1996《光滑极限量规》的历次版本发布情况为：
一
JJG343一1984《光滑极限量规》。
II JJG 343—2012
光滑极限量规检定规程
1范围
本规程适用于孔与轴基本尺寸至500mm、公差等级IT6级至IT16级的校对、工作光滑极限量规的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用下列文件： GB/T1800.1一2009产品几何技术规范（GPS） 极限与配合第1部分：公
差、偏差和配合的基础
GB/T1957—2006光滑极限量规技术条件凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
JJF1001一2011《通用计量术语及定义》、GB/T1957一2006《光滑极限量规技术条件》中界定的及以下术语和定义适用于本规程。 3.1光滑极限量规plainlimitgauges
其有以孔或轴的最大极限尺寸或最小极限尺寸为公称尺寸的标准测量面，能反映控
制被检孔或轴边界条件的无刻线长度测量器具。
4概述
光滑极限量规（以下简称“量规”）主要分为塞规、环规和卡规三大类塞规是用于孔径检验的光滑极限量规，其测量面为外圆柱面、球面等。其中，塞规
尺寸具有被检孔径最小极限尺寸的为孔用通规，具有被检孔径最大极限尺寸的为孔用止规。
环规是用于轴径检验的光滑极限量规，其测量面为内圆环面。其中，圆环直径具有被检轴径最大极限尺寸的为轴用通规，具有被检轴径最小极限尺寸的为轴用止规。
卡规是用于轴径检验的光滑极限量规，其测量面为两平行内表面。其中，两测量面的间距具有被检轴径最大极限尺寸的为轴用通规，具有被检轴径最小极限尺寸的为轴用止规。
轴用光滑极限量规的结构形式如图1所示。孔用光滑极限量规的结构形式如图2 所示。
1 JJG343—2012
a）环规
c）单头双极限卡规
b）双头卡规
图1轴用光滑极限量规的结构形式
車 O
b）单头非全形塞规
a）锥柄圆柱塞规
c）片形塞规
d）球端杆规
图2孔用光滑极限量规的结构形式
5 计量性能要求
5.1 测量面的表面粗糙度
量规测量面的表面粗糙度R。应符合表1的规定
5.2量规的形位误差
量规的形位误差（包括圆度、母线直线度、平面度、平行度）应在其尺寸公差带
2 JJG343—2012
内。其公差为量规尺寸公差的50%。当量规尺寸公差小于或等于0.002mm时，其形位误差为0.001mm。 5.3量规的尺寸
工作量规的尺寸应不大于表2的规定，表中T1为工作量规尺寸公差，Z为通端工作量规尺寸公差带的中心线至工件最大实体尺寸之间的距离
校对塞规尺寸公差为被校对轴用工作量规尺寸公差的1/2；校对塞规的尺寸公差中包含形状误差。
量规的代号、使用规则、尺寸公差带及其位置见附录C。
表1量规测量面的表面粗糙度R
工作量规的基本尺寸D/mm
工作量规
D≤120
315≤D≤500
120 工作量规测量面的表面粗糙度R./um
0.05 0.10 0.20 0.40 0.10 0.20 0.40
IT6级孔用工作塞规 IT7级～IT9级孔用工作塞规 IT10级～IT12级孔用工作塞规 IT13级～IT16级孔用工作塞规 IT6级～IT9级轴用工作环规 IT10级～IT12级轴用工作环规 IT13级～IT16级轴用工作环规
0.10 0.20
0.20 0.40
0.40
0.80
0.80
0.20
0.40
0.40
0.80
0.80
校对塞规的基本尺寸D/mm
校对塞规
D≤120
120 315≤D≤500
校对量规测量面的表面粗糙度R./um
IT6级～IT9级轴用工作环规的
0.05
0.10
0.20
校对塞规
IT10级～IT12级轴用工作环规的
0.10
0.20
校对塞规
0.40
IT13级～IT16级轴用工作环规的
0.20
0.40
校对塞规
