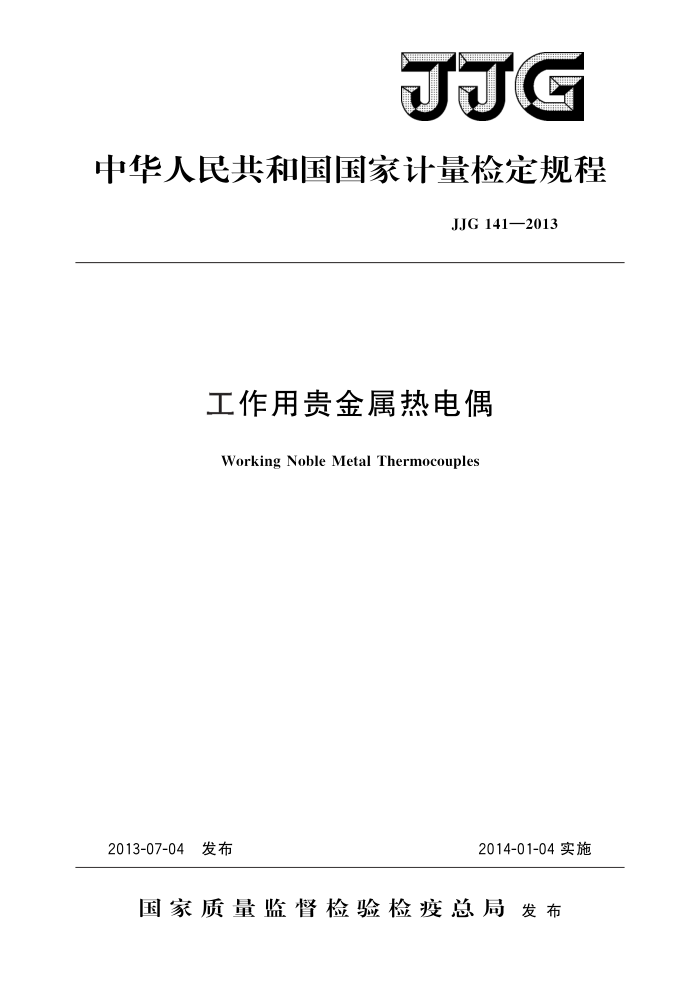

JJG
中华人民共和国国家计量检定规程
JJG141—2013
工作用贵金属热电偶
Working Noble MetalThermocouples
2014-01-04实施
2013-07-04 发布
国家质量监督检验检疫总局发布 JJG 141—2013
工作用贵金属热电偶检定规程
JJG 141—2013 代替JJG141—2000
Verification Regulation of
WorkingNoble Metal Thermocouples
归口单位：全国温度计量技术委员会主要起草单位：中国测试技术研究院
中国人民解放军第五七一九工厂
参加起草单位：昆明大方自动控制科技有限公司
浙江省计量科学研究院中石化西南油气分公司
本规程委托全国温度计量技术委员会负责解释 JJG 141—2013
本规程主要起草人：
陈桂生（中国测试技术研究院）付志勇（中国测试技术研究院）刘旭栋（中国人民解放军第五七一九工厂）赵晶（中国测试技术研究院）
参加起草人：
李洪福（昆明大方自动控制科技有限公司）
方晓琴（浙江省计量科学研究院）
王东（中石化西南油气分公司） JJG141—2013
目 录
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (3) (4) (5) (7) (8) (8) (9) (12) (14) (17)
引 言 1 范围·
引用文件 3 术语
2
概述· 4 1 原理 4.2 分类及化学成分 4 3 等级 5计量性能要求 51最大允许误差 6通用技术要求 ... 61外观· 62电极直径 63 标识·
4
计量器具控制 71检定条件 7 2 检定项目· 7 3 检定方法. 74 数据处理.. 75检定结果的处理： 76 检定周期· 附录A检定记录格式附录B检定证书/检定结果通知书内页格式附录 C 贵金属热电偶整百度和检定点的热电动势值及微分热电动势值附录D工作用铂佬10铂热电偶检定结果的不确定度评定
7
- JJG141—2013
引言
本规程代替JJG141一2000《工作用贵金属热电偶》，用于规范工作用贵金属热电偶的检定工作。
本次修订是以国家标准GB/T168391《热电偶第1部分：分度表》、GB/T168392 《热电偶第2部分：允差》和GB/T1598一2010《铂10铂热电偶丝、铂13铂热电偶丝、铂30铂6热电偶丝》、GB/T16701一2010《贵金属、廉金属热电偶丝热电动势测量方法》及JJF1002一2010《国家计量检定规程编写规则》为基础。热电偶允差依据GB/T168392的规定，热电偶电极直径及偏差依据GB/T1598一2010的规定，对JJG141一2000版进行了修订。与JJG141一2000相比，除编辑性修改外主要变化如下：
增加了引言部分；增加了术语部分；对热电偶电极直径的允许偏差进行了调整；删除了R型标准热电偶，增加了标准热电偶的数量要求；对检定装置的配套设备如电测仪器、检定炉的技术指标要求进行了调整；删除了制作热电偶的操作处理部分；增加了新热电偶的检定操作部分；删除了R型热电偶银凝固点的检定；对检定读取数据的位数提出了新要求，两次分度值的差值进行了调整；对I级S型、R型和Ⅱ级B型热电偶的检定周期进行了调整；删除了原规程中的计算实例；附录部分增加了检定结果的测量不确定度评定分析实例。
一
JJG141一2000的历次版本发布情况为：
JJG141—1988; JJG290—1982。
II JJG 141—2013
工作用贵金属热电偶检定规程
1范围
本规程适用于长度不小于700mm可拆卸的工作用铂10铂（以下简称S型）热电偶、工作用铂13铂（以下简称R型）热电偶及工作用铂30铂6（以下简称B型）热电偶的首次检定、后续检定和使用中检查， 2 引用文件
本规程引用下列文件： JJF1007—2007温度计量名词术语及定义 GB/T1598一2010铂10铂热电偶丝、铂13铂热电偶丝、铂30铂6热
电偶丝
GB/T16701一2010贵金属、廉金属热电偶丝热电动势测量方法 GB/T168391热电偶第1部分：分度表 GB/T168392热电偶第2部分：允差凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3术语 31退火annealing
将材料加热至某特定温度、保温后缓慢冷却的过程，以消除因加工或操作引起的应力变化（JJF1007一2007《温度计量名词及术语》342）。 4概述 41原理
贵金属热电偶（以下简称热电偶）是由两种不同的贵金属导体基于塞贝克效应制成的热电温度计。两种不同的贵金属导体称为热电偶的两个电极，通常两个电极的一端焊接在一起形成一个接点，测温时放置于被测温场中，另一端测温时要求放于某一恒定温场中。故焊接端称为测量端，另一端称为参考端。 42分类及化学成分
热电偶的分类及化学成分见表1。 43等级
按使用要求和热电特性不同，S型和R型热电偶分为I级、Ⅱ级，B型热电偶分为 Ⅱ级、Ⅲ级。
1 JJG141—2013
5计量性能要求
51 最大允许误差
在适用的温度范围内，热电偶参考端为0℃时的热电动势值对分度表的偏差值换算成温度时，不得超过表2规定的最大允许误差。热电偶检定温度点及对应热电动势示值最大允许误差见表3。
表1 热电偶分类及化学成分
名义化学成分/% Pt
分度号 极性 代号
名称
Rh 10
正极负极正极负极正极负极
SP SN RP RN BP BN
90 100 87 100 70 94
铂10-铂热电偶
s
13
铂13-铂热电偶
R
30 6
铂30铂佬6热电偶
B
注：按GB/T1598一2010《铂佬10-铂热电偶丝、铂铠13铂热电偶丝、铂30铂佬6热电偶
丝》中41的规定。
表 2 热电偶等级和最大允许误差级别
单位为摄氏度最大允许误差
分度号
温度范围 0~1100 1100~1600 0~600 600~1600 600~1700 800~1700
±1 0
I
±［1+0003（t-1100)］
S,R
±1 5 ±025%t ±025%t ±05%t
II
II II
B
注：t为测量端温度；
按GB/T168391《热电偶 第1部分：分度表》中4、5、6和GB/T168392《热电偶第2部分：允差》中3的规定
表3热电偶检定温度点及对应热电动势最大允许误差
I级 μV ±10 ±10 ±12
IⅡI级 AV ±14 ±17 ±32
ⅢI级 AV
检定温度点*
分度号
℃
419527（锌凝固点） 660323（铝凝固点） 108462（铜凝固点）
s
2 JJG141—2013 表3 (续)
I级 μV ±10 ±12 ±14
ⅡI级 μV ±16 ±19 ±37 ±27 ±35 ±43
IⅢI级 μV
检定温度点
分度号
℃
419527（锌凝固点） 660323（铝凝固点） 108462（铜凝固点）
R
1 100 1 300 1 500
±54 ±71 ±87
B
注：*按GB/T16701- 一2010《贵金属、 廉金属热电偶丝热电动势测量方法》中52的规定。
6 通用技术要求 61外观 611 热电偶电极表面应平滑、光洁、线径均匀。测量端焊接应牢固、圆滑、无气孔。 612 使用中的热电偶电极允许稍有弯曲，表面允许稍有暗色斑点，经清洗后若仍有发黑、腐蚀斑点和明显的粗细不均勾等缺陷时，作不合格处理。 62电极直径
电极直径及偏差应符合表4的规定
单位为毫米
表4电极直径及允许偏差
电极直径 0 5
允许偏差 0015
注：按GB/T1598一2010《铂佬10-铂热电偶丝、铂13-铂热电偶丝、铂佬30-铂佬6热电偶
丝》中52的规定。
63标识
热电偶在其保护套管上或在其所附的标签上至少应有下列内容： ·分度号； ·器具编号； ·等级； ·制造厂商。
7 计量器具控制 71检定条件 711检定设备
检定所需的标准器及等级和配套设备按被检热电偶的类型可从表5和表6中选择。
3
