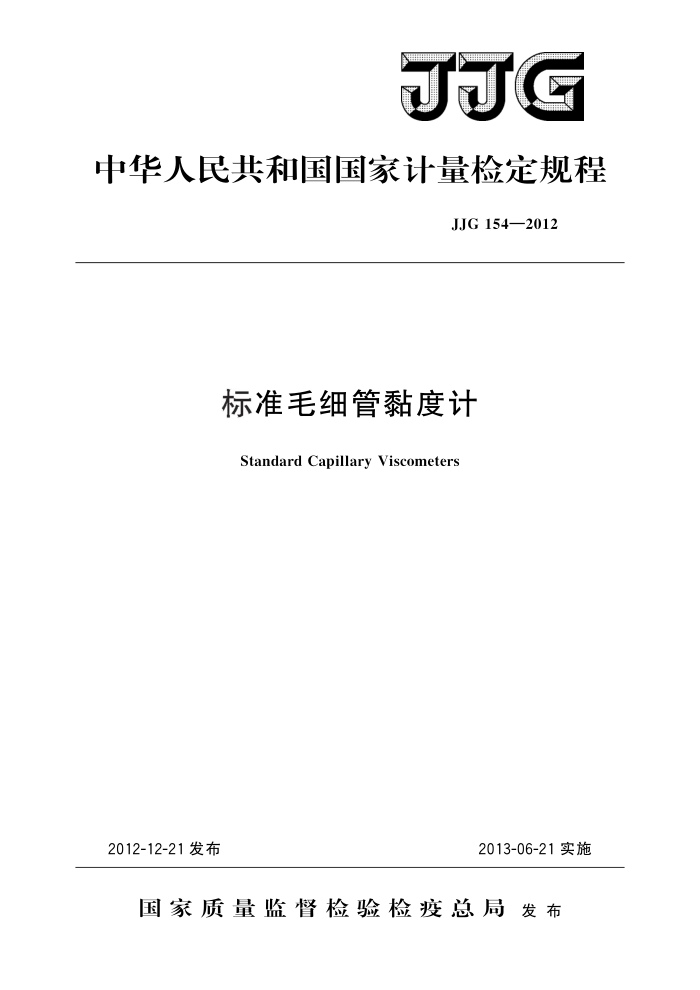

JJG
中华人民共和国国家计量检定规程
JJG154—2012
标准毛细管黏度计
Standard Capillary Viscometers
2013-06-21实施
2012-12-21发布
国家质量监督检验检疫总局发布 JJG 154—2012
标准毛细管黏度计
检定规程 Verification Regulation of Standard CapillaryViscometers
JJG 154—2012 代替JJG154—1979
归口单位：全国物理化学计量技术委员会
主要起草单位：中国计量科学研究院
参加起草单位：江苏省计量科学研究院
上海市计量测试技术研究院
本规程委托全国物理化学计量技术委员会负责解释 JJG 154—2012
本规程主要起草人：
张正东（中国计量科学研究院）吕仲兰（中国计量科学研究院）
参加起草人：
宋健（江苏省计量科学研究院）朱绚华 （上海市计量测试技术研究院） JJG154—2012
目 录
引言 1 范围·. 2 概述· 3 计量性能要求 4 通用技术要求 4.1外观要求.. 4. 2 标识· 5 计量器具控制 5.1 检定条件： 5. 2 检定项目和检定方法 5.3 检定结果的处理· 5.4检定周期· 附录A二级标准黏度液定值方法附录 B 检定记录格式附录C 检定证书格式附录 D 检定结果通知书格式
(Ⅱ) (1) (1) (2) (2) (2) (3) (3) (3) (3) (6) (6) (7) (9) (10) (12)
- JJG154—2012
引言
本规程以JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、JJF1059《测量不确定度评定与表示》为基础性规范进行修订。
本规程代替JJG154一1979《标准毛细管黏度计》。 与JJG154一1979的版本相比较，本次修改的主要内容如下：
增加了“引言”；修改了计量器具中流出时间重复性和黏度计常数复现性指标，见第3章计量性能要求；增加了计量性能指标中黏度计常数稳定性指标，见第3章计量性能要求：删除了二等标准黏度计相关内容；修改了环境条件，见5.1.3检定环境条件；增加了检定记录格式、检定证书格式和检定结果通知书格式，分别见附录B、 附录C和附录D；删除了原规程“附录一 黏度计检定系统表”；一删除了原规程“附录四有关城市的重力加速度数值”。
II JJG154—2012
计量性能要求
3
黏度计的首次检定、后续检定和使用中检查应满足表1的计量性能要求。
表1计量性能要求
时间重复性
毛细管标称内径
常数复现性
常数稳定性 %/4年
% 0.10 0. 10 0.10 0.10 0. 20 0. 20 0. 20 0. 20
% 0. 20 0. 20 0.20 0. 20 0.30 0.30 0. 30 0. 30
mm 0. 45 0. 55 0. 95 1. 75 2. 75 3. 9 5. 1 6. 9
0.20 0. 25 0.28 0.38 0. 44 0. 48 0. 55 0.70
4 通用技术要求 4. 1 外观要求 4.1.1 黏度计的几何形状应满足图1要求，尺寸应满足表2要求
表 2 黏度计尺寸要求
毛细管长度 mm 300±5 300±5 300±5 300±5 300±5 90±5 90±5 90±5
毛细管标称内径
测定球标称体积
mm 0. 45 0. 55 0. 95 1. 75 2. 75 3. 9 5. 1 6. 9
cm3 6. 2 6. 2 6. 2 6. 2 6. 2 6. 2 6. 2 6. 2
4.1.2黏度计的结构如图1，储液球的上液位线应低于悬挂水平球，黏度计的侧管应该在悬挂水平球的肩部。 4.1.3 黏度计的所有焊接处应平滑均匀，毛细管两端焊接处必须呈光滑的喇叭形 4.1.4 黏度计的测定球和毛细管等部位不得有影响流出时间的节点、气泡和柳纹等缺陷。 4.1.5 黏度计的毛细管必须是直的，与测定球、缓冲球、毛细管相连接的直管不得有可以观察出的膨大、缩小等不规则现象 2
