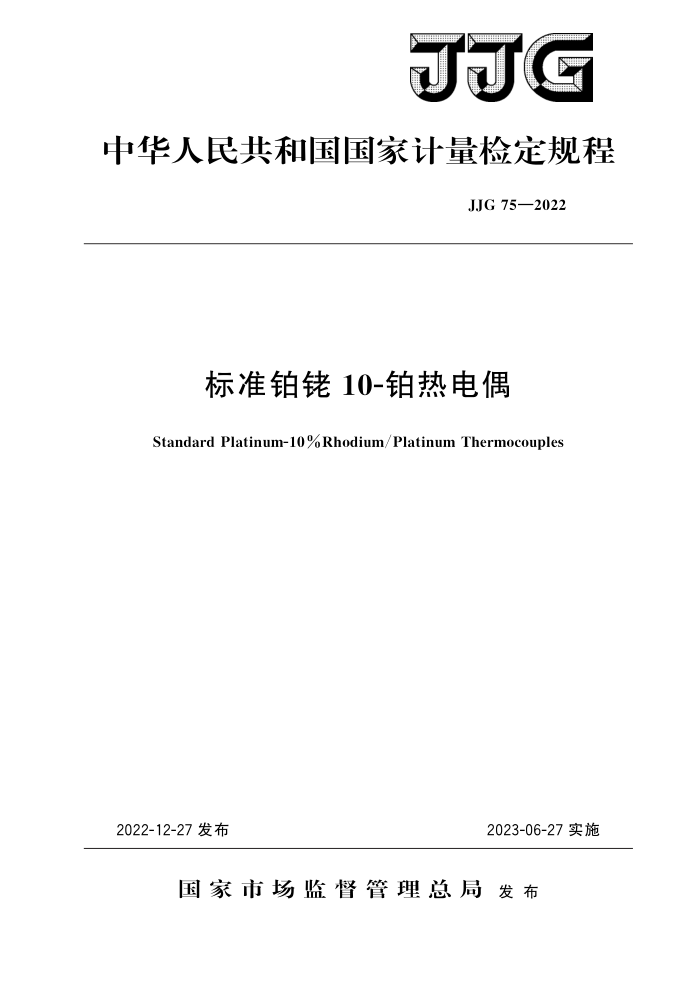

JJG
中华人民共和国国家计量检定规程
JJG 75—2022
标准铂10-铂热电偶
Standard Platinum-10%Rhodium/Platinum Thermocouples
2022-12-27发布
2023-06-27实施
国家市场监督管理总局发布 JJG 75—2022
标准铂佬10-铂热电偶检定规程
JJG75—2022 代替JJG75—1995
Verification Regulation of Standard
Platinum-1o%Rhodium/PlatinumThermocouples
归口单位：全国温度计量技术委员会主要起草单位：中国计量科学研究院
参加起草单位：北京市计量检测科学研究院
湖北省计量测试技术研究院新疆维吾尔自治区计量测试研究院昆明大方自动控制科技有限公司
福禄克测试仪器（上海）有限公司
本规程委托全国温度计量技术委员会负责解释 JJG75—2022
本规程主要起草人：
郑玮（中国计量科学研究院）
参加起草人：
汤磊（中国计量科学研究院）张曦雯（北京市计量检测科学研究院）
罗小萍（湖北省计量测试技术研究院）
薛文艳（新疆维吾尔自治区计量测试研究院）李福洪（昆明大方自动控制科技有限公司）陈宇［福禄克测试仪器（上海）有限公司］ JJG75—2022
录
目
引言 1 范围· 2引用文件… 3 概述· 4计量性能要求· 4.1热电特性 4.2稳定性 5通用技术要求 5.1电极... 5.2标识 5.3 结构· 6计量器具控制.. 6.1检定条件 6.2 检定项目· 6.3 检定方法· 6. 4 检定结果的处理…·. 6.5 检定周期· 附录A （0～1085）℃温区标准铂10-铂热电偶热电动势-温度计算方法附录B 铂10-铂热电偶热电动势-温度参考函数附录 C 检定记录格式附录D 检定证书/检定结果通知书内页格式· 附录E 固定套管式标准铂佬10-铂热电偶检定的特殊要求.. 附录F 检定结果计算示例附录G 标准铂10-铂热电偶附加清洁方法附录H 测量不确定度评定示例
(IⅡ) (1) (1 ) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (5) (5) (8) (9) (10) (11) (14) (17) (18) (19) (20) (21)
. JJG75—2022
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、 JJF1059.1《测量不确定度评定与表示》共同构成支撑本规程制修订的基础性系列规范。
与JJG75一1995相比，除编辑性修改外，主要技术变化如下：
增加了引言部分；将规程的适用范围下限延至0℃：增加对标准热电偶结构的描述；对热电偶的热电动势的要求进行了调整；删除了制作热电偶的操作部分；调整了部分检定操作方法；删除了微差法测量；增加了固定套管结构标准铂10-铂热电偶的内容。
一
JJG75一1995的历次版本发布情况为：
-JJG75—1982; 规（G）热-5—1965。
II JJG75—2022
标准铂佬10-铂热电偶检定规程
1范围
本规程适用于（01084.62）℃一等、二等标准铂佬10-铂热电偶的首次检定和后续检定。 2引用文件
JJF1007一2007温度计量名词术语及定义 GB/T1598一2010铂10-铂热电偶丝、铂13-铂热电偶丝、铂30-铂6热
电偶丝
GB/T16839.1热电偶第1部分：电动势规范和允差凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
热电偶是利用赛贝克效应（SeebeckEffect）来进行温度测量的。铂10-铂热电偶是热电偶系列中准确度较高，物理、化学性能良好的温度计。
铂10-铂热电偶其正极（SP）为含10%的铂佬合金，负极（SN）为纯铂。标准铂佬10-铂热电偶主要用于温度量值传递，也可在更宽的范围内用于精密测温。
标准铂10-铂热电偶基本结构如图1所示。电极和双孔陶瓷管（氧化铝含量不低于95%）构成标准铂10-铂热电偶最基本结构。双孔陶瓷管外径为Φ（3～4）mm，孔径为Φ（0.8～1.0）mm，长度为（500~550）mm，外观干净不允许断裂。通常会在标准铂10-铂热电偶裸露的电极部分套上一段塑料绝缘管，使用中应该保持这种结构，以避免电极短路和受外界污染。
一部分标准铂10-铂热电偶在基本结构的基础上加装了可拆卸的陶瓷外保护套管、封装了参考端以及引出了测量线，结构如图2所示。其主要用于廉金属热电偶及铠装热电偶的校准或直接温度测量。此类热电偶在检定前需拆除陶瓷外保护套管。其他特殊要求见附录E。
双孔陶瓷管铂
塑料套管正极负极
测量端铂佬合金
参考端
图1标准铂佬10-铂热电偶基本结构示意图
1 J.JG75—2022
测量端
陶瓷外保护套管
/
考端
图2固定套管式标准铂佬10-铂热电偶示意图
标准铂佬10-铂热电偶平时应在无污染、不受机械应力的条件下保存标准铂佬10-铂热电偶（以下简称热电偶）按照准确度等级从高到低依次为工作基
准、一等、二等。其检定结果的测量结果的不确定度通常分别为U=（0.14～0.24）℃， U=（0.4～0.5）℃和U=（0.60.7）℃，扩展因子k均为2。
4计量性能要求
4.1热电特性
热电偶在铜点（1084.62℃）、铝点（660.323℃）和锌点（419.527℃）的热电动势的测量值E（tcu）、E（tAl）和E（tzn），应满足下式要求：
(1)
1E(tcu)-10.5748mV|≤0.0150mV
1E(tAl)-5.8601mV-0.37X[E(tcu)-10.5748mV)］|≤0.0050mV(2) 1E(tzm)-3.4469mV-0.11×[E(tcu)-10.5748mV)］|≤0.0040mV(3)
4.2稳定性
热电偶热电特性的保持能力，以其在铜点热电动势变化量来表示。 首次检定中，热电偶在1100℃进行炉内退火4h：退火前后热电偶铜点热电动势
值差值的绝对值，应不超过表1规定的数值。
后续检定中，热电偶本次测量结果铜点热电动势值与上一周期证书中铜点热电动势
值的差值的绝对值，应不超过表1规定的数值。
表1稳定性要求首次检定 AE稳/μV
后续检定 AE稳/μV ≤5.0 ≤10.0
原等级
一等二等
≤3.0 M5.0
5 通用技术要求
对热电偶的外观进行检查。
2 JJG75—2022
5.1电极
首次检定中，热电偶电极的线径应均匀，表面平滑、光洁，测量端焊接点应圆滑、
端正、光亮、呈球状。后续检定中热电偶允许电极稍有弯曲，表面略有暗色，电极上无焊点、裂痕及明显缩径。
首次检定热电偶的电极直径为0.5-0.015mm，长度不小于1000mm，测量端直径为（1.1～1.3）mm。后续检定热电偶的正、负电极长度均不小于900mm。 5.2标识
热电偶应带有编号的标签。 首次检定，热电偶应该有合格证或证书。 进行后续检定，热电偶应附带上一周期检定证书。
5.3结构
热电偶结构应基本完整。
6计量器具控制
6.1检定条件 6.1.1环境条件
电测设备所在环境应符合相应的技术要求。通常环境温度为（20士5）℃。 实验室其他环境温度为（15～35）℃，相对湿度为15%～85%。 热电偶清洗过程中应有良好的通风。
6.1.2计量标准
热电偶检定通常使用具有更高准确度等级的热电偶作为标准器。表2给出根据被检热电偶等级应选取的标准器的准确度等级和数量。
表2标准器
标准器
被检热电偶
等级一等二等
等级工作基准热电偶
数量/支
3 2
一等或工作基准热电偶
注：通常需要准备一支高一等级或同等级标准热电偶作为监督性校验使用。 经常使用的标准器，应根据使用情况进行必要的监督性校验。一般6个月至少进行
一次。监督性校验以高一等级或不经常使用的同等级热电偶作为标准器 6.1.3配套设备
电测仪表及配套设备见表3。
3
