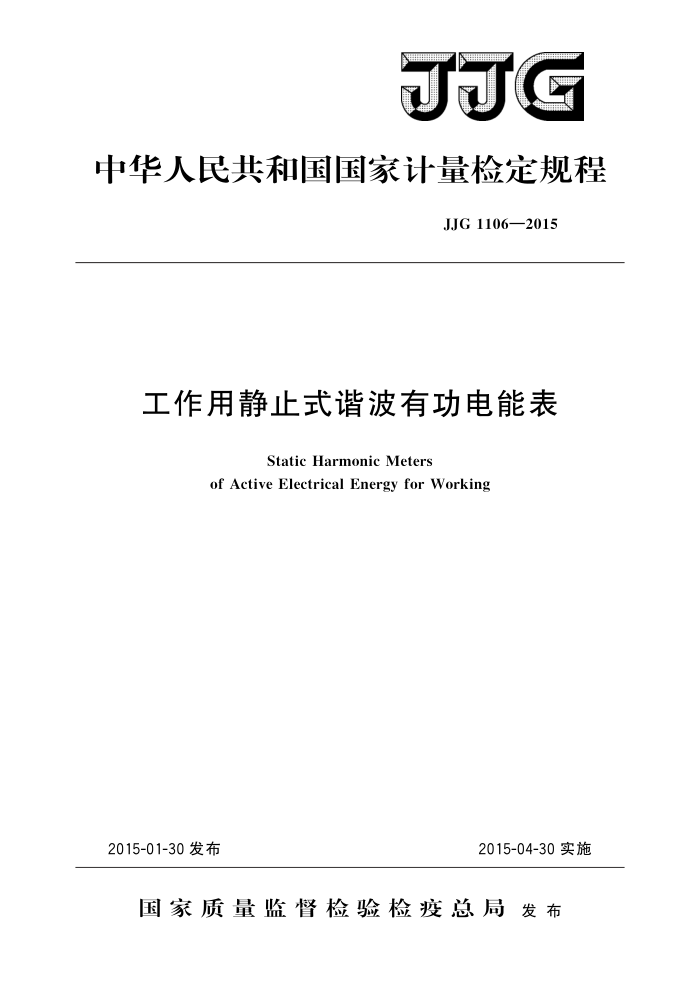

JJG
中华人民共和国国家计量检定规程
JJG1106—2015
工作用静止式谐波有功电能表
Static Harmonic Meters
of Active Electrical Energy for Working
2015-04-30实施
2015-01-30发布
国家质量监督检验检疫总局发布 JJG 1106—2015
工作用静止式谐波有功电能表
检定规程
JJG 1106—2015
Verification Regulation of Static Harmonic Meters of Active Electrical Energy for Working
归口单位：全国电磁计量技术委员会主要起草单位：浙江省计量科学研究院
江苏省计量科学研究院
参加起草单位：中国计量科学研究院
宁波伟吉电力科技有限公司
本规程委托全国电磁计量技术委员会负责解释 JJG1106—2015
本规程主要起草人：
周韶园（浙江省计量科学研究院）朱中文（浙江省计量科学研究院）陈道升（江苏省计量科学研究院）
参加起草人：
彭筱筱（浙江省计量科学研究院）王磊（中国计量科学研究院）吴伟宗（宁波伟吉电力科技有限公司） JJG1106—2015
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (6) (6) (9) (9) (10) (15)
范围· 2 引用文件. 3
1
概述·· 4 计量性能要求… 4.1基本误差.· 4. 2 潜动.· 4.3 起动·· 4.4仪表常数· 4.5时钟日计时误差 5通用技术要求… 5.1标志· 5.2交流电压试验· 6 计量器具控制.. 6.1 首次检定和后续检定· 6.2 检定条件 6.3 检定项目 6.4 检定方法·· 6.5 检定结果的处理….· 6.6检定周期附录A 检定原始记录参考格式附录B检定证书/检定结果通知书内页格式
I JJG1106—2015
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编制。 本规程参照JJG596一2012《电子式交流电能表》、JJG597一2005《交流电能表检
定装置》和GB/T17215.302一2013《交流电测量设备特殊要求 交第2部分：静止式谐波有功电能表》等国家规程和标准制定。
本规程应与JJG596一2012《电子式交流电能表》等配合使用，完成静止式谐波有功电能表的检定工作
本规程为首次制定。
II JJG1106—2015
工作用静止式谐波有功电能表检定规程
1范围
本规程适用于基波频率为50Hz或60Hz单相、三相工作用静止式谐波有功电能表
（简称谐波电能表）的首次检定、后续检定。
对于具有谐波功能的其他电能表，其相同的检定项目执行本规程。
2 引用文件
本规程引用了下列文件： JJG596一2012电子式交流电能表 JJG597一2005交流电能表检定装置 GB/T17215.302一2013交流电测量设备特殊要求第2部分：静止式谐波有
功电能表
GB/T17215.352一2009交流电测量设备特殊要求第52部分：符号凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
谐波电能表是指分别测量并记录基波有功电能和规定的（第）2～（第）N次谐波有功电能的静止式电能表，N一般取21、31或41等次数。
4计量性能要求
4.1基本误差
谐波电能表基波有功电能的基本误差应符合JJG596一2012中4.1的规定。 谐波电能表谐波有功电能的基本误差使用相对误差表示，应对每个计量方向进行谐
波有功电能的基本误差试验。在6.2.1规定的参比条件下，单次谐波电能的基本误差限应满足表1和表2规定（引用GB/T17215.302一2013）。
- JJG1106—2015
表1单次谐波电能的基本误差限（单相谐波电能表和平衡负载时三相谐波电能表）直接接人的谐波
经互感器接入的谐波电能表
谐波电能准确度等级
电能表
功率因数
2
1
5
负载谐波电流
相对误差极限/%
0.051.≤I0.11b 0.021.≤I0.051. 0.11≤≤0.41mmx 0. 051.I0. 41mx ±1
±15.0H
±1
±2.5H ±1.0H ±2.5H ±2.5H ±1.0H ±1.0H
±3.5H ±2.0H ±5.0 H ±3.5H ±15.0H ±3.5H ±15.0H
±0.5L ±0.8C ±0.5L ±0.8C
0.11,≤1.0.21 0.05.≤<0.1I.
±6.0H
±2.0H ±2.0H ±6.0H
0.21.≤1.≤0.41mx 0.11.≤1.≤0.41mx
注：
Ib——基本电流；I.— 经互感器接入谐波电能表的额定电流；Imax 最大电流；
1
I h 谐波电流。 2L 代表感性负载；C代表容性负载。 3 H为误差放大系数，H=1十0.01k；k二2～N，单次谐波相对误差值计算后四舍五入，
取一位小数。
表2 单次谐波电能的基本误差限（不平衡负载时三相谐波电能表）
经互感器接人的谐波电能表
直接接人的谐波
谐波电能准确度等级
电能表
功率因数
2
1
5
负载谐波电流
相对误差极限/%
0.1.≤1.0.41mx 0.051.≤I<0.4max 0.21.≤1≤0.4Imx 0.11.≤,≤0.41mx ±0.5L ±3.0H ±4.5H ±15.0H
±1
±3.0H
±4.5H ±10.0H
注：不平衡负载是指三相谐波电能表加对称的三相谐波电压，任一相电流线路通谐波电流，
其余各相电流线路无电流。
4.2潜动
谐波电能表基波有功电能的潜动应符合JJG596一2012中4.2的规定，对于谐波有功电能：在电流线路不加电流：电压线路同时施加基波电压1：15U，（U.
的值等于谐波电能表的参比电压U，）和（第）N次谐波电压0.05X1.15XU，条件下，谐波电能的测试输出在规定时限内不应产生多于1个的脉冲。 4.3起动
谐波电能表基波有功电能的起动应符合JJG596一2012中4.3的规定，对于谐波有功电能，在电压线路同时施加基波电压U，和（第）N次谐波电压
2 JJG1106—2015
0.05U1，电流线路同时施加基波电流I（I，）和表3规定的（第）N次谐波起动电流，功率因数为1条件下，谐波电能表应能起动并连续记录谐波电能。
应对每个计量方向进行谐波有功电能的起动试验。
表3谐波起动电流谐波电能准确度等级
电能表类别
功率因数
1
5 0.011b 0.0051.
2 0.0051. 0.0031.
±1 ±1
直接接人经互感器接入
0.0041b 0.0021.
4.4仪表常数
谐波电能表的基波有功电能的常数应符合JJG596一2012中4.4的规定。 谐波电能表的谐波有功电能测试输出与显示器指示的谐波电能量变化之间的关系，
应与铭牌标志的谐波常数一致。 4.5时钟日计时误差
对于具有计时功能的谐波电能表，应符合JJG596一2012中4.5的规定。
5通用技术要求 5.1标志 5.1.1铭牌
谐波电能表铭牌上应有下列标志：
名称和型号；制造厂名；产品所依据的标准；顺序号和制造年份；参比频率、参比电压、参比电流和最大电流，谐波测量次数；仪表常数（基波、谐波）；准确度等级（基波，谐波）；仪表适用的相数和线数（可用GB/T17215.352一2009所规定的图形符号）：计量单位（显示单元为液晶元件时，计量单位可在液晶元件中显示）； Ⅱ类防护绝缘包封仪表应有双方框符号“回”。
以上各种标志应符合相关标准的规定。 5.1.2接线图和端子标志
应符合JJG596一2012中5.1.2的规定。 5.2交流电压试验
应符合JJG596一2012中5.2的规定。
6计量器具控制
计量器具控制包括首次检定、后续检定。
3
