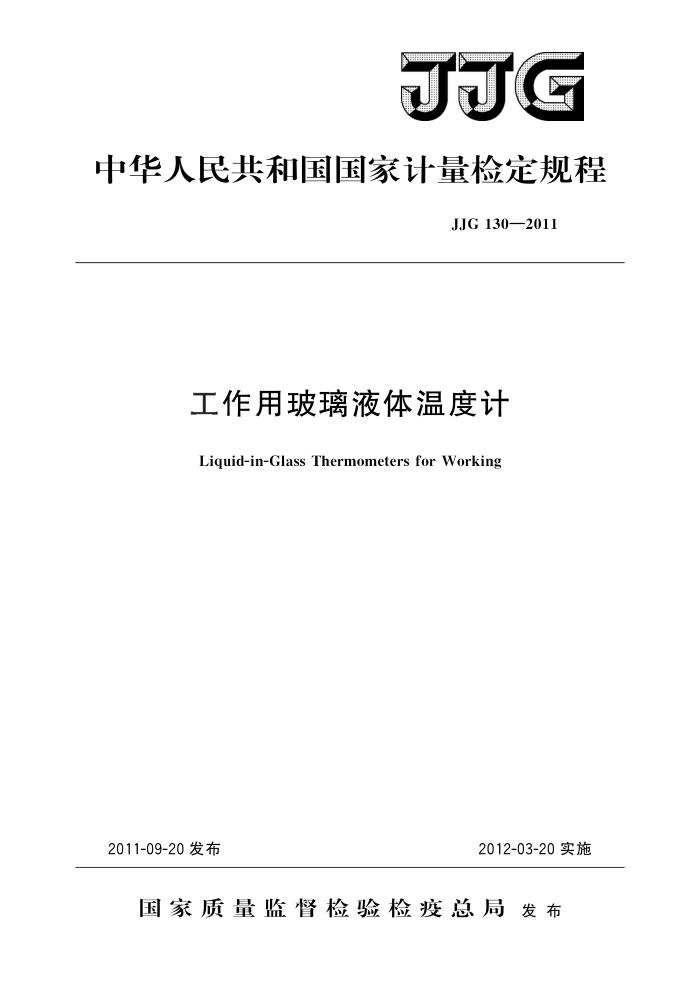

JJG
中华人民共和国国家计量检定规程
JJG130—2011
工作用玻璃液体温度计
Liquid-in-Glass Thermometers for Working
2012-03-20实施
2011-09-20发布
国家质量监督检验检疫总局发布 JJG 130—2011
JJG 130—2011 代替JJG50—1996
工作用玻璃液体温度计检定规程
JJG 130—2004 JJG618—1999 JJG978—2003
Verification Regulation of
Liquid-in-Glass Thermometers for Working
本规程经国家质量监督检验检疫总局于2011年9月20日批准，并自
2012年3月20日起施行。
归口单位：全国温度计量技术委员会起草单位：北京市计量检测科学研究院
中国计量科学研究院
广东省计量科学研究院上海市计量技术研究院辽宁省计量科学研究院
冀州市耀华器械仪表厂
本规程委托全国温度计量技术委员会负责解释 JJG130—2011
本规程主要起草人：
张 长克（北京市计量检测科学研究院）张哲 （中国计量科学研究院）王 颖（北京市计量检测科学研究院）梁显有（广东省计量科学研究院）
参加起草人：
吴建英 （上海市计量技术研究院）
董亮（辽宁省计量科学研究院）
徐彦发（冀州市耀华器械仪表厂） JJG130—2011
目 录
1 范围 2 引用文件 3 术语·
(1) (1) (1) (2) (2) (2) (4) (4) (4) (4) (6) (6) (6) (6) (6) (7) (7) (8) (8) (11) (11) (12) (16) (17) (18) (19) (20) (21) (22) (23) (24)
概述· 4. 1 原理· 4.27 构造和类型 5计量性能要求 5. 1 示值稳定度 5. 2 示值误差. 5.3 线性度.. 6 通用技术要求 6. 1 刻度与标志 6.2 玻璃棒和玻璃套管 6.3 感温泡、中间泡、安全泡 6.4 感温液和感温液柱 7计量器具控制 7.1检定条件· 7. 2 检定项目· 7. 3 检定方法· 7. 4 检定结果的处理 7.5 检定周期· 附录A 石油产品用玻璃液体温度计技术规格和检定点附录 B 焦化产品用玻璃液体温度计技术规格和检定点附录 C 冰点（0℃）的制作和使用方法附录 D 温度计感温液柱修复方法附录E 水银温度计破碎后的实验室参考处置方法附录F 常用感温液体在玻璃中的视膨胀系数附录G 辅助温度计的基本要求附录H 玻璃液体温度计不在规定条件下使用的修正公式附录J 工作用玻璃液体温度计检定证书（内页）格式附录K工作用玻璃液体温度计检定结果通知书（内页）格式
4 J.JG130—2011
工作用玻璃液体温度计检定规程
1范围
本规程适用于测量范围在一100℃～600℃的棒式和内标式工作用玻璃液体温度计的首次检定、后续检定和使用中检查。包括一般用途玻璃液体温度计、石油产品试验用玻璃液体温度计、焦化产品试验用玻璃液体温度计。本规程不适用于外标式玻璃液体温度计。 2 引用文件
本规程引用文件： JJG160一2007标准铂电阻温度计 GB/T514一2005石油产品试验用玻璃液体温度计技术条件 YB/T2305一2007焦化产品试验用玻璃温度计凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语 3.1刻度线scaleline
印刻在玻璃棒或刻度板上用以指示温度值的刻线。 3.2刻度值scalevalue
印刻在玻璃棒或刻度板上用以指示温度值的数字。
3.3刻度板scaleplate
内标式玻璃液体温度计内印刻刻度线、刻度值和其他符号的平直、有色（如乳白色）的薄片。 3.4主刻度mainscale
测量范围部分的刻度。
3.5主刻度线mainscaleline
带有数字的刻度线。 3.6分度值divisionvalue
两相邻刻度线所对应的温度值之差
?
3.7辅助刻度auxiliaryscale
为检查零点示值所设置的刻度线和刻度值。
3.8展刻线expanded scale
温度计测量上限和测量下限以外的刻度线。
3.9浸没标志immersionmark
局浸温度计用以表示浸没位置的标志线或浸没深度。
I JJG130—2011
3.10感温泡bulb
玻璃液体温度计的感温部位，位于温度计的最下端，可容纳绝大部分感温液体的玻璃泡。 3.11中间泡 contractionchamber
毛细管内径的扩大部位，其作用是容纳部分感温液，以缩短温度计长度。
3.12安全泡expansionchamber
毛细管顶端的扩大部位，其作用是当被测温度超过温度计上限一定温度时，保护温度计不致损坏，还可以用来连接中断的感温液柱 3.13全浸式温度计totaHimmersionthermometer
当温度计的感温泡和全部感温液柱浸没在被测介质内，且感温液柱上端面与被测介质表面处于同一水平时，才可以正确显示温度示值的玻璃液体温度计。
注：①在实际使用时，全浸温度计的感温液柱上端面可露出被测介质表面10mm以内，以便于
读取示值。
3.14局浸式温度计partialimmersionthermometer
当温度计的感温泡和感温液柱的规定部分浸没在被测介质内，才可以正确显示温度示值的玻璃液体温度计。 3.15露出液柱exposedHiquidcolumn
温度计在测量过程中，露在被测介质外面的液柱。
3.16线性度linearity
玻璃液体温度计相邻两检定点间的任意有刻度值的一个温度点实际检定得到的示值误差与内插计算得到的示值误差的接近程度。玻璃液体温度计的线性度主要由玻璃温度计毛细管均匀性及刻度等分均匀性综合影响。
4概述 4.1原理
工作用玻璃液体温度计是利用在透明玻璃感温泡和毛细管内的感温液体随被测介质温度的变化而热胀冷缩的作用来测量温度的 4.2构造和类型
工作用玻璃液体温度计按感温泡与感温液柱所呈的角度可以分为直型和角型温度计；按结构可分为棒式温度计和内标式温度计两种形式。常见的直型棒式温度计和直型内标式温度计的构造如图1和图2所示，角型棒式温度计的构造如图3所示。
2 JJG130—2011
C
-
20弄0 9 : 0
9
3#0
1
2#0
# 0
10#
10 # 0
图 2 （直型）内标式温度计
图1 （直型）棒式温度计
图3 （角型）棒式温度计
3 JJG130—2011
工作用玻璃液体温度计按分度值可分为高精密温度计和普通温度计两个准确度等级；按用途可分为一般用途玻璃液体温度计、石油产品试验用玻璃液体温度计、焦化产品试验用玻璃液体温度计。
工作用玻璃液体温度计按照分度值及用途的分类见表1。
表1工作用玻璃液体温度计按分度值及用途的分类
工作用玻璃液体温度计
准确度等级
分度值/℃
一般用途玻璃液体温度计
石油产品试验用玻璃液体温度计 玻璃液体温度计
焦化产品试验用
高精密玻璃水银温度计
高精密温度计
0.01,0.02,
高精密石油用玻璃水银温度计 玻璃水银温度计
高精密焦化用
0. 05
普通温度计
普通玻璃液体温度计
普通焦化用玻璃液体温度计
0.1,0.2,0.5, 1.0，2.0,5.0
普通石油用玻璃液体温度计
5计量性能要求
5.1示值稳定度
温度上限高于100℃且分度值为0.1℃，0.05℃，0.02℃和0.01℃的玻璃液体温度计的示值稳定度应符合表2的要求
表2玻璃液体温度计示值稳定度要求
℃
分度值
0. 1
0. 05
0.02
0. 01
示值稳定度
0.05
0. 05
0.02
0. 01
5.2 示值误差 5.2.1 一般用途玻璃液体温度计的示值误差应符合表3的要求。 5.2.2石油产品试验用玻璃液体温度计的示值误差应符合附录A中的要求。 5.2.3焦化产品试验用玻璃液体温度计的示值误差应符合附录B中的要求。 5.3线性度 5.3.1高精密温度计的线性度应不大于相应分度值 5.3.2普通温度计的线性度应不大于相应最大允许误差的要求
