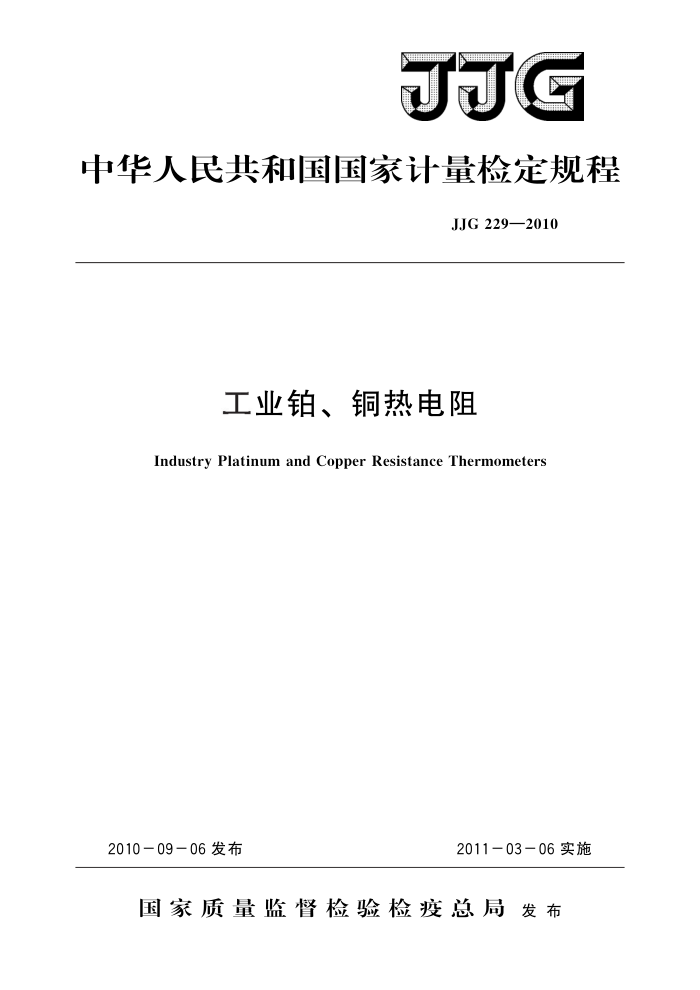

JJG
中华人民共和国国家计量检定规程
JJG229—2010
工业铂、铜热电阻
Industry Platinum and Copper Resistance Thermometers
2010-09-06发布
201103-06实施
国家质量监督检验检疫总局发布 JJG 229—2010
工业铂、铜热电阻检定规程 VerificationRegulation ofIndustryPlatinum
JJG 229—2010 代替JJG229—1998
and Copper Resistance Thermometers
本规程经国家质量监督检验检疫总局于2010年9月6日批准，并自
2011年3月6日起施行。
归口单位：全国温度计量技术委员会主要起草单位：上海市计量测试技术研究院参加起草单位：中国计量科学研究院
浙江省计量科学研究院美国福禄克公司大连久茂自动化仪器公司
杭州春江仪表有限公司
本规程由全国温度计量技术委员会负责解释 JJG 229—2010
本规程主要起草人：
朱家良（上海市计量测试技术研究院）姚丽芳（上海市计量测试技术研究院）
参加起草人：
金志军（中国计量科学研究院）周连琴（浙江省计量科学研究院）陈宇（美国福禄克公司）汤韶剑（大连久茂自动化仪器公司）吴大德（杭州春江仪表有限公司） JJG229—2010
目
录
1 范围· 2 引用文献…·· 3 定义及术语
(1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (4) (4) (4) (5) (6) (11) (11) (12) (15) (20) (21) (22)
概述··· 4.1 组成·· 4.2温度特性· 5计量性能要求 5.1允差 5.2稳定性. 6通用技术要求 6.1外观·.. 6.2绝缘电阻 7 计量器具控制 7.1检定条件. 7. 2 检定项目.. 7. 3 检定方法·· 7. 4 检定结果的处理· 7. 5 检定周期.. 附录A △α允许范围· 附录B 温度/电阻关系表附录 C 检定记录格式附录D 检定证书和检定结果通知书内页格式附录E 工业铂热电阻测量结果的不确定度评估
4 JJG229—2010
工业铂、铜热电阻检定规程
1范围
本规程适用于一200℃～十850℃整个或部分温度范围使用的温度系数α标称值为
3.851×10-3℃-1的工业铂热电阻和一200℃～+850℃整个或部分温度范围使用的温度系数α标称值为4.280X10-3℃-1的工业铜热电阻（以下简称热电阻）的首次检定、 后续检定和使用中检验。
2 引用文献
本规程引用下列文献： IEC60751（2008） Industrial platinumresistance thermometers and platinum
temperaturesensors（工业铂热电阻及其传感器）
JB/T8623一1997工业铜热电阻技术条件及分度表引用时，应注意使用上述引用文献的现行有效版本。
3定义及术语 3.1热电阻 resistance thermometer
由一个或多个感温电阻元件组成的，带引线、保护管和接线端子的测温仪器。
3.2标称电阻值R。nominalresistanceR。
热电阻（或感温元件）在0℃时的期望电阻值。其阻值通常有：102、50Q、 100Q、500Q、10002，它由制造商申明并标于热电阻上。感温元件常以其标称电阻值表征，例如一个Pt100的感温元件，其标称电阻值为100Q；Cu50的感温元件，其标称电阻值为502。 3.3工业热电阻电阻比值W!relativeresistanceW!
工业热电阻（或感温元件）在温度t的电阻值R，与0℃的电阻值R。之比。其中 WIo.为标称电阻比值，与电阻温度系数α有直接对应关系。 3.4标准铂电阻电阻比值WsrelativeresistanceWs
标准铂电阻温度计在温度t的电阻值R，与在水三相点的电阻值Rp之比。
3.5电阻温度系数temperaturecoefficientofresistance
单位温度变化引起电阻值的相对变化。感温元件和热电阻的电阻温度系数用α表示，即
R1o - R℃-1 = (Wloo - 1) × 10-2 ℃-1
α R。·100
4概述 4.1组成
工业铂、铜热电阻由装在保护套管内的一个或多个铂、铜热电阻感温元件组成，包
1 JJG229—2010
何标称电阻值的热电阻。对于特定的热电阻，若其有效温度范围小于该表规定的范围，应给予说明，
表1热电阻的允差等级和允差值
热电阻 允差
有效温度范围/℃
允差值
等级 AA A B c
类型
线绕元件 —50～+250 —100～+450 196~+600 196～+600 50～+150
膜式元件 0~+150 30～+300 50～+500 50~+600
±(0.100℃+0.0017|tl) ±(0.150℃+0.002|t) ±(0.30℃+0.005|tl) ±(0.6℃+0.010|l) ±(0.30℃+0.006|tl)
PRT
CRT 注：1.在600℃到850℃范围的允差应由制造商在技术条件中确定。
2.ItI为温度的绝对值，单位为℃。 若特殊的允差等级与表1给出的允差等级不同，制造商须特别加以注明，包括相应
的有效温度范围。铂热电阻推荐的特殊允差等级应是B级允差值的分数或倍数（如：
1B级、 B级、3B级等）。
1 5
10 5.2稳定性
铂热电阻在经历最高工作温度672h后，其R。值的变化换算成温度后不得大于表1 规定的0℃允差的绝对值。 6通用技术要求 6.1外观 6.1.1热电阻各部分装配正确、可靠、无缺件，外表涂层应牢固，保护管应完整无损，不得有凹痕、划痕和显著锈蚀； 6.1.2感温元件不得破裂，不得有明显的弯曲现象； 6.1.3根据测量电路的需要，热电阻可以有两、三或四线制的接线方式，其中A级和 AA级的热电阻必须是三线制或四线制的接线方式。 6.1.4每支热电阻在其保护套管上或在其所附的标签上至少应有下列内容的标识：
· 类型代号
标称电阻值R。 有效温度范围感温元件数
-
·
·允差等级 ·制造商名或商标 · 生产年月注： 1.如果用符号来表达这些信息，其标识应便于识别。 2.检定标记应置于热电阻的保护套管上或所附的标签上。
3 JJG229—2010
6.2绝缘电阻
感温元件与外壳，各感温元件之间的绝缘电阻均应符合如下规定： a）常温绝缘电阻，热电阻处于温度15℃～35℃，相对湿度45%～85%的环境时，
绝缘电阻应不小于100MQ2；
b）高温绝缘电阻，热电阻在上限工作温度的绝缘电阻应不小于表2规定的值。
表2最小绝缘电阻值
最高工作温度/℃
最小绝缘电阻值/MQ
20 2 0. 5 0. 2
100~250 251~450 451~650 651~850
计量器具控制
7
计量器具控制包括首次检定、后续检定和使用中检验。 7.1检定条件 7.1.1检定设备
检定时所需的标准仪器及配套设备按被检热电阻的类型可从表3中参考选择。选用的原则为：检定时用的标准器、电测仪器以及配套设备引人的扩展不确定度（置信概率力=95%）换算成温度值应不大于被检热电阻允差绝对值的1/4（AA级以上的为1/3）。
表3标准仪器及配套设备技术要求
序号 仪器设备名称
备注
用途用比较法检 亦可用满足不确定时的参考 定度要求的其他标标准
-196℃~+660℃ 二等
标准铂电阻温度计
准温度计
A级及以上用0.005级及以上等级 B级及以下用0.02级及以上等级测量范围应与标准铂电阻、被 测量热电阻
电测仪器提供给热电阻的测量电流应保证功耗引起的温升尽可能小，不会对不确定度评定带来显著影响
电测仪器（电桥或可测量电 检热电阻的电阻值范围相适应 和标准铂电阻阻的数字多用表)
2
保证标准器和被检热电阻的分 阻值的仪器辨力换算成温度后不低于 0.001℃ 如测量Pt100的分辨力不低于 0.1 mΩ
