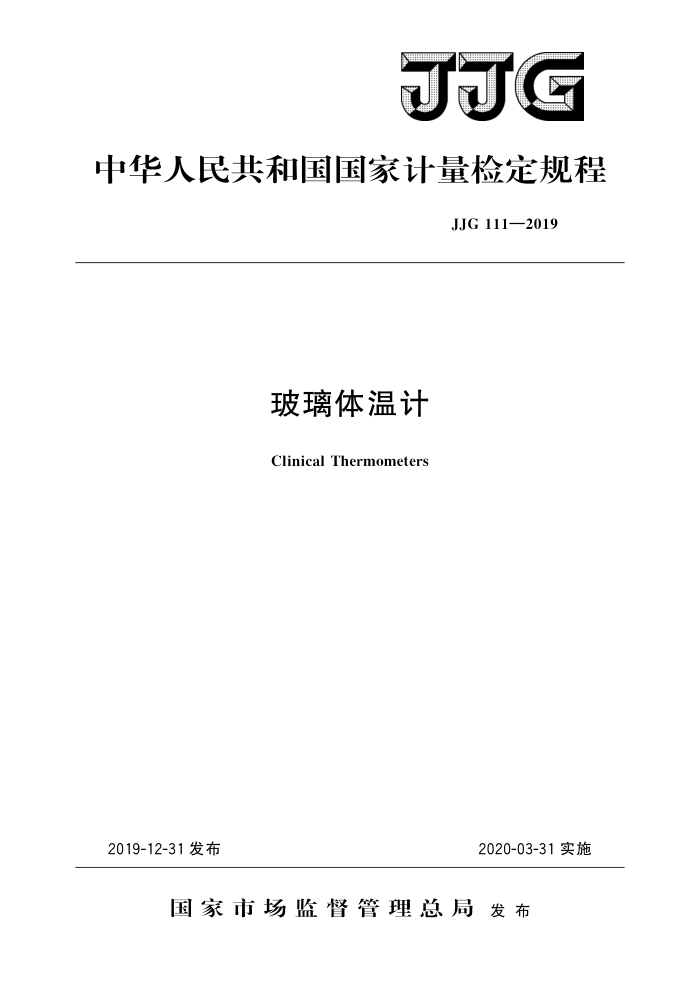

JJG
中华人民共和国国家计量检定规程
JJG 111—2019
玻璃体温计
Clinical Thermometers
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJG111—2019
玻璃体温计检定规程 Verification Regulation of
JJG 111—2019 代替JJG111— -2003
Clinical Thermometers
归口单位：全国温度计量技术委员会主要起草单位：山东省计量科学研究院
北京市计量检测科学研究院
参加起草单位：济南长峰致远仪表科技有限公司
上海市计量测试技术研究院安徽省计量科学研究院中国人民解放军总医院东阿阿华医疗科技有限公司
本规程委托全国温度计量技术委员会负责解释 JJG 111—2019
本规程主要起草人：
董锐 （山东省计量科学研究院）姚敏 (北京市计量检测科学研究院)
参加起草人：
张炯（济南长峰致远仪表科技有限公司）姚丽芳（上海市计量测试技术研究院）贺晓辉（安徽省计量科学研究院）周娟 (中国人民解放军总医院) 王卫健（东阿阿华医疗科技有限公司） JJG111—2019
目 录
引言 1
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (5) (7) (8) (8) (9) (10) (11) (13) 1
范围· 2 引用文件· 3 术语· 3.1标度 3.2标度线 3.3 标度值. 3.4 标度板… 3.5中断.. 3.6 自流· 3.7 难甩·· 4 概述· 4.1原理…. 4. 2 型式· 4.3 用途· 5 计量性能要求 6
..
通用技术要求… 6.1 标度和标志· 6.2 玻璃棒和玻璃套管. 6.3 内标式体温计标度板· 6.4 体温计的顶端 6.5 感温泡 6.6 感温液· 6.7感温液柱· 7 计量器具控制 7. 1 检定条件 7. 2 检定项目 7. 3 检定方法· 7. 4 检定数据处理 7. 5 检定结果的处理. 7.6检定周期. 附录A多支体温计的检定方法附录 B 检定证书或检定结果通知书内页格式附录 C 玻璃体温计检定记录参考格式附录 D 离心机转速计算公式 JJG111—2019
引言
JJF1001一2011《通用计量术语及定义》、JJF1007一2007《温度计量名词术语及定义》和JJF1002一2010《国家计量检定规程编写规则》共同构成支撑本规程制修订工作的基础性规范。
本规程参照了OIMLR7：1979（E）《（具有最高留点结构的水银玻璃）体温计》 （Clinicalthermometers（mercury-in-glass，withmaximumdevice）），采纳了其中体温计类型、刻度、最大允许误差等相关内容进行修订。
本规程代替JJG111一2003《玻璃体温计》检定规程，与JJG111一2003《玻璃体温计》相比，除编辑性修改外主要技术变化如下：
将二等标准铂电阻温度计增加为可选标准器；提高了恒温槽的技术要求；一增加了使用中检查；删除了部分检定项目；修改了示值误差结果判定的方法；增加了同时检定多支体温计的方法说明。
本规程历次版本发布情况：
JJG111—2019; JJG111—2003; JJG111—1989。
II J.JG111—2019
玻璃体温计检定规程
1范围
本检定规程适用于测量范围在30.0℃～43.0℃，具有最高留点结构，感温介质为液体的玻璃体温计（以下简称体温计）的首次检定和使用中检查。
2引用文件
本规程引用下列文件： JJG160标准铂电阻温度计 JJG881标准体温计 JJF1007一2007温度计量名词术语及定义 GB1588玻璃体温计凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语
JJF1007一2007《温度计量名词术语及定义》界定的及以下术语和定义适用于本规程。 3.1标度scale
体温计上一组线条、数字和测量单位符号（℃）的组合，用来指示温度，也称刻度。 3.2标度线scaleline
印刻在玻璃棒或标度板上用以指示温度值的线条，也称刻度线。 3.3标度值scalevalue
印刻在玻璃棒或标度板上用以指示温度值的数字，也称刻度值。
3.4标度板scaleplate
内标式体温计内印刻标度线、标度值和其他符号的平直、有色（如乳白色）的薄片，也称刻度板。 3.5 中断 liquid column gap
体温计的液柱在留点结构以上部分出现断开的状态。
3.6自流liquidcolumnrecedingsolely
体温计感温液柱在留点结构以上部分自行向感温泡方向退缩的现象。
3.7难甩liquidcolumnrecedingdifficultly
在一定外力作用下，体温计感温液柱难以从最低温度标度线以上回缩到最低温度标度线以下的现象。
1 JJG111—2019
4概述 4.1原理
体温计是具有最高留点结构的医用温度计。它利用液体在感温泡与毛细孔（管）内的热膨胀作用来测量体温，同时在感温泡与毛细孔（管）连接处的特殊结构能在温度计冷却时阻碍感温液柱下降，保持所测最高温度的指示位置。 4.2型式
体温计一般分为棒式（图1）和内标式（图2）两种结构型式
r 35
40
37
图1 棒式体温计结构示意图
ulu2
-
pmpmpp
图2内标式体温计结构示意图
4.3用途
体温计用来测量人、动物的体温。按照用途可分为普通人体用体温计、新生儿用体温计、兽用体温计等类型。
计量性能要求
5
体温计示值的最大允许误差应符合表1要求
单位：℃
表1体温计的最大允许误差
体温计类型普通人体用体温计
最大允许误差
-0.15，+0.10
兽用体温计新生儿用体温计
—0.15，+0.15
注：此处与GB1588一致。
6通用技术要求
6.1标度和标志 6.1.1 体温计的标度线、标度值和标志应清晰；应无脱色、污迹和其他影响读数的现象。 6.1.2 体温计的标度线应平直并垂直于毛细孔（管）。正面观察体温计时，主要标度线应与毛细孔（管）相交。 6.1.3体温计的分度值为0.1℃，标度线应分布均匀，两相邻标度线中心的距离应不小于0.55mm，新生儿用体温计两相邻标度线中心的距离应不小于0.50mm。 6.1.4普通人体用体温计应有标度值“37”和“40”，新生儿用体温计应有标度值 2 JJG111—2019
“30”“37”和“40”，兽用体温计应有标度值“38”，其余标度值可只用个位数表示。 6.1.5体温计应具有以下标志：制造厂名或商标、表示国际温标摄氏度的符号“℃”、 制造年代（以两位数或四位数表示）、强检标志等。 6.2玻璃棒和玻璃套管 6.2.1玻璃棒和玻璃套管应光滑透明，无裂痕、斑点或气泡等影响强度和读数的缺陷。 玻璃套管内应清洁，无明显可见的杂质。 6.2.2玻璃棒和玻璃套管应正直，粗细均匀，无明显的弯曲现象。 6.2.3玻璃棒中的毛细孔（管）和玻璃套管中的毛细管应正直，粗细均匀，无影响读数的缺陷。 6.2.4有三棱镜放大要求的体温计，玻璃管背面中部应衬以乳白色或其他颜色的釉带。 正面观察体温计时，毛细孔与全部标度线的投影均应在釉带范围内。毛细孔经棱镜放大后显像应清晰鲜明。 6.3内标式体温计标度板 6.3.1内标式体温计标度板应平直，无影响读数的现象。 6.3.2内标式体温计标度板与连有毛细管的玻璃套管应牢固地连接在一起。 6.4体温计的顶端
体温计的顶端应光滑。 6.5感温泡
感温泡应无影响强度的划痕、气泡等缺陷。感温泡与玻璃棒或玻璃套管熔接部位应熔接牢固、光滑，无明显的歪斜。 6.6感温液
感温液应纯净、干燥、无气泡。感温液在体温计毛细孔（管）内移动后，毛细孔
（管）壁上无影响读数的附着感温液的痕迹。 6.7感温液柱 6.7.1感温液柱应无中断。 6.7.2感温液柱应无自流。 6.7.3感温液柱应无难甩。
7计量器具控制
计量器具控制包括对体温计的首次检定和使用中检查。 7.1检定条件 7.1.1环境条件
环境温度在15.0℃30.0℃，相对湿度不大于80%。环境条件应同时满足电测设备的要求。
具有感温液体泄漏后可及时回收及清洗的设施。 7.1.2标准器与配套设备。
可使用标准体温计或者标准铂电阻温度计作为标准器。标准器与配套设备如表2 所示。
3
