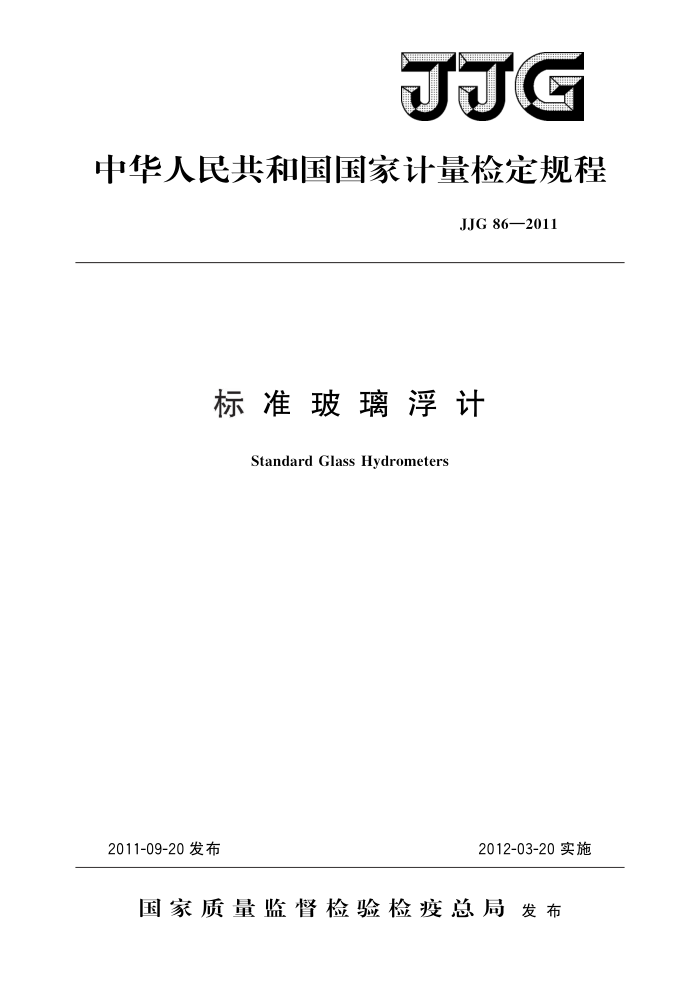

JJG
中华人民共和国国家计量检定规程
JJG 86—2011
标准玻璃浮计
Standard Glass Hydrometers
2012-03-20实施
2011-09-20发布
国家质量监督检验检疫总局发布 JJG 86—2011
标准玻璃浮计检定规程
JJG 86—2011 代替JJG86—2001
Verification Regulation of
Standard Glass Hydrometers
本规程经国家质量监督检验检疫总局于2011年9月20日批准，并自
2012年3月20日起施行。
归口单位：全国质量、密度计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：黑龙江省计量检定测试院
中国测试技术研究院
余姚仪表二厂有限责任公司
本规程委托全国质量、密度计量技术委员会负责解释 JJG 86—2011
本规程主要起草人：
顾英姿 （中国计量科学研究院）陈朝晖（中国计量科学研究院）许常红（中国计量科学研究院）
参加起草人：
徐秀华（黑龙江省计量检定测试院）邵志新（中国测试技术研究院）丁柱一（余姚仪表二厂有限责任公司） JJG86—2011
目 录
范围 2 引用文件 3 术语和计量单位
(1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (6) (10) (10) (11) (13) (14) (15) (17) (20) (21) (22) (24) (26) (27) (28) (29)
1
概述计量性能要求
4
5
..
6 通用技术要求…. 6.1 外观 6.27 标准温度.. 6.3标记. 7计量器具控制 7.1 检定条件.. 7.27 检定项目和检定方法.. 7.3检定结果处理.·. 7. 4 检定周期· 附录A 0℃40℃纯水密度表（不含空气）附录B 20℃时酒精水溶液体积分数g与密度p换算表附录 C 20℃时糖溶液质量分数p与密度换算表附录D 密度小于水的液体毛细常数α 附录E 密度大于水的液体毛细常数α 附录F 碘化钾、碘化汞水溶液毛细常数α 附录 G 糖溶液毛细常数α 附录H 空气密度计算公式附录J 湿空气密度表附录K 静力称量法密度检定原始记录1 附录L 静力称量法密度检定原始记录2 附录M 检定证书内页格式附录N 检定结果通知书内页格式 JJG 86—2011
标准玻璃浮计检定规程
1范围
本规程适用于一等标准密度计、二等标准密度计、一等标准海水密度计、一等标准
酒精计、二等标准酒精计、一等标准糖量计、二等标准石油密度计等质量固定式标准玻璃浮计（以下简称浮计）的首次检定、后续检定和使用中检查。
不适用小于650kg/m3低密度量程标准石油密度计的检定。
2 引用文件
JJF1229一2009质量密度计量名词术语及定义 JG2094一2010密度计量器具检定系统表 GB/T17764一2008密度计的结构和校准原则凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1相对密度relativedensity
在规定条件下，物质密度1与参考物质密度β2之比，用d表示。见公式（1）：
d =p1 / p2
(1)
注：d无单位，即无量纲的量。 在密度测量领域中，参考物质对于液体与固体通常采用纯水，对于气体通常采用与
其气体的压力和温度相同的干燥空气。例如，本规程中标准海水密度计的标尺为相对密度单位，即指海水在17.5℃时密度与纯水在17.5℃时密度之比，用符号d13:来表示。 3.2液体静力称量法hydrostaticweighing
基于阿基米德原理，通过称量浸人液体中的玻璃浮计在稳定状态下所受浮力的大小来确定其浸人部分的体积，并计算得到浮计该点密度值的方法。
4概述
玻璃浮计是一种在液体中能垂直自由漂浮，由它浸没于液体中的深度来直接测量液体密度、相对密度或溶液浓度的仪器，其结构如图1所示。
- JJG 86—2011
6.1.1浮计的测量范围及分度值见表1。 6.1.2浮计的干管和躯体为圆形截面，该截面不得有任何突变，并与其主轴线对称。 6.1.3浮计内不应有油气、水气及其他杂质。干管顶端封口处不能有裂纹和明显的胀大。 6.1.4浮计的压载室采用玻璃隔板式结构固定于浮体底部。 6.1.5 浮计应用无色透明的优质玻璃制造，必须经良好的退火处理。 6.1.6浮计玻璃的体膨胀系数β值应为（25土2）×10-6℃-1。 6.1.7 浮计的玻璃不能有影响强度和妨碍读数的缺陷（如条纹、节瘤、气线和气泡等)。 6.1.8 浮计干管外径不小于3mm，躯体外径应在25mm～35mm之间。 6.1.9标尺必须牢固地粘贴在干管内壁上，不得有松动、扭曲、歪斜和皱缩等现象。 6.1.10标尺应用平滑而无光泽的白色优质纸制作，其内标尺不得有变形、褪色和碳化等现象。 6.1.11标尺刻线必须均匀、清晰，不得有明显的断线及污点，刻线的宽度不能大于 0.15mm。所有刻线必须与浮计轴线相垂直。 6.1.12标尺上的主刻线（最长的）、次刻线和最短的刻线长度分别至少应为干管周长的1/2，1/3，1/4。 6.1.13在标尺首末两端的主刻线外，应有两条以上的附加刻线。最上端的附加刻线与干管顶端的距离应不小于20mm，最下端的附加刻线与躯体和干管焊接处的距离应不小于10mm。 6.1.14标尺上的主刻线，应标注完整清晰的数码，其余刻线可用不完整的数码标注。 6.1.15标尺不能有任何移动，若发现标尺移动，则浮计不得使用。 6.1.16浮计标尺间距的平均宽度，对于一等标准、二等标准分别不小于1.5mm和 1.3mm。 6.1.17浮计干管与液面间的垂直偏差不得大于0.1个分度值。 6.2标准温度
除一等标准海水密度计标准温度为17.5℃，其他浮计的标准温度均为20℃。
6.3标记
浮计内应注明以下内容： a）浮计名称； b）浮计的标准温度； c）浮计内应标明单位，如kg/m3等； d）浮计的编号及出厂年月； e）制造单位名称或商标。
7计量器具控制 7.1检定条件 7.1.1检定用标准器按“液体密度计量器具检定系统”的规定配置，见表2。
3
