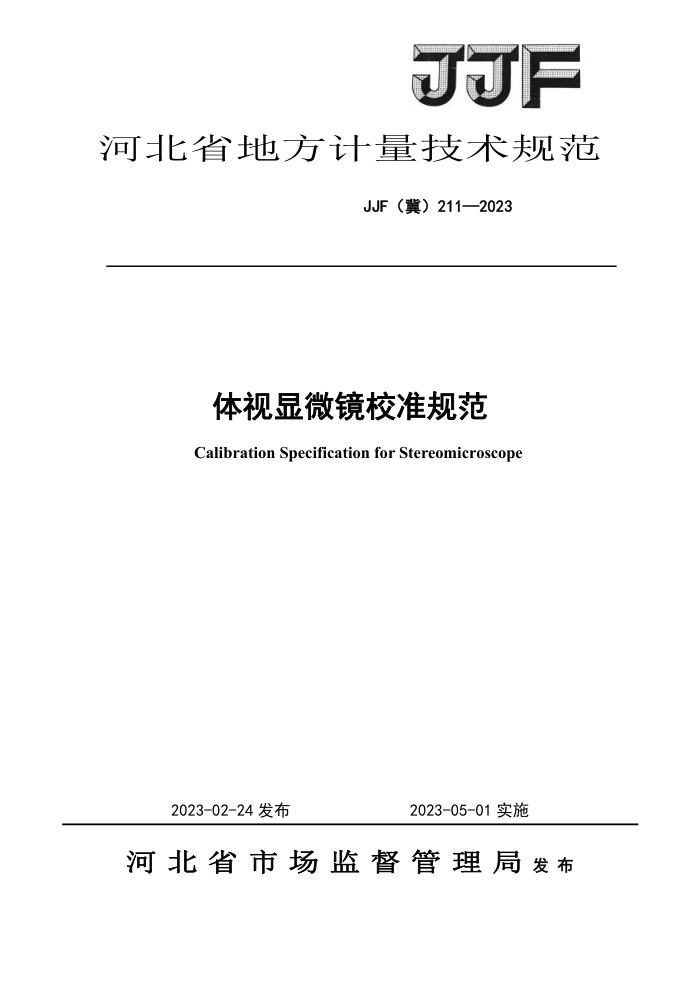

JF
河北省地方计量技术规范
JJF（冀）211—2023
本视显微镜校准规范 Calibration Specification for Stereomicroscope
2023-05-01实施
2023-02-24发布
河北省市场监督管理局发布 JJF（冀）211-2023
体视显微镜校准规范 Calibration Specification for Stereomicroscope
JJF（冀）211-2023
95
RRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRR
归口单位：河北省市场监督管理局起草单位：秦皇岛市计量测试研究所
本规范委托秦皇岛市计量测试研究所负责解释 JJF（冀）211-2023
本规范主要起草人：
王艳 (秦皇岛市计量测试研究所）张斌(秦皇岛市计量测试研究所）刘钊（河北省计量监督检测研究院）
参加起草人：
王开元（秦皇岛市计量测试研究所） JJF（冀）211-2023
目 录
引言 1范围. 2引用文件... 3术语... 4概述... 5计量特性 5.1变倍齐中差.. 5.2分辨力 5.3物镜放大倍数误差. 5.4左右光学系统放大倍数差 6校准条件.. 6.1环境条件.. 6.2校准项目及校准用设备 7校准项目和校准方法.. 7.1变倍齐中差 7.2分辨力. 7.3物镜放大倍数误差. 7.4左右光学系统放大倍数差... 8校准结果表达.. 9复校时间间隔，附录A栅格状分辨率板线宽表附录B物镜放大倍数误差的校准结果的测量不确定度评定
(II) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (4) (5) (5) (5) (6) (7) JJF（冀）211-2023
引言
JJF1071-2010 《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》
和JJF1059.1-2012《测量不确定度评定与表示》共同构成本校准规范制定工作的基础性系
列规范。
本规范在制定过程中参照了JJF1402-2013《生物显微镜校准规范》、GB/T
19864.1-2013《第1部分：普及型体视显微镜》、GB/T19864.2-2013《第2部分：高性能
体视显微镜》和GB/T19863-2005《体视显微镜试验方法》中的相关条款。
本规范为首次制定。
II JJF（冀）211-2023
体视显微镜校准规范
1范围
本规范适用于体视显微镜的校准。
2引用文件
本规范引用下列文件： JJF1059.1-2012《测量不确定度评定与表示》 JJF1071-2010《国家计量校准规范编写原则》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语
变倍齐中差：变倍时像平面的横向位移。
4概述
体视显微镜是通过光学系统将微小物体所成的像放大后，由双目显微镜中两组同样的成像光路，获得具有立体感觉的清晰图像，用于观察物体的表面形貌及组织结构，对于目镜带有分划尺的，可利用分划尺上的刻度测量物体的几何尺寸。
体视显微镜按结构形式可分为连续变倍型、有级变换型、物镜卸换型三种，按照技术性能可分为普及型、高性能和数码体视显微镜三种。
图1高性能体视显微镜的外形图
1一调焦手轮：2一变倍手轮：3一光源：4一弹性压片：5一载物台：6一物镜：7一目镜
- JJF（冀）211-2023
ao
6
图2数码体视显微镜的外形图
1一数码装置；2一调焦手轮：3一变倍手轮；4一弹性压片；5一载物台；6一物镜；7一显示装置： 8一目镜。
5 计量特性 5.1变倍齐中差 5.2分辨力 5.3物镜放大倍数误差 5.4左右光学系统放大倍数差 6 校准条件 6.1环境条件 6.1.1温湿度条件：校准室内温度为室温，相对湿度不大于80%。 6.1.2其他条件：校准室内应无影响测量的灰尘、震动、气流和腐蚀性气体。 6.2校准项目及校准用设备
校准项目及校准用设备见表1。
2
