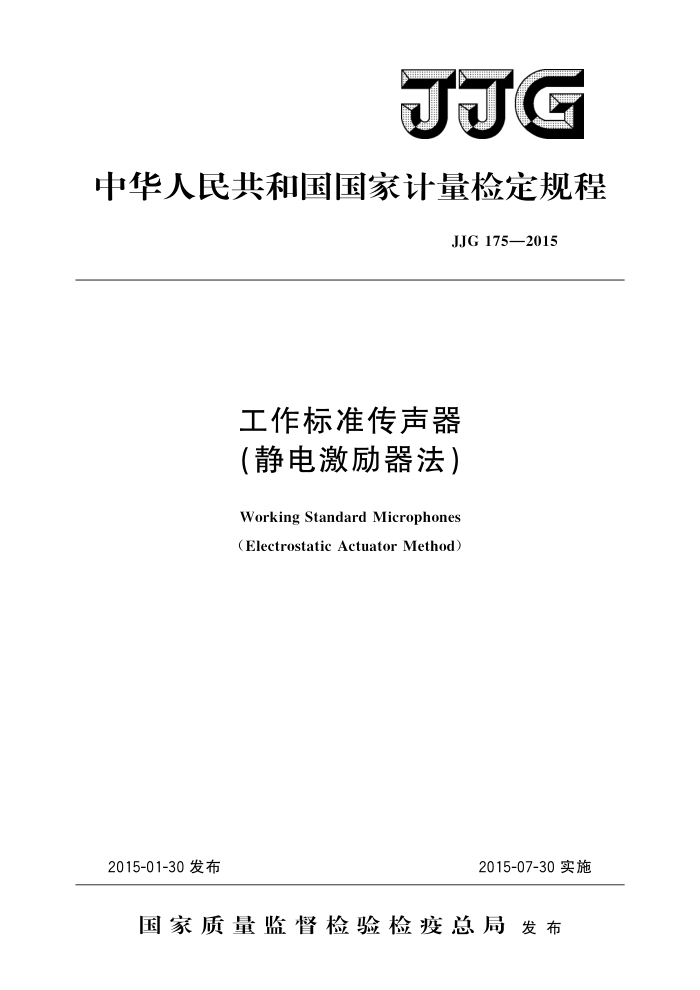

中华人民共和国国家计量检定规程
JJG 175—2015
工作标准传声器（静电激励器法）
Working Standard Microphones (Electrostatic Actuator Method)
2015-01-30发布
2015-07-30实施
国家质量监督检验检疫总局发布 JJG 175—2015
工作标准传声器
（静电激励器法）检定规程
JJG175—2015 代替JJG175—1998
Verification Regulation of Working Standard Microphones (Electrostatic Actuator Method)
归口单位：全国声学计量技术委员会主要起草单位：中国计量科学研究院
浙江省计量科学研究院
参加起草单位：无锡吉兴汽车声学部件科技有限公司
深圳市计量质量检测研究院
本规程委托全国声学计量技术委员会负责解释 JJG 175—2015
本规程主要起草人：
许欢（中国计量科学研究院）牛锋（中国计量科学研究院）裘剑敏（浙江省计量科学研究院）
参加起草人：
何龙标（中国计量科学研究院）黄威（无锡吉兴汽车声学部件科技有限公司）陈成新（深圳市计量质量检测研究院） JJG175—2015
目 录
引言
(I) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (5) (8) (8) (9) (10) (11) (13)
范围· 2 引用文件· 3术语和计量单位 3.1工作标准传声器. 3.2静电激励器。 3.3 传声器的静电激励器响应..
概述· 5 计量性能要求· 5.1灵敏度级 5. 2 灵敏度级的频率响应： 5. 3 动态范围上限· 6 通用技术要求， 6.1 标志· 6.2 出厂校准资料· 7 计量器具控制. 7.1检定条件. 7. 2 检定项目. 7. 3 检定方法 7. 4 检定结果的处理·· 7. 5 检定周期· 附录A 声校准器的静压修正附录 B 声校准器的腔体积修正附录 C 检定证书和检定结果通知书的内页格式附录D 测量不确定度评定实例
4
..
1 JJG175—2015
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》给出的规则和格式编制。
本规程是以国家标准GB/T20441.4一2006《测量传声器 第4部分：工作标准传声器规范》（IEC61094-4：1995，IDT）和国际标准IEC61094-6：2004《测量传声器第6部分：用于测定频率响应的静电激励器》为基础制定。
已发布的JJG1019一2007《工作标准传声器（耦合腔比较法）》和本规程共同代
替JJG175—1998《测试电容传声器》。
本规程所替代规程的历次版本发布情况为：
JJG175—1984; JJG175—1998。
-
II JJG175—2015
工作标准传声器（静电激励器法）检定规程
1范围
本规程适用于满足GB/T20441.4一2006《测量传声器第4部分工作标准传声器规范》规定的工作标准传声器的首次检定、后续检定和使用中的检查。
2 引用文件
本规程引用下列文件： JJF1001—2011通用计量术语及定义 JF1034—2005声学计量名词术语及定义 JJF1293—2011青 静电激励器校准规范 GB3102.7一1993声学的量和单位 GB/T3947—1996声学名词术语 GB/T15173一2010电声学声校准器 GB/T20441.3一2010电声学测量传声器第3部分：采用互易技术对实验室
标准传声器自由场校准的原级方法
GB/T20441.4一2006测量传声器第4部分：工作标准传声器规范 IEC61094-2电声学测量传声器第2部分：采用互易技术对实验室标准传声
器的声压校准的原级方法（Electroacoustics一Measurementmicrophones一Part2：Pri- mary method for pressure calibration of laboratory standard microphones by the reciproc ity technique)
IEC61094-6：2004测量传声器第6部分：用于测定频率响应的静电激励器 (Measurement microphones-Part 6:Electrostatic actuators for determination of fre- quency response)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
本规程采用GB3102.7一1993中规定的量和单位。 JJF1001—2011、JJF1034—2005和GB/T3947—1996中界定的及以下术语和定义
适用于本规程。
本规程根据需要，引用了GB/T20441.4一2006和IEC61094-6：2004中的以下术语和定义： 3.1工作标准传声器workingstandardmicrophone
至少可用以下方法之一校准的传声器： a）IEC61094-2或GB/T20441.3—2010中规定的方法；
1 JJG175—2015
b）与已校准过的实验室标准传声器作比较； c）使用GB/T15173一2010中规定的声校准器。 工作标准传声器应满足机械尺寸和电声性能方面的特定要求，特别是关于时间稳定
性和环境条件相关性的要求。
［GB/T20441.4—2006，定义3.1] 3.2静电激励器electrostaticactuator
用于测定传声器频率响应的装置，它包含一个置于传声器膜片附近的导电刚性平板，在平板和膜片间施加时变电压，可产生均匀地分布在膜片表面上的模拟声压的静电力。
［IEC61094-6：2004，定义3.1] 3.3 传声器的静电激励器响应electrostaticactuatorresponseofamicrophone
用特别设计的静电激励器测得的传声器输出，该输出是频率的函数。静电激励器驱动电压的幅频特性相对于规定频率是均匀的。
注：静电激励器响应的单位为分贝（dB)。 ［IEC61094-6：2004，定义3.2]
4概述
工作标准传声器是一种机械尺寸和电声性能（特别在时间稳定性和环境条件影响方
面）有特定要求的传声器，一般用于声压测量系统和声测量仪器的检定或校准。
5计量性能要求
5.1灵敏度级
工作标准传声器在200Hz～1000Hz范围内的参考频率f。处的最小灵敏度级见表1。f。一般为250Hz。
表1工作标准传声器的最小灵敏度级
计量性能
WS3 60 dB
WS1 —34 dB
WS2 40 dB
最小灵敏度级（参考灵敏度：1V/Pa) 注：WS1型、WS2型、WS3型工作标准传声器的定义见GB/T20441.4一2006。
5.2灵敏度级的频率响应
工作标准传声器灵敏度级的频率响应最大允许误差见表2。
表2工作标准传声器频率响应的最大允许误差
最大允许误差/dB
频率/Hz
WS1 ±0. 5 参考 ±0.5
WS3 ±0. 5 参考 ±0. 5
WS2 ± 0. 5 参考 ±0. 5
20~ fo >f.~2 000
2 JJG175—2015 表2(续)
最大允许误差/dB
频率/Hz
WS1 ±0.75 ±1. 0 ±1.25 ±1. 5 ±1.75 ±2. 0
WS2 ±0. 5 ±0. 5 ±0. 5 ±0.75 ±1. 0 ±1. 25 ±1. 5 ±1.75 ±2. 0
WS3 ±0. 5 ±0. 5 ±0. 5 ±0. 5 ±0. 5 ±0. 5 ±0. 75 ±1. 0 ±1.25 ±1. 5 ±1.75 ±2. 0
2 500 3 150 4 000 5 000 6300 8 000 10 000 12 500 16 000 20000 25000 31500 40000
+2.0,-6.0
+2.0,-6.0
+2.0,6.0
5. 3 动态范围上限
动态范围上限以声压级给出，在160Hz～1000Hz的频率范围内该声压级所引起的总谐波失真为3%，对动态范围上限的要求见表3。
表3 工作标准传声器的动态范围上限
WS1 ≥135 dB
计量性能
WS2 ≥140 dB
WS3 ≥150 dB
动态范围上限（参考20μPa）
6 通用技术要求 6.1 标志
工作标准传声器应具有以下清晰耐久的标志： 1）制造商的名称或商标； 2）产品的型号； 3）产品的序列号。
6.2 出厂校准资料
每个工作标准传声器应附有单独的出厂校准资料。出厂校准资料应包括该工作标准传声器的灵敏度级、正常工作需要的极化电压，如需做静压、温度和相对湿度的修正，则应给出相应的修正系数
3
