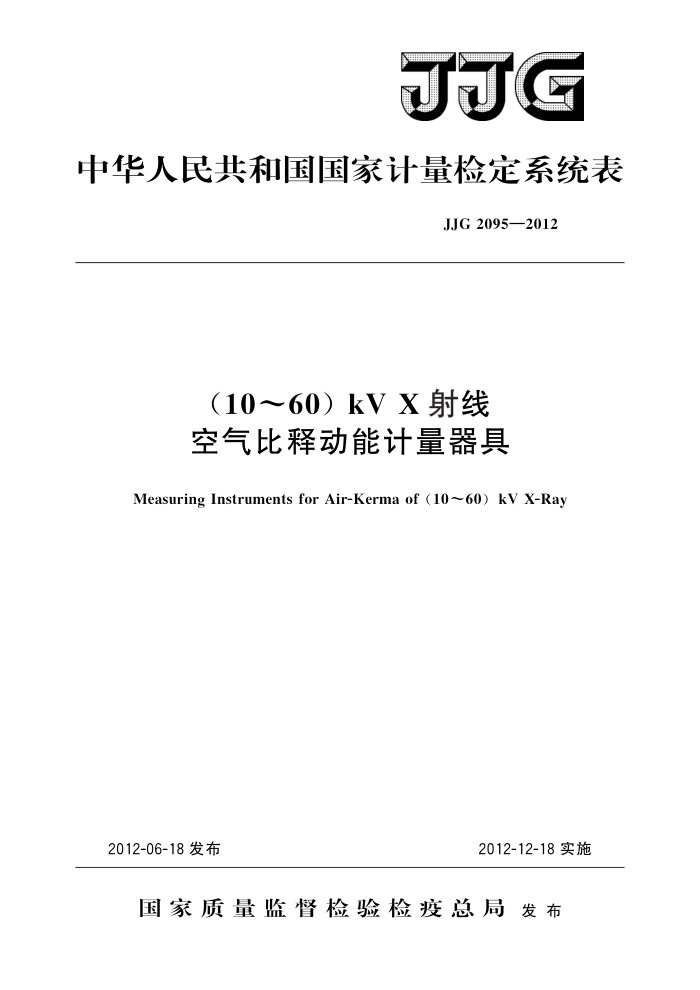

JJG
中华人民共和国国家计量检定系统表
JJG2095—2012
（10～60）kVX射线空气比释动能计量器具
MeasuringInstrumentsforAir-Kermaof(10~60)kVX-Ray
2012-12-18实施
2012-06-18发布
国家质量监督检验检疫总局发布 JJG2095—2012
（10～60）kVX射线空气比释动能
计量器具检定系统表
JJG 2095—2012
Verification Scheme of Measuring Instruments
forAir-Kermaof（10~60)kVX-Ray
归口单位：全国电离辐射计量技术委员会起草单位：中国计量科学研究院
北京计量检测科学研究院
本检定系统表由全国电离辐射计量技术委员会负责解释 JJG2095—2012
本系统表主要起草人：
吴金杰 （中国计量科学研究院）
参加起草人：
杨元第 （中国计量科学研究院）
郭洪涛（北京计量检测科学研究院） JJG2095—2012
目 录
范围 2计量基准 2. 1 （1060）kVX射线空气比释动能国家基准 2. 2 （10～60）kVX射线空气比释动能基准传递的其他标准装置 3计量标准 3.1治疗水平X射线标准装置 3.2 诊断水平X射线标准装置 3.3 防护水平X射线标准装置 3.4环境水平X射线标准装置 4 工作计量器具 4. 1 治疗水平剂量计.. 4.2 医用X射线治疗辐射源 4.3 X射线探伤机.· 4. 4 利用X射线的测量仪表 4. 5 诊断水平剂量计 4. 6 医用诊断X射线辐射源 4. 7 辐射防护用X射线空气比释动能（率）或剂量当量（率）测量、报警仪表 ...(3) 4.8 环境监测用X射线空气比释动能（率）测量仪器
(1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3)
1
(3) (3)
±+
5 （10～60）kVX射线空气比释动能计量器具检定系统表框图 JJG2095—2012
(10～60）kVX射线
空气比释动能计量器具检定系统表
1范围
本检定系统表适用于（1060）kVX射线空气比释动能计量器具的检定。它规定了（10～60）kVX射线空气比释动能国家基准的用途，基准所包括的全套基本计量器具，计量学参数，借助于标准向工作计量器具传递空气比释动能量值的程序，并指明其不确定度和检定方法。
2计量基准
（1060）kVX射线空气比释动能基准计量器具是由基准电离室系统和（10～60）
kVX射线辐射装置组成。 2.1（10～60）kVX射线空气比释动能国家基准 2.1.1 （10～60）kVX射线空气比释动能国家基准用于复现和保存空气比释动能（Gy）的量值，并通过辐射装置向标准计量器具、工作计量器具传递单位量值，以保证全国（10～60）kVX射线空气比释动能量值的统一，其测量空气比释动能率的范围为 (0.01~0.1)Gy/min。 2.1.2（10～60）kVX射线空气比释动能国家基准为自由空气电离室系统，包括平行板自由空气电离室和电离电荷测量系统。电离电荷测量系统测量平行板自由空气电离室的输出电荷。空气比释动能基准在（10～60）kVX射线辐射装置的辐射场中复现空气比释动能量值。 2.1.3 （10～60）kVX射线辐射装置应当符合量值复现和传递的要求。用改变电流和距离等方法扩展量程到（0.01～0.1）Gy/min。 2.1.4（1060）kVX射线空气比释动能国家基准复现空气比释动能量值的扩展不确定度为：Urel=0.56%，包含因子k=2（若无注明，以下均同）。 2.2 （10～60）kVX射线空气比释动能基准传递的其他标准装置
（10～60）kVX射线空气比释动能基准通过辐射装置用替代法向治疗水平标准装置、诊断水平标准装置、防护水平标准装置传递量值。
3计量标准
标准计量器具由标准剂量计和辐射装置组成。标准剂量计通过辐射装置用替代法向工作级剂量计传递量值。 3.1治疗水平X射线标准装置 3.1.1治疗水平X射线标准装置由治疗水平标准剂量计和治疗水平X射线辐射装置组成。 3.1.2治疗水平标准剂量计空气比释动能率测量范围为（0.0110）Gy/min。
1 JJG2095—2012
3.1.3治疗水平标准剂量计校准因子的扩展不确定度Urel不超过2.0%。 3.1.4治疗水平X射线辐射装置空气比释动能率范围为（0.01～0.2）Gy/min 3.2诊断水平X射线标准装置 3.2.1诊断水平X射线标准装置由诊断水平标准剂量计和诊断水平X射线辐射装置组成。 3.2.2诊断水平标准剂量计空气比释动能率测量范围为（0.001～10）Gy/min。 3.2.3诊断水平标准剂量计校准因子的扩展不确定度Urel不超过3.0%。 3.2.4诊断水平X射线辐射装置空气比释动能率范围为（0.0011）Gy/min。 3.2.5诊断水平X射线辐射装置应当符合IEC61267：2005《医用诊断X射线设备测定特性时使用的辐射条件》的要求。 3.3防护水平X射线标准装置 3.3.1防护水平X射线标准装置由防护水平标准剂量计和防护水平X射线辐射装置组成。 3.3.2防护水平标准剂量计空气比释动能率测量范围为（1×10-5～10）Gy/h。 3.3.3防护水平标准剂量计校准因子的扩展不确定度Urel不超过5.0%。 3.3.4防护水平标准剂量计采用比对法向环境水平标准剂量计传递量值。 3.3.5防护水平X射线辐射装置空气比释动能率范围为（1X10-5～10）Gy/h。 3.3.6防护水平X射线辐射装置应当符合GB/T12162.1一2000《用于校准剂量仪和剂量率仪及确定其能量响应的X和参考辐射第1部分：辐射特性及产生方法》的技术要求。 3.4环境水平X射线标准装置 3.4.1环境水平标准装置由环境水平标准剂量计和环境水平X射线辐射装置组成， 3.4.2环境水平标准剂量计空气比释动能率测量范围为（1×10-71×10-4）Gy/h。 3.4.3环境水平标准剂量计校准因子的扩展不确定度Urel不超过7.0%。 3.4.4环境水平X射线辐射装置空气比释动能率范围为（1×10-6～1×10-4）Gy/h。 3.4.5环境水平X射线辐射装置应当符合相关的技术要求。
4工作计量器具 4.1治疗水平剂量计 4.1.1治疗水平剂量计用于检定医用X射线治疗辐射源、X射线探伤机和利用X射线的测量仪表，其空气比释动能率测量范围为（0.01～10）Gy/min。 4.1.2用于检定医用X射线治疗辐射源的治疗水平剂量计校准因子的扩展不确定度 Urel不超过3.0%；用于检定X射线探伤机的治疗水平剂量计校准因子的扩展不确定度 Urel不超过5.0%。 4.1.3治疗水平剂量计用直接测量法向医用X射线治疗辐射源、X射线探伤机和利用 X射线的测量仪表传递量值。 4.2医用X射线治疗辐射源
医用X射线治疗辐射源检定结果中吸收剂量量值的扩展不确定度Urel不超过5%。
2 JJG2095—2012
4.3X射线探伤机
X射线探伤机检定结果中空气比释动能量值的扩展不确定度Urel不超过7%。 4.4利用X射线的测量仪表
利用X射线的测量仪表的允许误差限为士10%。 4.5诊断水平剂量计 4.5.1诊断水平剂量计空气比释动能率测量范围为（0.001～10）Gy/min。 4.5.2诊断水平剂量计测量空气比释动能的扩展不确定度Urel不超过5.0%。 4.5.3诊断水平剂量计用直接测量法向医用诊断X射线辐射源传递量值。 4.6医用诊断X射线辐射源 4.6.1医用诊断X射线辐射源的允许误差限为士10%。 4.7辐射防护用X射线空气比释动能（率）或剂量当量（率）测量、报警仪表 4.7.1辐射防护用X射线空气比释动能（率）或剂量当量（率）测量、报警仪表的空气比释动能率测量范围为（1×10-5～10）Gy/h。 4.7.2防护剂量计的相对固有误差限为士20%；报警仪的相对固有误差限为士30%；其他防护仪表的相对固有误差限为士40%。 4.8环境监测用X射线空气比释动能（率）测量仪器 4.8.1环境监测用X射线空气比释动能（率）测量仪器空气比释动能率测量范围为 (1X10-7~1X10-4）Gy/h。 4.8.2环境监测用X射线空气比释动能（率）测量仪器的相对固有误差限为士20%。 5 （10～60）kVX射线空气比释动能计量器具检定系统表框图（见下图）
3 JJG2095—2012
（10～60）kVX射线空气比释动能计量器具检定系统表框图
(10~60)kVX射线空气比释动能基准 (0. 01 ~ 0. 1) Gy/min
U/r/=0. 56%, k=2
计量基准
(10~60)kVX射线
辐射装置 (0. 01~0. 1) Gy/min
替代法
诊断水平标准剂量计
防护水平标准剂量计
环境水平标准剂量计
治疗水平标准剂量计
（比对法
(0. 001 ~10) Gy/min
(1X10-5~10) Gy/h U/r=5, 0%, k=2
(1X10-7~1×10-4) Gy/h
(0. 01~10) Gy/min Ur/=2. 0%, k=2
U/re/=3, 0%, k=2
U/ra/=7. 0%, k=2
X
量标
准
环境水平 X射线辐射装置
治疗水平 X射线辐射装置 (0. 01 ~ 0. 2) Gy/min
诊断水平 X射线辐射装置 (0. 001 ~1) Gy/min
防护水平 X射线辐射装置 (1X×10-5~10) Gy/
(1X 10-6~ 1 X10-4) Gy/h
替代法
替代法
替代法
替代法
辐射防护用X射线空气比释动能（率）或 环境监测用X射线空气比
治疗水平剂量计 (0. 01~10) Gy/min
诊断水平剂量计 (0. 001~10) Gy/min
释动能（率）测量仪器 (1X 10-7~ 1X10-4) Gy/h
剂量当量（率）测量、报警仪表
(1X10-5~10) Gy/h
Ure/=3. 0%, Ure=5. 0%*, k=2
Ure=5%, k=2
相对固有误差限±20%，±30%，±40%* 相对固有误差限土20%
工
作计量
直接测量法
直接测量法
器具
X射线探伤机
医用诊断X射线辐射源 (0. 001~10) Gy/min
医用X射线治疗辐射源 利用X射线的测量仪表 (0. 01~10) Gy/min (0. 01~10) Gy/min (0. 01~10) Gy/min
允许误差限10%
U/e=5%, k=2 用于检定医用X射线治疗辐射源的治疗水平剂量计的扩展不确定度Ukl≤3.0%；用于检定X射线探伤机及其他的治疗水平剂量计的扩展不确定度Url≤5.0% *防护剂量计的相对固有误差限土20%；报警仪的相对固有误差限土30%；其他防护仪表的相对固有误差限土40%。 注：（10～60)kVX射线空气比释动能工作计量器具可能会有新的产品或不出现的名称，在检定系统表中不可能全部列出。
允许误差限±10%
Ura=7%, k=2
.
对未列入本检定系统表的工作计量器具，必要时可根据其被测量、测量范国和工作原理，参考相应检定系统表中列出的工作计量器具的测量范围和工作原理，确定工作计量器具类别和适合的量值传递途径。
