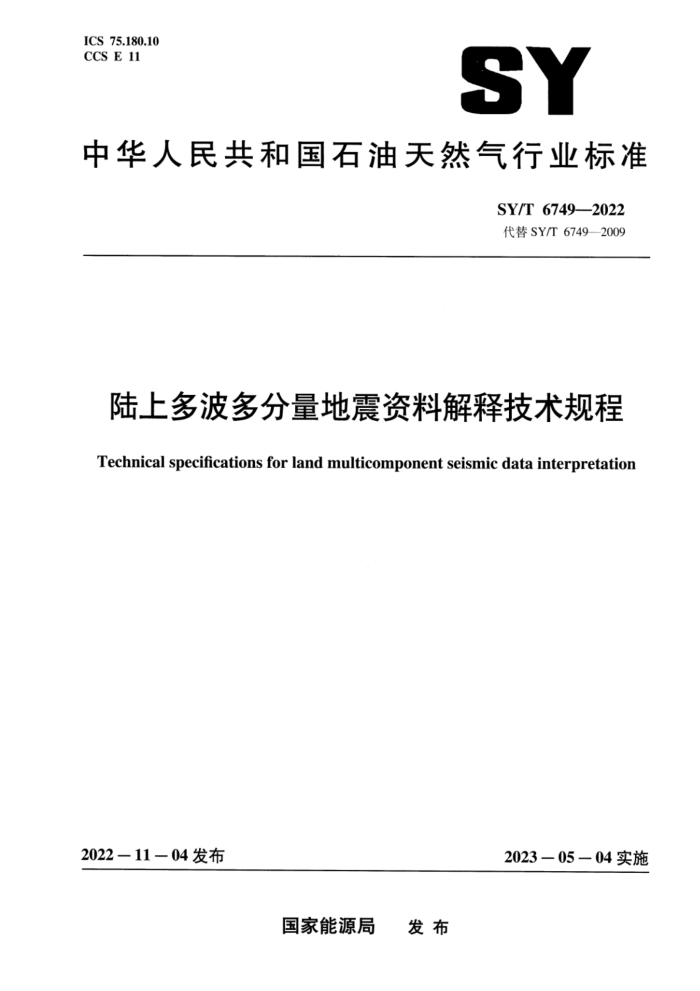

ICS 75.180.10 CCS E 11
SY
中华人民共和国石油天然气行业标准
SY/T6749-—2022 代替SY/T6749—2009
陆上多波多分量地震资料解释技术规程
Technical specifications for land multicomponent seismic data interpretation
2022—11—04发布
2023-05-04实施
国家能源局 发布 SY/T 6749—2022
目 次
前言范围 2
II
规范性引用文件 3 术语和定义 4基础工作 4.1基础资料收集 4.2多波多分量地震资料品质评价 4.3基础资料的整理及检查 5多波多分量地震反射地质层位的标定 5.1多波多分量地震反射地质层位的命名 5.2纵波和横波地震反射地质层位标定 5.3转换波地震反射地质层位标定方法 5.4转换波地震反射地质层位标定技术要求 6多波多分量地震资料一致性校正 6.1 层位时间校正 6.2# 振幅校正 6.3相位校正 6.4频率校正 7多波多分量地震资料解释和构造成图 7.1多波多分量地震资料解释 7.2多波多分量地震资料联合解释 7.3多波多分量地震资料构造成图 7.4地震资料地质解释成果合理性分析 8层序地层解释 9 非构造圈闭解释 10 储层预测 10.1 储层标定 10.2 测井响应分析 10.3 正演模拟 10.4 地震反射特征分析 10.5 多波多分量地震属性分析 10.6 多波多分量地震反演
中
2
专
门
一
一
L
L
工 SY/T 6749—2022
11 裂缝预测· 11.1 数据选择 11.2 裂缝预测技术要求 11.3 裂缝预测结果合理性分析
7
7
成果图件 13 地震资料解释过程质量检查 14 成果报告编写内容 15 资料归档
12
7
7
-
.0....0...00..0..0..8
.E...
.
8
8
II SY/T6749—2022
前言
本文件按照GB/T1.1-—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替SY/T6749—2009《陆上多波多分量地震资料解释技术规范》，与SY/T6749-2009 相比，除编辑性修改外，主要技术变化如下：
a）更改了规范性引用文件的相关内容（见第2章，2009年版的第2章）； b）增加了术语和定义（见第3章） c）增加了基础工作中多波多分量地震数据收集类型（见4.1）： d）增加了多波多分量地震资料品质评价（见4.2）； e）增加了多波多分量地震资料一致性校正（见第6章）； f）更改了多波多分量资料解释和构造成图（见第7章，2009年版的第5章、第6章）： g）更改了储层预测的相关内容（见第10章，2009年版的第9章）： h）增加了裂缝预测的工作内容（见第11章）。 本文件由石油工业标准化技术委员会石油物探专业标准化委员会提出并归口。 本文件起草单位：中国石油集团东方地球物理勘探有限责任公司物探技术研究中心、中国石油集
团东方地球物理勘探有限责任公司研究院、中国石油天然气股份有限公司勘探开发研究院西北分院。
本文件主要起草人：赵尧、李忠、李乐、周义军、王九拴、李海亮、杨海涛、杨静。 本文件及其所代替文件的历次版本发布情况为：
SY/T 6749—2009。
III SY/T 67492022
陆上多波多分量地震资料解释技术规程
1范围
本文件规定了陆上二维、三维多波多分量地震资料的构造解释、储层预测、裂缝预测、成果报告编写、解释过程质量检查等方面的要求。
本文件适用于陆上二维、三维多波多分量地震资料解释。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5331 石油地震勘探解释图件要素规范 SY/T5481地震资料构造解释技术规程 SY/T5928 3地震勘探资料归档规范 SY/T5933地震反射层地震地质层位代号确定原则 SY/T 7002 2储层地球物理预测技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1
多波多分量地震资料multicomponent seismic data 除包含纵波（PP波）地震资料外，还至少包含转换波（PS转换横波或SP转换纵波）、横波（SS
波）地震数据中一种数据的资料集。 3.2
多波多分量地震资料一致性校正consistency correction of multicomponent seismic data 消除或减小由于纵波、横波在介质中传播的速度差异，以及资料采集或处理等非地质因素影响所
造成的纵波、转换波、横波之间在时间、振幅、频率、相位方面差异的过程。
4基础工作
4.1基础资料收集
多波多分量地震资料解释所需各项基础资料应是正式成果，中间成果仅作参考，应用时应注明。 基础资料收集除按SY/T5481、SY/T7002规定的内容外，还应增加如下内容：
a）多波多分量地震数据采集参数： b）横波、转换波偏移后的纯波数据和成果数据：
1 SY/T6749—2022
c》横波、转换波分方位叠加纯波数据及成果数据： d）横波、转换波分人射角（炮检距）叠加纯波数据及成果数据： e）横波、转换波分方位分人射角（炮检距）叠加纯波数据及成果数据： f）快、慢横波叠加纯波数据及成果数据： g）横波、转换波叠前全炮检距（人射角）道集或部分炮检距（入射角）道集； h）径向（R）分量、横向（T）分量叠前道集： i）横波、转换波叠加速度偏移速度和各向异性参数： j）横波低降速带资料、横波表层静校正数据： k）全波列测井资料及处理解释成果资料、多波多分量VSP测井资料及处理解释成果资料、实验
室建立的地球物理参数（速度、振幅、衰减、频率等）和岩石物理性质资料（孔隙度、渗透率、饱和度等）。
4.2多波多分量地震资料品质评价 4.2.1纵波地震资料品质评价
纵波地震资料分层系品质评价按SY/T5481的规定执行。 4.2.2非纵波地震资料品质评价
转换波、横波地震资料分层系品质评价分为三级： a）一级：波组特征清晰、可识别性强，断层断点干脆、地质特征清楚，能可靠对比追踪： b）二级：波组特征清晰、容易识别，部分断层断点干脆、地质现象可识别，可进行对比追踪： c）三级：波组特征不清晰、难以识别，断层断点不干脆、地质现象不清，不能进行可靠对比追踪。
4.2.3评价结果表达方式
多波多分量地震资料品质应按目标或解释层系评价，评价结果可用列表或平面图表示。
4.3基础资料的整理及检查
除按SY/T5481规定的资料内容进行整理和检查外，还应检查各分量资料的数据体范围，空间采样间隔、时间采样间隔和记录长度。
5多波多分量地震反射地质层位的标定 5.1多波多分量地震反射地质层位的命名
地震反射地质层位的命名按照SY/T5933的规定执行，或按合同规定的要求执行。 5.2纵波和横波地震反射地质层位标定
纵波，横波地震反射地质层位的标定按SY/T5481的规定执行。
5.3转换波地震反射地质层位标定方法
转换波地震反射地质层位标定的方法： a）合成地震记录层位标定； b）VSP资料时间域层位标定；
2 SY/T 6749—2022
c）VSP资料深度域层位标定； d）纵波资料参考层位标定。
5.4转换波地震反射地质层位标定技术要求 5.4.1合成地震记录层位标定技术要求
技术要求如下： a）了解工区内各地层的岩性、纵波和横波速度、沉积环境，结合井径曲线、钻时曲线等，检查
各测井曲线有无异常，应对各测并曲线进行环境校正： b）当没有横波测井资料时，应采用合适方法估算横波速度并说明横波估算技术方法： c）地震子波的频谱特征应与标定的转换波井旁地震道的频谱特征相似，当地震资料深浅层频谱
特征差异较大时，应使用时变子波进行标定； d）转换波合成地震记录的极性应与转换波地震部面的极性一致，相位特征接近： e）选择对转换波剖面成像起主要作用的偏移距范围或相应的纵波人射角范围，制作转换波合成
地震记录： f）利用合成地震记录与地震剖面进行对比，建立地震反射层与地质分层之间的关系。
5.4.2VSP资料时间域层位标定技术要求
技术要求如下： a）VSP转换波资料应进行过低降速带表层校正、基准面校正。高程校正等，必要时应进行采集
仪器系统时差校正： b）VSP资料与并旁地震资料的基准面应一致 c）VSP剖面上来自地下同一反射界面的上行转换波反射与转换波地震资料的极性一致、波形
相似： d）走廊叠加标定：将VSP走廊叠加资料与地震资料进行对比，建立地震反射层与地质分层之间
的关系： e）桥式标定：通过非零井源距VSP直达波与上行波的交点确定地质分层的反射时间，建立地质
分层与地震反射时间的联系，显示方式应由单并综合柱状图、测并曲线、上行波场、走廊查加和地震部面等资料组成，样式按照SY/T5331的规定执行。
5.4.3VSP资料深度域层位标定技术要求
技术要求如下： a）VSP转换波资料应进行过低降速带表层校正、基准面校正、高程校正等，必要时应进行采集
仪器系统时差校正； b）VSP资料与井旁地震资料的基准面应一致： c）嵌人标定：将深度域VSP成像剖面嵌人深度域转换波地震剖面中进行对比，建立地震反射层
与地质分层之间的关系。
5.4.4纵波资料参考层位标定技术要求
技术要求如下： a）标准层的确定：纵波和转换波资料的标准层地震反射在区域上具有一定的对应性，可根据地
层结构、岩性、厚度，以及纵波和横波速度信息，将纵波资料的层位引人到转换波资料上；
3 SY/T6749—2022
b）标准层内部的层位确定：在标准层确定的基础上，可根据地层结构、岩性、厚度，以及纵波
和横波速度信息，通过模型正演分析、纵横波速度比分析、同相轴波组特征对比等方法，将纵波资料的层位引人到转换波资料上。
6多波多分量地震资料一致性校正
6.1层位时间校正
各分量数据间同一地质层位的反射时间存在差异，应对时间进行一致性校正： a）各分量层位解释完成后，利用解释的地震反射层位建立纵横波速度比场进行反射时间校正，
使同一层位在各分量剖面上的时间相同 b）利用地层区域纵横波速度比、测井纵横波速度比、岩石物理测量结果评价纵横波速度比场的
合理性。
6.2振幅校正
各分量数据间背景振幅能量不匹配时，应对振幅进行一致性校正： a）宜采用测井资料与多波多分量地震资料联合校正方法： b）根据各分量合成地震记录确定振幅能量比值，并应用该比值校正各分量数据的振幅能量： c）校正后多分量资料在同一显示参数下，背景能量在同一振幅级别。
6.3相位校正
各分量数据间子波相位不一致时，应对相位进行一致性校正，可针对目标层段，对各分量数据进行零相位化处理。 6.4频率校正
各分量数据间子波主频差异较大，不能满足各分量资料联合解释需求时，应对频率进行一致性
校正：
a）可利用测井资料和不同主频的子波制作合成记录，选取有利于各分量联合解释的主频，或选
取使各分量数据调谐厚度一致的主频； b）频率校正处理时，数据应保持相对振幅和信噪比。
7多波多分量地震资料解释和构造成图
7.1多波多分量地震资料解释
纵波、转换波、横波各分量地震资料解释可按照SY/T5481的规定执行。 7.2多波多分量地震资料联合解释
纵波、转换波、横波地震资料联合解释及成果应遵循以下原则： a）地质构造特征、岩性特征、沉积相特征不变性原则： b）反射深度和厚度不变性原则： c）地层层序不变性原则： d）地层微细异常结构特征不变性原则。
4
