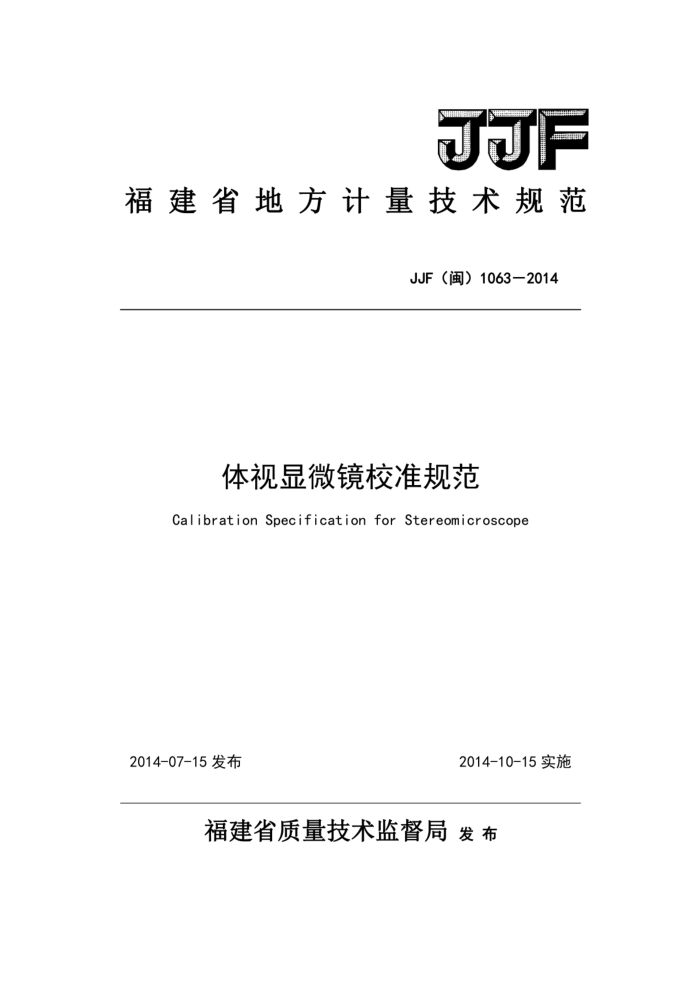

福建省地方计量技术规范
JJF（闻）1063-2014
体视显微镜校准规范 Calibration Specification for Stereomicroscope
2014-07-15发布
2014-10-15实施
福建省质量技术监督局发布 JJF（阀）1063-2014
体视显微镜校准规范 Calibration Specification for
JJF（闽）1063-2014
Stereomicroscope
本规范经福建省质量技术监督局2014年07月15日批准：并自 2014年10月15日起实施。
归口 单位：福建省质量技术监督局主要起草单位：厦门市计量检定测试院参加起草单位：福建省计量科学研究院
麦克奥迪实业集团有限公司
本规范由厦门市计量检定测试院负责解释。 JJF（阔）1063-2014
本规范主要起草人：
邓水发 （厦门市计量检定测试院）郑伟峰 （厦门市计量检定测试院）周灵 （厦门市计量检定测试院）
参加起草人：
刘 震 （福建省计量科学研究院）肖 倩 （麦克奥迪实业集团有限公司） JJF（闽）****-2014
目 录
(II) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (5) (5) (6) (6) (6)
引言 1范围 2引用文件 3术语· 3.1变倍齐焦差 3.2左右齐焦差 3.3变倍齐中差 3.4左右齐中差 4概述 5计量特性 5.1成像清晰范围 5.2变倍齐焦差 5.3左右齐焦差 5.4变倍齐中差· 5.5左右齐中差· 5.6分辨力 5.7物镜放大倍率误差 5.8左右光学系统放大倍率差 6校准条件： 6.1环境条件 6.1.1温湿度条件. 6.1.2其它条件 6.2校准项目及主要测量设备 7校准项目和校准方法： 7.1成像清晰范围. 7.2变倍齐焦差· 7.3左右齐焦差· 7.4变倍齐中差· 7.5左右齐中差 7.6分辨力
1 JJF（闽）1063-2014
(7) (7) (8) (8) (9) (10) (11) (12)
7.7物镜放大倍率误差 7.8左右光学系统放大倍率差。 8校准结果表达。 9复校时间间隔。 附录A栅格状分辨率板线宽表。 附录B校准记录（式样）。 附录C校准证书内容及内页格式附录D物镜放大倍率误差的校准结果测量不确定度评定
nr JJF（闽）1063-2014
引言
JJF1071一2010《国家计量校准规范编写规则》、JF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本校准规范的基础性系列技术文件。
本规范参照GB/T198632005《体视显微镜试验方法》、GB/T19864.1一2005 《体视显微镜（第1部分：普及型体视显微镜）》、GB/T19864.2一2005《体视显微镜（第2部分：高性能体视显微镜）》制定
ⅢI JJF（闽）1063-2014
体视显微镜校准规范
1范围
本规范适用于普及型体视显微镜和高性能体视显微镜的校准。 2引用文件
本规范引用了下列文件： GB/T19863一2005体视显微镜试验方法 GB/T19864.1一2005体视显微镜（第1部分：普及型体视显微镜） GB/T19864.2一2005体视显微镜（第2部分：高性能体视显微镜） GB/T22059—2008/ISO8039：1997显微镜放大率凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
GB/T19864.1—2005、GB/T19864.2—2005、GB/T22059—2008/ISO8039: 1997中界定的以及下列术语和定义适用于本规范。 3.1变倍齐焦差
变换物镜倍数时，由于像面的位移导致成像不清晰而需要重新调焦的位移。 注：在国标中称为“齐焦”
3.2左右齐焦差
在固定倍率情况下，左右光学系统不同焦面位置差异。 注：国标中称为“左右光学系统的聚焦差”。
3.3变倍齐中差
变倍时像平面的横向位移。 3.4左右齐中差
物面中央物点的像在左右视场内对应位置的一致性。
4概述
体视显微镜是通过光学系统将微小物体所成的像放大后，由双目显微镜中两组同样的成像光路，获得具有立体感觉的清晰图像，用于观察物体的表面形貌及组织结构，并利用分划板上的刻度尺测量物体的几何尺寸。
1 JJF（闽）1063-2014
体视显微镜按结构形式可分为连续变倍型、有级变换型、物镜卸换型三种，按照技术性能可分为普及型与高性能两种。
图1为一种常见的体视显微镜的外形图。
8 9
1 2 3
10
11 12 13
4
5 6
14
15
图1体视显微镜的外形图
1一目镜；2一视度调节圈；3一目镜筒；4一变倍手轮；5一弹性压片；6—载物台；7一底座；8一棱镜罩；9—电源线：10—立柱；11—调焦滑座；12—调焦手轮；13—光源；14—物镜；15—亮度调节旋钮。
5 计量特性 5. 1 成像清晰范围
体视显微镜视场成像清晰范围应满足表1中的要求：
表1成像清晰范围
普及型
高性能
上下方向≥60%，左右方向≥50%。
上下方向≥70%，左右方向≥60%
5.2 变倍齐焦差
体视显微镜变换不同放大倍率物镜时，变倍齐焦差一般不大于0.6mm。 5.3左右齐焦差
目镜光学系统的左右齐焦差一般不大于1.5DF。Dr按照下式计算：
1
D= 2×(NA)2 元
(1)
7×NA×M
2
