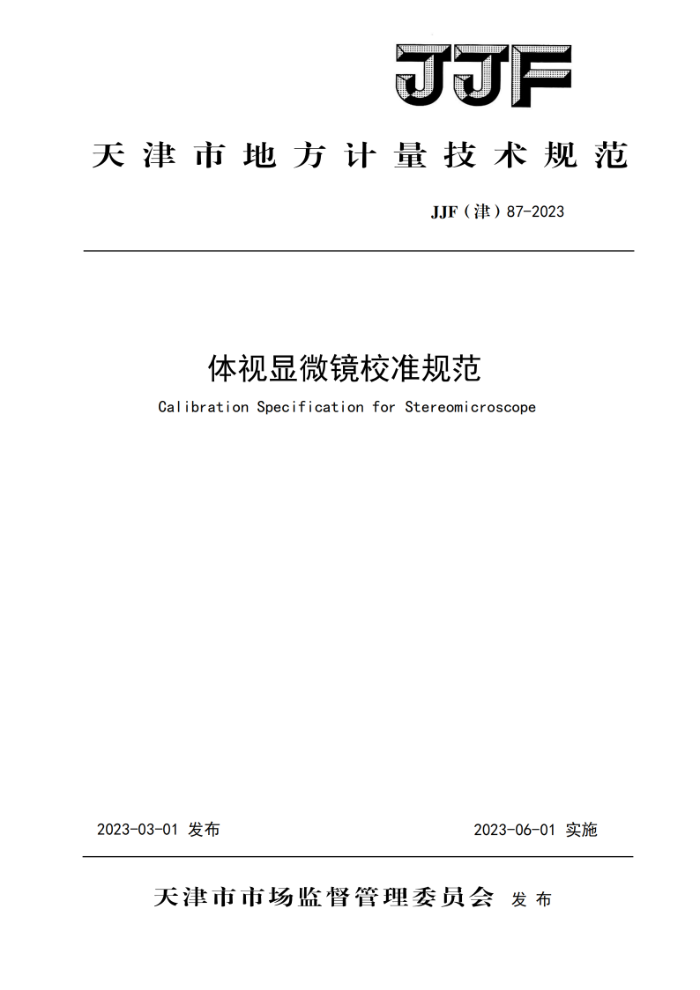

JJF
天津市地方计量技术规范
JJF（津）87-2023
体视显微镜校准规范
Calibration Specification for Stereomicroscope
2023-03-01 发布
2023-06-01 实施
天津市市场监督管理委员会发布 JJF(津) 87-2023
体视显微镜校准规范 Calibration Specification for
JJF(津) 87-2023
Stereomicroscope
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津) 87-2023
本规范主要起草人：
李青 (天津市计量监督检测科学研究院) 刘红光 （天津市计量监督检测科学研究院）
李凌梅 （天津市计量监督检测科学研究院）
陈洁 (天津市计量监督检测科学研究院)
参加起草人：
马艺清 (天津市计量监督检测科学研究院) JJF(津)87-2023
目录
(I) (1) :(1) :(1) (1) .(1) : (2) (2) :(2) (2) (2) :(2) (3) (3) :(3) (3) (4) .(4) :(4) :(5) ..(7) (10)
引 信
范围 2 引用文件· 3 概述· 4 计量特性 4. 1 总放大倍率误差· 4. 2 左右光学系统的放大率差.· 4.3左右视场中心相对偏差· 4. 4 示值误差
校准条件 5.1环境条件 5. 2 校准用标准器 6 校准项目和校准方法· 6. 1 总放大倍率误差 6.2 左右光学系统的放大率差…· 6.3 左右视场中心相对偏差· 6.4 示值误差 7 校准结果表达 8 复校时间间隔附录A体视显微镜示值误差测量结果的不确定度评定附录B体视显微镜总放大倍率误差测量结果不确定度评定.…· 附录C校准结果内容·
5 JJF(津)87-2023
引 言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》 和JJF1059.1-2012《测量不确定度评定与表示》是共同构成本规范制定工作的基础性系列规范。
本规范在制定过程中参照了JJF1402-2013《生物显微镜校准规范》、JJF1914-2021 《金相显微镜校准规范》、GB/T19864.1-2013《体视显微镜第1部分：普及型体视显微镜》、GB/T19864.2-2013《体视显微镜第2部分：高性能体视显微镜》和GB/T19863-
2005《体视显微镜试验方法》中的相关条款。
本规范为首次制定。
II JJF(津)87-2023
体视显微镜校准规范
1范围
本规范适用于双目体视显微镜及带有图像接收系统的体视显微镜的校准。
2 引用文件
本规范引用了下列文件： GB/T19864.1体视显微镜第1部分：普及型体视显微镜 GB/T19864.2体视显微镜第2部分：高性能体视显微镜凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3 概述
体视显微镜通过光学成像系统将微小物体所成的像放大后，进而获得具有立体感的图像，具有大景深及高分辨力等优点，主要用于观察物体的组织结构及表面形貌。根据体视显微镜观察物体图像的方式，可分为目镜观察式和图像式体视显微镜，其示意图如图1、图2。
9
6
3
图1目镜观察式体视显微镜示意图
图2图像式体视显微镜示意图 1-目镜：2-目镜简：3-物镜：4-载物台： 5-换倍旋钮：6-立柱：7-调焦旋钮：8-相机：9-电脑
1-目镜：2-目镜简：3-物镜：4-载物台
5-底座：6-调焦旋钮：7-换倍旋钮
计量特性
4
4.1总放大倍率误差
1 JJF(津)87-2023
总放大倍率最大允许误差不超过±10%。 4.2．左右光学系统的放大率差
左右光学系统的放大率差不超过2%。 4.3左右视场中心相对偏差
左右视场中心相对偏差应符合以下要求：上下方向：不大于0.2mm；左右方向：不大于0.4mm。
4.4示值误差
图像式体视显微镜示值最大允许误差不超过±10μum。 注：校准工作不判定合格与否，上述计量特性要求仅供参考。
5 校准条件 5.1环境条件
温度：（20±10）℃,相对湿度45%～85%。 校准前被校准仪器和校准用标准器在室内连续平衡温度不小于2h。校准室内应无影
响测量的灰尘、振动、气流和腐蚀性气体。 5.2校准用标准器
校准用标准器及计量特性要求见表2。
表2校准用标准器及计量特性
序号
校准项目
校准用标准器及计量特性
标准玻璃线纹尺，分度值0.1mm，MPE：±2um 标准玻璃线纹尺，分度值0.01mm，MPE：±2μm
总放大倍率误差
1
倍率计：分度值0.1mm，MPE:±10μm 标准玻璃线纹尺，分度值0.1mm，MPE：±2um
2 左右光学系统的放大率差 标准玻璃线纹尺，分度值0.01mm，MPE：±2μm
倍率计：分度值0.1mm，MPE:10μm
十字分划板
左右视场中心相对偏差 10X标准分划目镜：分度值为0.1mm，任意两刻线间
3
最大允许误差±5um
标准玻璃线纹尺，分度值0.1mm，MPE：±2um 标准玻璃线纹尺，分度值0.01mm，MPE：±2um
示值误差
4
注：允许使用其他满足测量不确定度要求的标准器进行校准。
2 JJF(津)87-2023
6 校准项目和校准方法
在校准前首先检查仪器外观，各部分相互作用及视场清晰度，视场内不应有影响测量的霉斑、脏物、划痕等。可运动部分的移动或转动应平稳舒适，定位可靠，没有滞涩或急跳现象。显微镜调焦机构运行应平稳，不应由于本身质量或附加装置的质量而有自行下降现象，在确认没有影响计量特性的因素后再进行校准。 6.1总放大倍率误差
将标准玻璃线纹尺置于被测显微镜载物台的居中位置上，调节调焦机构，在最低和最高倍率下，使标准玻璃线纹尺在目镜分划尺上成像清晰。将倍率计置于被测显微镜目镜上，调节像面距离使标准玻璃线纹尺在倍率计分划尺上成像清晰，调节倍率计位置，使两刻线平行，分划尺左端刻线与标准玻璃线纹尺左端刻线对齐，在分划尺右端读取标准玻璃线纹尺刻线像的相应刻线示值，读取标准玻璃线纹尺和分划尺的长度Y和Y。
Y
β总=文 ×100%
(1)
式中： β总一一总放大倍率实测值; Y一一标准玻璃线纹尺所用间距标称长度； Y一一倍率计分划尺上读得标准玻璃线纹尺所用间距像的实际值。 总放大倍率误差以标称放大倍率与实测总放大倍率之差的相对误差确定，具体见公
式(2)。
β标-β总 × 100% Aβ总= β总
(2)
式中： Aβ总一一总放大倍率误差; β总一一总放大倍率实测值； β标 一一总放大倍率标称值。
6.2左右光学系统的放大率差
按照6.1的步骤，对左右两个观察系统的放大倍率分别进行测量，依据公式(1)分别计算得到两观察系统放大倍数，其差值的绝对值即为校准结果。 6.3左右视场中心相对偏差
3
