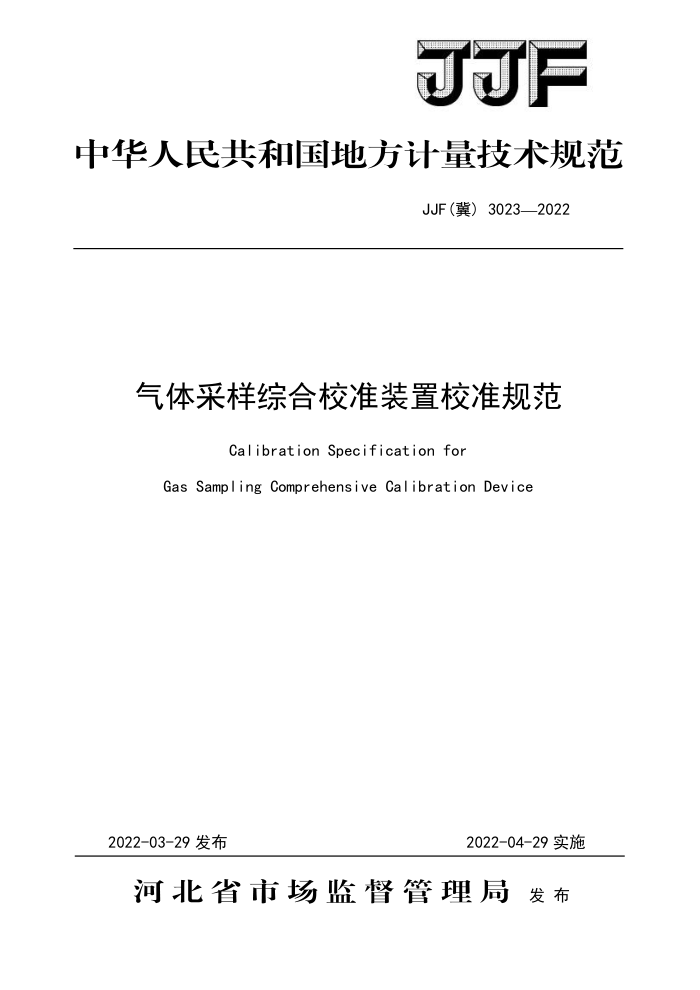

中华人民共和国地方计量技术规范
JJF（冀）3023—2022
气体采样综合校准装置校准规范
Calibration Specification for
Gas Sampling Comprehensive Calibration Device
2022-04-29实施
2022-03-29发布
河北省市场蓝督管理局 厂发布 JJF（冀）2023-2022
气体采样综合校准装置
JJF (冀) 30232022
校准规范
CalibrationSpecificationfor
Gas SamplingComprehensive CalibrationDevice
归口单位：河北省市场监督管理局
起草单位：河北省计量监督检测研究院
北京市计量检测科学研究院
天津市计量监督检测科学研究院
本规范委托河北省计量监督检测研究院负责解释 JJF（冀）2023-2022
本规范主要起草人：
牛立娜（河北省计量监督检测研究院）
孟成林（河北省计量监督检测研究院）刘（北京市计量检测科学研究院）
李毅堂（天津市计量监督检测科学研究院
参加起草人：
李国栋（河北省计量监督检测研究院）
杨光磊（河北省计量监督检测研究院）
关瑜（青岛崂应海纳光电环保集团有限公司）经亚纯（河北省计量监督检测研究院）王磊（河北省计量监督检测研究院）王炎（河北省计量监督检测研究院） JJF（冀）2023-2022
目 录
引 言 1范围. 2 引用文件 3 术语和计量单位
II
3.1术语 3.2计量单位.
4概述.
2
4.1结构及工作原理 4.2用途
2
3
5计量特性. 6校准条件.
3
4
6.1环境条件 6.2气源要求. 6.3校准用设备校准项目和校准方法 7.1校准项目 7.2校准方法校准结果的表达.
4
4
7
4
5
8 9复校时间间隔. 附录A校准记录的参考格式附录B校准证书的（内页）参考格式附录C不确定度评定实例附录D极差系数表
8
8
9
14 15 21 JJF（冀） 2023-2022
引言
JJF1001《通用计量术语及定义》、JJF1004《流量计量名词术语及定义》、JJF
1071《国家计量校准规范编写规则》和JJF1059.1《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性文件。本规范参照JJG586《皂膜流量计》、JJG633 《气体容积式流量计》、JJG640-2016《差压式流量计》，并结合我国气体采样流量综合校准装置的技术水平及行业现状编制而成。
本规范为首次发布。
I JJF（冀）2023-2022
气体采样综合校准装置校准规范
1范围
本规范适用于气体采样综合校准装置流量参数的校准。
气体采样综合校准装置包括：智能高精度综合标准仪，便携式气体、粉尘、
烟尘采样仪综合校准装置，智能综合流量压力校准仪，综合校准仪等。
25 引用文件
JJG586皂膜流量计 JJG633气体容积式流量计 JJG640-2016差压式流量计 JJF1001通用计量术语及定义 JJF1004流量计量名词术语及定义 HJ/T374-2007总悬浮颗粒物采样器技术要求及检测方法 HJ/T375-2007环境空气采样器技术要求及检测方法 HJ/T376-200724小时恒温自动连续环境空气采样器凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1术语
JJF1001、JJF1004界定的及以下术语和定义适用于本规范 3.1.1气体采样综合校准装置gassamplingcomprehensivecalibrationdevice
由皂膜测量模块、容积测量模块、差压测量模块中的一种或多种组合而成，具有明确的流量分段，用作检测大气采样器、烟气采样器、粉尘采样器、烟尘采样器、总悬浮颗粒物采样器等气体采样器的校准装置，以下简称“装置”。 3.1.2微流量段microflowsection
测量范围一般为但不限于（100～5000）mL/min，一般用于大气采样器、 烟气采样器、粉尘采样器的检测。 3.1.3小流量段smallflowsection
测量范围一般为但不限于（5～80）L/min，一般用于粉尘采样器、烟尘采
1 JJF（冀）2023-2022
样器的检测。 3.1.4中流量段mediumflowsection
测量范围一般为但不限于（80～120）L/min，一般用于中流量总悬浮颗粒物采样器的检测。 3.1.5大流量段largeflowsection
测量范围一般为但不限于（800～1200）L/min，用于大流量总悬浮颗粒物
采样器的检测。 3.1.6流量系数flowfactor
与流量有关，为修正其测量误差而设定的系数。
3.2计量单位 3.2.1体积单位：立方米，符号m；或升，符号L：或毫升，符号mL。 3.2.2时间单位：分钟，符号min：或小时，符号h。 3.2.3流量单位：立方米每分钟，符号m/min；或升每分钟，符号L/min；或毫升每分钟，符号mL/min。 3.2.4压力单位：帕，符号Pa；或千帕，符号kPa。 3.2.5温度单位：摄氏度，符号℃；或开尔文，符号K。
4概述 4.1结构及工作原理
装置一般由皂膜测量模块、容积测量模块、差压测量模块中的一种或多种组合而成，具有明确的流量分段，装置常见结构见图1-1、图1-2。
显示器
差压传感器
上限传感器
微处理器
下限传感器
T
孔口测量模块
容积测量模块
皂膜测量模块
图1-1装置结构示意图
n
