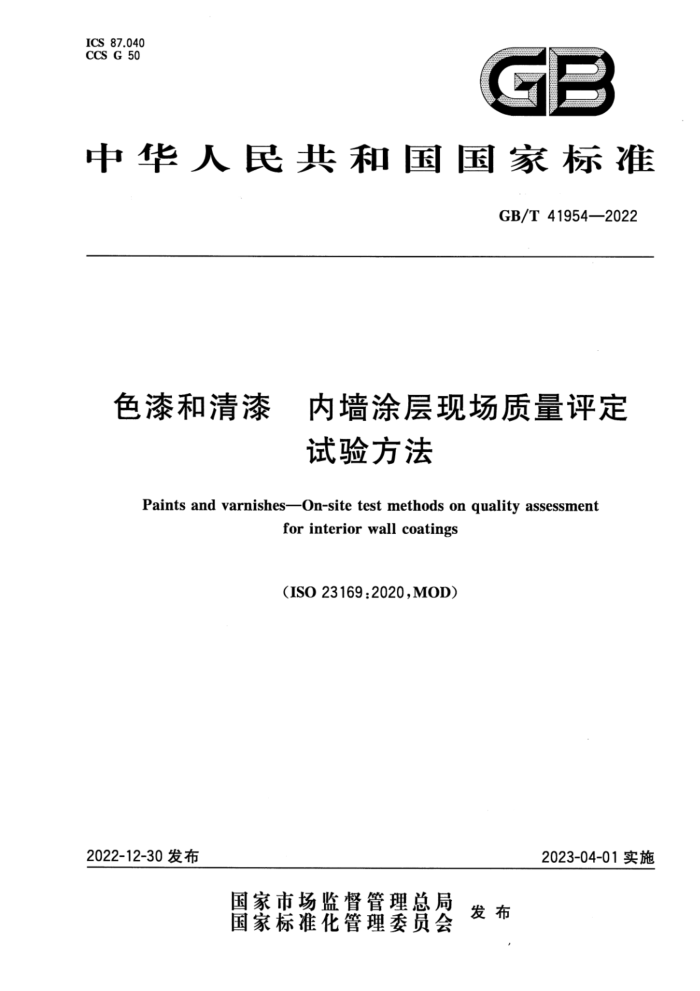

ICS 87.040 CCS G 50
G
中华人民共和国国家标准
GB/T41954—2022
色漆和清漆 内墙涂层现场质量评定
试验方法
Paints and varnishes-On-site test methods on quality assessment
for interior wall coatings
（IS023169:2020,MOD）
2023-04-01实施
2022-12-30发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T41954—2022
目 次
前言引言 1范围 2
规范性引用文件术语和定义符号
3
4 5 现场可清洁性（污渍去除）试验
..
5.1 原理 5.2 仪器 5.3 试剂 5.4 试验步骤 6
现场耐湿擦洗性试验 6.1 原理 6.2 仪器 6.3 试验步骤· 7 精密度· 8 试验报告附录A（资料性）本文件与ISO23169：2020技术差异及其原因附录B（资料性） 不同海绵对可清洁性试验结果的影响附录C（资料性）评价涂层污渍去除性能所使用的其他污渍类型 C.1污渍类型.. C.2 试验步骤· C.3 对三种类型污渍的涂层污渍去除性能的评价标准附录D（资料性） 可清洁性（污渍去除）试验结果的重复性参考文献
10
10
10
15
13
15
16
16 16 16
? GB/T 41954—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件修改采用ISO23169：2020《色漆和清漆内墙涂层现场质量评定试验方法》。 本文件与ISO23169：2020相比做了下述结构调整：
增加了5.3.1；5.3.2对应ISO23169：2020中的5.3.1，5.3.3对应ISO23169：2020中的5.3.2； —6.2.6对应ISO23169;2020中的6.2.7,6.2.7对应ISO23169：2020中的6.2.8；
删除了ISO23169：2020中的6.3.4.1条题；附录C对应ISO23169：2020中的附录A，附录D对应ISO23169：2020中的附录C。
本文件与ISO23169：2020相比，存在较多技术差异，在所涉及的条款的外侧页边空白位置用垂直单线（I)进行了标示。这些技术差异及其原因一览表见附录A。
本文件做了下列编辑性改动：
一删除了ISO23169：2020中3.2的注； —更改了3.4的注，将ISO11998”改为“ISO11998：2006”；
规范了各个图中的序号标引方法。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油和化学工业联合会提出。 本文件由全国涂料和颜料标准化技术委员会（SAC/TC5)归口。 本文件起草单位：东莞市万科建筑技术研究有限公司、陶氏化学（中国)投资有限公司、中海油常州
涂料化工研究院有限公司、标格达精密仪器（广州)有限公司、宁波新安涂料有限公司、深圳市广田环保涂料有限公司、安徽江准汽车集团股份有限公司、国恒信（常州）检测认证技术有限公司、立邦涂料（中国)有限公司、三棵树涂料股份有限公司、青岛居芳环保技术有限公司、常州光辉化工有限公司、四川国恒信检测认证技术有限公司、广东恒和永盛集团有限公司、河北天昕建设集团有限公司、广东衡光新材料科技有限公司、上海岐海防腐工程技术有限公司、阿克苏诺贝尔漆油（上海)有限公司、佛山市漆之彩化工有限公司、厦门市政工程研究所有限公司、生态环境部环境规划院、清远高新华园科技协同创新研究院有限公司、紫荆花涂料（上海)有限公司、厦门神石多彩节能科技有限公司、福建省中建检测技术有限公司、江苏凯伦建材股份有限公司、福建工大岩土工程研究所有限公司、长兴材料工业（广东)有限公司、福州市建筑科学研究院有限公司、福建比美特环保集团有限公司、湖南航天三丰科工有限公司、兰舍硅藻新材料有限公司、无锡市造漆厂有限公司、南平市建阳区美乘化工涂料有限公司、龙岩市宝丽建材科技有限公司、福建榕科捷工程检测有限公司、万科企业股份有限公司、浙江元本检测技术股份有限公司、漳州市祥豪涂料工贸有限公司。
本文件主要起草人：彭菊芳、王蕴、南璇、孔志元、杨卫疆、何汶华、周文沛、姜经帅、李昶、徐金宝、 徐新祥、刘峰、唐磊、林昌庆、刘彩霞、股立平、陈丰、李伟、孔德峰、闫树德、李承宇、陈刚、王桦、蔡亮、 黄明东、王宁、李廷标、奉先波、邢俊、林金灿、杨志勇、钱亦萍、贺小刚、周娉婷、龚毅剑、夏海斌、刘华明、 杨艺聪、于春生、顾柳燕、施祖成、王庆晗、潘昕、蔡时标、蔡德河。
1 GB/T 41954—2022
引 言
典型的内墙涂层体系（见图1)通常是由厚层腻子、1道底漆和2道面漆组成。因此，最终内墙涂层的质量取决于由腻子、底漆和面漆组成的整个涂层体系。此外也与施工状况有关，如涂层厚度、涂料-水的稀释比例等，他们对最终涂层体系的质量有显著影响。
2 3 4
标引序号说明： 1—基材(墙体); 2——腻子； 3一底漆(1道）；
面漆（2道）。
4-
图1典型的内墙涂层体系
在全球范围内的市场上没有标准的现场试验方法来检查整个涂层体系的性能。目前，所谓的“现场试验方法”主要依靠目测、指甲刮擦及触摸等方法来进行。这些方法非常主观，因为即使对于相同的墙面涂层体系，不同人员可能会得到不同结果，且这些结果不可重复。因此，本文件提供的标准的试验方法用于墙面涂层的现场质量评定。使用这些标准的试验方法可以帮助区分内墙涂料涂层质量的好坏。
II GB/T41954—2022
色漆和清漆 内墙涂层现场质量评定
试验方法
1范围
本文件规定了两种用于评价内墙涂层质量的现场试验方法[即现场可清洁性（污渍去除)试验和现场耐湿擦洗性试验]。
本文件适用于三刺激值Y1。大于25的白色和浅色涂层。该三刺激值是通过对在黑色基材上涂覆的涂层制得的试样测量得到的。
可清洁性试验适用于评定颜料体积浓度(PVC)在18%和临界颜料体积浓度(CPVC)之间的涂料的涂层质量。现场耐湿擦洗性试验方法适用于评定PVC浓度接近或高于CPVC的涂料的涂层质量。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6682一2008分析实验室用水规格和试验方法（ISO3696：1987，MOD） GB/T10807--2006软质泡沫聚合材料硬度的测定（压陷法）(ISO2439：1997，IDT) GB/T22864毛巾 GB/T37356色 色漆和清漆涂层目视评定的光照条件和方法（GB/T37356一2019，ISO13076：
2012,IDT)
ISO4618色漆和清漆术语和定义（Paintsandvarnishes—Termsanddefinitions）注：GB/T52062015色漆和清漆术语和定义(ISO4618：2014，IDT) ISO4628-1色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的标识
第1部分：总则和标识体系（Paintsandvarnishes—Evaluationofdegradationofcoatings—Designation of quantity and size of defects,and of intensity of uniform changes in appearance-Part l: General in- troduction and designation system)
注：GB/T30789.1一2015色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均勾变化程度的标识
第1部分：总则和标识体系（ISO4628-1：2003，IDT) ISO4628-6：2011色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的
标识第6部分：胶带法评定粉化等级（Paintsandvarnishes—Evaluationofdegradationofcoatings Designation of quantity and size of defects ,and of intensity of uniform changes in appearancePart 6: Assessment of degree of chalking by tape method)
注：GB/T30789.6一2015色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的标识
第6部分：胶带法评定粉化等级（ISO4628-6：2011，IDT） ISO4628-7：2016色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均匀变化程度的
标识第7部分：天鹅绒布法评定粉化等级（Paintsandvarnishes—Evaluationofdegradationofcoat
1 GB/T41954—2022
ingsDesignation of quantity and size of defects and of intensity of uniform changes in appearance Part 7: Assessment of degree of chalking byvelvet method)
注：GB/T30789.7-2015色漆和清漆涂层老化的评价缺陷的数量和大小以及外观均勾变化程度的标识
第7部分：天鹅绒布法评定粉化等级(ISO4628-7：2003，IDT) ISO6504-3：2019色漆和清漆遮盖力的测定第3部分：砖用、混凝土和室内用涂料遮盖力的
测定(Paintsandvarnishes—Determinationofhidingpower—Part3：Determinationofhidingpowerof paints for masonry, concrete and interior use)
注：GB/T23981.1一2019色漆和清漆遮盖力的测定第1部分：白色和浅色漆对比率的测定（ISO6504-3：
2006,MOD) CIE1964补充标准色度系统（supplementarystandardcolorimetricsystem）
3术语和定义
ISO4618界定的以及下列术语和定义适用于本文件。 ISO和IEC在以下地址维护用于标准化工作的术语数据库：
-ISO在线浏览平台：可从https：//www.iso.org/obp获取； IEC电工百科：可从http：//www.electropedia.org/获取。
3.1
涂料-水的稀释比例paint-waterdilutionratio 涂料中加人水的比例。 注：以质量比表示。
3.2
浅色涂层light-colouredcoating 三刺激值Y10大于25的涂层。 注：三刺激值是采用分光测色仪对在黑色基材上涂覆涂料制得的涂层试样测量得到。
3.3
可清洁性·cleanability 于涂层抵抗污染剂渗透以及通过清洗过程在没有除去超过规定厚度涂层的情况下就能将其除去的
能力。
［来源：ISO11998：2006，3.1]
3.4
现场耐湿擦洗性 on-sitewet-scrubresistance 干涂层经过规定次数的湿擦洗循环（3.5)后，规定区域的平均膜厚损失小于规定值的能力。 注：在ISO11998：2006中，耐湿擦洗性是基于200次实验室湿擦洗循环试验。
3.5
擦洗循环 scrubcycle 擦洗垫在擦洗长度（3.6)范围内两个方向上的一次往复运动。 ［来源：ISO11998：2006，3.2]
3.6
擦洗长度 scrublength 行程距离（3.7)加上擦洗垫的长度。
2 GB/T41954—2022
［来源：ISO119982006，3.3]
3.7
行程距离strokelength 试验时，仪器往单方向移动经过的距离。 ［来源：ISO11998：2006，3.4]
4符号
下列符号适用于本文件。 C1o
可清洁性；可清洁性的平均值；醇溶黑色素溶液（角标“a”）的平均可清洁性；
C1o C1o. Cio.b 红茶（角标“b")的平均可清洁性； Cio.k 蓝黑墨水（角标“k")的平均可清洁性； C1o. 食用醋（角标“v")）的平均可清洁性： C1o.w 水溶黑色素溶液（角标“w"）的平均可清洁性；
C1o.2 试验条带（工=1、2和3分别表示试验条带1、2和3)的平均可清洁性；
试验污渍的种类数量；醇溶黑色素溶液的耐污渍等级；每种污渍讠的耐污渍等级；所有试验污渍的平均耐污溃等级；水溶黑色素溶液的耐污渍等级；符合CIE1964色度空间的三刺激值；处理后（角标“t")试验条带的三刺激值；
n Ra R; R, Rw Y1o Y1o,t
Y1o.ts 处理后（角标“t")试验条带（r=1、2和3分别表示试验条带1、2和3）的平均三刺
激值；
Y10,tz.y 在处理后（角标“t")试验条带r（例如=1、2和3分别表示试验条带1、2和3，对于其
中的试验条带1)、点（y=1、2和3分别表示测量点1、2和3)处测得的三刺激值；未处理（角标“u")试验条带的三刺激值；
Y1o.s Y10,8,3 未处理（角标"u")试验条带α（α=1、2和3分别表示试验条带1、2和3）的平均三刺
激值；在未处理（角标“u")试验条带（例如，=1、2和3分别表示试验条带1、2和3，对于其中的试验条带1）、点y（y=1、2和3分别表示测量点1、2和3)处测得的三刺激值。
Y10,u.s
5现场可清洁性(污渍去除)试验
5.1原理
将标准污渍涂敷在内墙涂层上，干燥10min。然后用规定的试验仪器（湿擦洗试验仪)进行可清洁性试验。测量试验前后涂层的三刺激值。 5.2仪器 5.2.1湿擦洗试验仪，以手动方式按上、下方向操作湿擦洗试验仪，行程距离为（180士10）mm，运行速
3 GB/T41954—2022
度约为（20士1)次/min擦洗循环，以相对均匀的速度进行操作。人工记录擦洗循环次数。不要将行程距离和擦洗长度混淆。
测试内墙涂层可清洁性和耐湿擦洗性能的仪器见图2。采用下述设计，仪器处于模拟运行的海绵压缩的静止状态时，仪器能给出相对恒定的压力和接触面积。仪器轮子的数量不低于3个，用仪器的轮子来控制试验时的运行轨迹。轮子的高度设计成低于海绵或海绵加黑布的高度，以确保通过一定的形变来提供一定的摩擦力。所有轮子最底部的点的高度相差不超过0.2mm。试验时海绵的压缩厚度控制在（3±0.5)mm。
推荐的海绵厚度是15mm，能得到合适的结果。由轮子的位置确定的接触面积约为60mmX 35mm。海绵（可清洁性试验）或海绵覆盖黑布（耐湿擦洗性试验）用两端各有2个螺母的平衡螺栓固定。在黑布下面使用海绵，其目的是当擦拭时能提供一些缓冲，不会因为仪器主体材料的硬度对涂层造成额外的损伤。在测试“可清洁性”时，不应使用黑布；在测试“耐湿擦洗性”时，应使用黑布。
注：能获得相同结果的其他类似构造的试验仪也可使用。
2 3
标引序号说明： 1——主体； 2——海绵； 3——轮子； 4——黑布。
图2湿擦洗试验仪示例
5.2.2 分光测色仪，符合ISO6504-3：2019中6.5规定。 5.2.3 3纱布，吸收性棉纱布。 5.2.4 胶带，宽度20mm。 5.2.5 5海绵，长度：约100mm或合适长度；宽度：35mm；厚度：（15土1）mm；按GB/T10807一2006中方法A测得的压陷硬度［（40士1）%］：325N～338N；密度：（41士2)kg/m。不同海绵对可清洁性试验结果的影响，见附录B。 5.2.6搅拌器，用于制备均匀的溶液。 5.2.7计时器。 5.2.8无尘纸。 5.2.9 9吹风机。 5.3试剂 5.3.1 一般要求
除非另有规定，试验时仅使用确认为化学纯及以上纯度的试剂，配制的溶液应避光保存。
