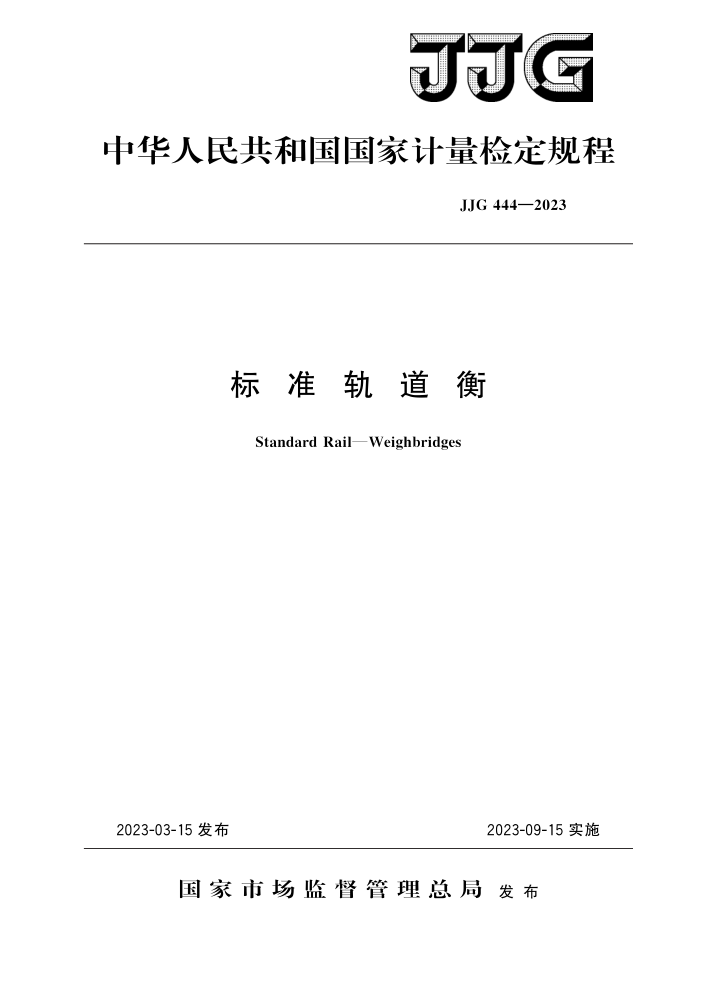

JJG
中华人民共和国国家计量检定规程
JJG 444—2023
标准轨道衡 Standard RailWeighbridges
2023-03-15发布
2023-09-15实施
国家市场监督管理总局发布 JJG444—2023
标准轨道衡检定规程
JJG444—2023 代替JJG444—2005
VerificationRegulation of Standard Rail-Weighbridges
归口单位：全国铁路专用计量器具计量技术委员会
铁路专用力学分技术委员会
起草单位：国家轨道衡计量站
北京华横新技术开发公司
中国铁道科学研究院集团有限公司标准计量研究所
本规程委托全国铁路专用计量器具计量技术委员会铁路专用力学分技
术委员会负责解释 JJG 444—2023
本规程主要起草人：
李世林（国家轨道衡计量站）
段小军（国家轨道衡计量站）
高长律（国家轨道衡计量站）姜会增（北京华横新技术开发公司）崔宝祥（中国铁道科学研究院集团有限公司标准计量研究所）
参加起草人：
吴俊（中国铁道科学研究院集团有限公司标准计量研究所）李学宝（中国铁道科学研究院集团有限公司标准计量研究所） JJG444—2023
录
目
引言 1 范围· 2引用文件 3术语和计量单位 3.1术语·. 3.2计量单位 4 概述 5 计量性能要求 5.1准确度等级. 5.2 实际分度值 5. 3 置零准确度· 5. 4 零值· 5.5 偏载 5.6 称量· 5. 7 鉴别阈 5.8重复性· 6通用技术要求 6. 1 外观. 6.2安装要求 7计量器具控制。 7. 1 检定条件 7. 2 检定项目 7. 3 检定方法 7. 4 检定数据的处理· 7. 5 检定结果的处理…· 7.6 检定周期· 附录A检定记录格式（推荐）附录 B 检定证书内页格式（推荐）附录C 检定结果通知书内页格式（推荐）
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (6) (7) (7) (8) (11) (12)
I JJG444—2023
引言
本规程参照OIMLR76-1：2006《非自动衡器第1部分：计量和技术要求一试验》 (Non-automatic weighing instruments-Part l: Metrological and technical require- ments一Tests），结合我国标准轨道衡发展的实际情况，对JJG444一2005《标准轨道衡》进行了修订。
本规程与JJG444一2005《标准轨道衡》相比，除编辑性修改外，主要变化如下：
增加了引言；更新了检定设备；一增加偏载后续检定方法，调整偏载检定次数；称量检定范围扩大到（18～100）t，删除60t称量点，增加18t、100t称量
-
点，调整检定次数；
增加了带有扩展指示装置的检定方法。 本规程的历次版本发布情况为：
JJG444—2005; —JJG444—1986。
II JJG444—2023
标准轨道衡检定规程
1范围
本规程适用于标准轨道衡的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用了下列文件： JJG99码检定规程 JJF1001通用计量术语及定义 JJF1181衡器计量名词术语及定义 GB/T2887一2011计算机场地通用规范 OIMLR76-1：2006非自动衡器第1部分：计量和技术要求一试验（Non-au
tomatic weighing instruments-Part l: Metrological and technical requirements Tests)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1术语
JJF1001和JJF1181界定的以及下列术语和定义适用于本规程。
3.1.1标准轨道衡standardrail-weighbridge
安装在实验室内铁路线上，具有电子装置、数字指示功能和高准确度级的静态称量轨道衡。 3.1.2专用小车specialvehicle
装载础码用于检定标准轨道衡，具有一定质量值的小车。 3.2计量单位
质量计量单位使用国家法定计量单位：克（g）、千克（kg）、吨（t）。 4概述
原理：采用杠杆原理，标准轨道衡称重台面通过两级杠杆，将称重台面承载的重量传递到天平计量杠杆，通过逻辑控制器控制天平计量杠杆自动减码，称重传感器和阻尼装置使得天平计量杠杆平衡，称量示值为减码质量值乘以总杠杆比与称重传感器输出质量值之和。
结构：由基础、承载器、杠杆、台面升降装置、阻尼装置、控制装置、休止装置、 称重传感器、称重指示器等部件组成。
用途：用于检定轨道衡检衡车等。
1 JJG444—2023
5计量性能要求 5.1准确度等级
标准轨道衡准确度等级与称量范围、检定分度值和检定分度数的关系见表1，准确度等级符合OIMLR76-1：2006的要求，
表1准确度等级与称量范围、 检定分度值和检定分度数的关系
准确度等级
检定分度数n=Max/e
称量范围 18t≤m≤40 t 40t 检定分度值。 e1=2 kg e2=5 kg
n≤20000 n≤20000
?
5.2实际分度值
实际分度值d应不大于0.2e。 5.3置零准确度
置零后，零点偏差对称量结果的影响应不超过士0.25e1。 5.4零值
首次检定与后续检定的示值误差应不超过士0.5e，使用中检查的示值误差应不超过
±1.0e。 5.5偏载
同一载荷在不同位置的示值误差，应不超过表2规定的该秤量的最大允许误差
表2最大允许误差
最大允许误差
检定载荷m以检定分度值e表示
MPE ±0.5e ±1.0e
0≤m≤5000 5000 5.6称量
首次检定与后续检定任何一次称量结果的示值误差应不超过表2规定的该秤量的最大允许误差，使用中检查任何一次称量结果的示值误差应不超过表2规定的最大允许误差的两倍。 5.7鉴别
在处于平衡的标准轨道衡上，轻缓地放上或取下其值等于1.4d的码，此时原来的示值应发生明显的改变。 5.8重复性
在重复性测量条件下，对同一载荷，多次称量所得结果最大值与最小值之差，应不大于表2规定的该秤量最大允许误差的绝对值。
2 JJG444—2023
6通用技术要求
6.1外观 6.1.1基础四周和支承点台座应无裂痕、蜂窝等影响强度的缺陷；基坑内应有排水设施，不应有积水和堆积物。 6.1.2杠杆、休止装置、减码机构应动作灵活，不得有异响现象。 6.1.3在称量台面附近应设置工作状态警示灯。 6.1.4计量器具标识内容：
一制造厂的名称；一准确度等级；一最大秤量（Max）；一最小秤量（Min）；
检定分度值（e）；实际分度值（d）；
必要时可备标志：
出厂编号；最大安全载荷表示为Lim。
一
说明标志应牢固可靠，其字迹大小和形状必须清楚、易读。 这些标志应集中在明显易见的地方，标志在称量结果显示区域附近，固定于轨道衡
的一块铭牌上，或在轨道衡的一个部位上。 6.1.5检定合格标志
采用自粘型检定标志（含检定日期、有效日期、检定员等信息），应保证标志持久有效。 6.2安装要求 6.2.1标准轨道衡必须安装在室内的铁路线上。 6.2.2装有休止装置的标准轨道衡，要求零部件应动作灵活，不得发生卡住现象。
计量器具控制
7
计量器具控制包括首次检定、后续检定和使用中检查。修理后的标准轨道衡应按首次检定进行。 7.1检定条件 7.1.1检定标准器具
检定标准器具应符合JJG99的计量要求，其技术指标见表3。
3
