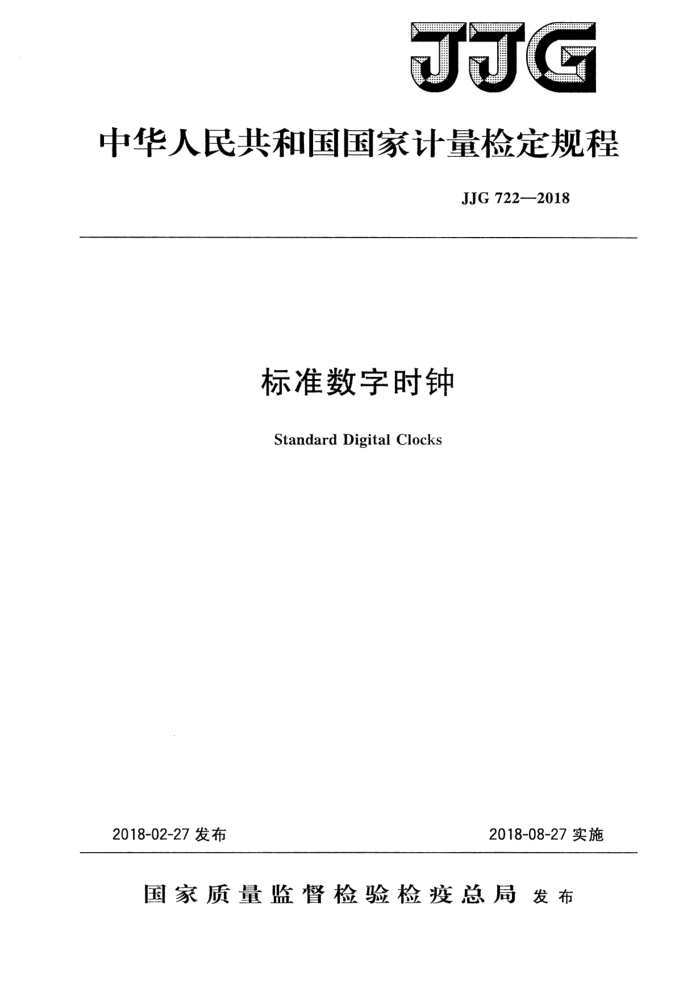

JJG
中华人民共和国国家计量检定规程
JJG 722—2018
标准数字时钟
Standard Digital Clocks
2018-02-27发布
2018-08-27实施
国家质量监督检验检疫总局发布 JJG722—2018
标准数字时钟 Verification Regulation of StandardDigitalClocks
JJG722—2018 代替JJG722—1991
归口单位：全国时间频率计量技术委员会
起草单位：北京东方计量测试研究所
中国计量科学研究院
本规程委托全国时间频率计量技术委员会负责解释 JJG 722—2018
本规程起草人：
李军 (北京东方计量测试研究所) 王伟波（中国计量科学研究院）魏 巍 （北京东方计量测试研究所） JJG722——2018
目 录
引言
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) （3） (3) (3) (6) （6) (7) (9)
范围引用文件
2 3 概述 4 计量性能要求 4. 1 主振器频率.·
4. 2 显示时间· 4.3 同步偏差… 4. 4 延时量： 4.5 钟速 4.6频率长期参数 5通用技术要求 5.1外观和附件.. 5.2工作正常性 6计量器具控制 6.1检定条件 6.2检定项目… 6.3检定方法 6.4检定证书. 6.5检定周期附录A检定记录格式附录B检定证书/检定结果通知书格式式样 JJG 7222018
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编制。 本规程是对JJG722一1991《标准数字时钟》进行修订。与JJG722一1991相比，
除编辑性修改外，本规程主要技术变化如下：
部分技术指标的更新；一增加GNSS授时型标准数字时钟的被检类型，增加定时稳定度的检定项目；一加速率项目的检定修订为频率长期参数项目。 本规程历次版本发布情况为：
JJG722—1991。
I JJG722—2018
标准数字时钟检定规程
1范围
本规程适用于标准数字时钟（包括GNSS授时型标准数字时钟）的首次检定，后续检定和使用中检查。 2 引用文件
本规程引用下列文件： JJF1180时间频率计量名词术语及定义 JJF1403全球导航卫星系统（GNSS）接收机（时间测量型）校准规范 JJG181石英晶体频率标准 JJG292原子频率标准 JJG1004氢原子频率标准凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3概述
标准数字时钟（以下简称时钟）是用数字显示时、分、秒的计时装置。时钟的主振器为石英晶体振荡器或原子频标；运行方式分为主振器自主运行模式和GNSS授时同步模式，其中GNSS授时同步模式通过接收GNSS卫星信号，解码时间信息并对时钟主振器进行锁定和服，从而提供高性能的标准时间。其基本原理如图1所示。
ONSS天线
参考信号输出秒脉冲输出
RF信号
延时京偏置
驯服
外参考
输入
基带
1PPS同步输入
举联入式运锁控制单元
串网口通讯端口
图1GNSS授时型标准数字时钟工作原理图
传统时钟除主振器外还包含三部分：分频器及显示单元、同步装置和精密延时调节
1 JJG722—2018
器。其基本原理如图2所示。
参考信号输出
秒脉冲输出
精密廷时
1PPS同步输入
外参考输入
图2传统标准数字时钟工作原理图
标准数字时钟主要用于精密时间同步系统保持标准时间。 4计量性能要求 4.1主振器频率
5MHz、10MHz。 4.2显示时间
S，min，h（最大24h）；具备秒脉冲输出（1PPS）。 4.3同步偏差 4.3.1用外部参考秒脉冲同步时，一次同步后的同步偏差为士50ns～士2μs。 4.3.2采用GNSS授时同步时，定时偏差优于士100ns，定时稳定度≤20ns。 4.4延时量
10ns~500ms（最小步进10ns）。 4.5钟速 4.5.1主振器采用石英晶体振荡器：士0.1ms/d~士1ms/d。 4.5.2主振器采用原子振荡器：士0.1μs/d～士10μs/d。 4.6频率长期参数 4.6.1主振器采用石英晶体振荡器：日老化率士1×10-9/d～士1×10-11/d。 4.6.2主振器采用原子振荡器：日频率漂移士1×10-11/d～士1×10-13/d。
备注：以上指标为被检时钟的典型指标，具体详细指标以被检设备的技术指标为准。 5通用技术要求 5.1外观和附件
被检时钟外观应完好无损，无影响正常工作的机械损伤，按键开关应灵活可靠，非首次检定时应有上次检定的检定证书。 2 JJG722—2018
5.2工作正常性
被检时钟的接头应牢固可靠，显示值应清晰完整。
6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 6.1检定条件 6.1.1环境条件 6.1.1.1环境温度：可处于18℃～25℃范围内任-点，检定过程中温度变化不应超过士1℃；相对湿度：≤80%。 6.1.1.2供电电源：220（1±10%）V，50（1±2%）Hz。 6.1.1.3其他：周围无影响检定正常工作的电磁干扰和机械振动。 6.1.2检定用设备 6.1.2.1参考时钟：能够输出10MHz频率信号，有1PPS信号输出，并具备延时功能，速率和频率漂移应至少比被检时钟小一个数量级。具备GNSS授时同步模式的参考时钟定时偏差优于士30ns，定时稳定度8ns。 6.1.2.2时间间隔测量仪：具备外频标输人功能。
a）被检时钟的主振器为石英晶体振荡器时，所用时间间隔测量仪的分辨力优于 0.1 μs。
b）被检时钟的主振器为原子频标时，所用时间间隔测量仪的分辨力优于0.01μs。 6.1.2.3数字示波器：测量带宽≥100MHz。 6.2检定项目
时钟的检定项目见表1。
表1标准数字时钟检定项目一览表
序号 1 2 3 4 5
首次检定
后续检定
使用中检查
检定项目名称外观及工作正常性
+ + + +
+ + +
+ + + + +
同步偏差及定时稳定度
延时量钟速
频率长期参数
注：“十”表示应检项目，“_”表示可不检项目。
6.3检定方法 6.3.1外观及工作正常性检查 6.3.1.1外观检查
检查被检时钟外观、连接端口及各按键开关，应符合本规程5.1的要求。 6.3.1.2工作正常性检查
GNSS授时型时钟连接配套天线后，查看天线状态指示灯显示是否正常，等待导航
3
