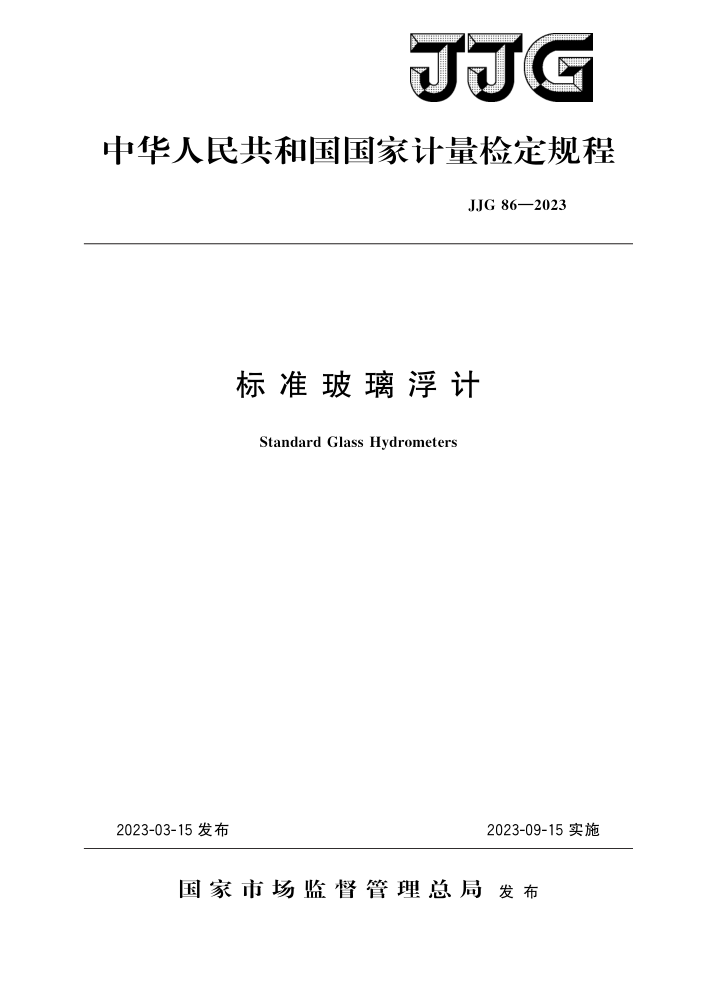

JJG
中华人民共和国国家计量检定规程
JJG 86—2023
标准玻璃浮计
Standard Glass Hydrometers
2023-03-15发布
2023-09-15实施
国家市场监督管理总局发布 JJG86—2023
标准玻璃浮计检定规程
JJG86—2023 代替JJG86—2011
VerificationRegulation of Standard Glass Hydrometers
归口单位：全国质量、密度计量技术委员会主要起草单位：中国计量科学研究院
参加起草单位：青岛市计量技术研究院
苏州市计量测试院黑龙江省计量检定测试院衡水耀华器械仪表厂
本规程委托全国质量、密度计量技术委员会负责解释 JJG 86—2023
本规程主要起草人：
刘翔 （中国计量科学研究院) 参加起草人：
许常红（中国计量科学研究院）魏凯（青岛市计量技术研究院）张诚春（苏州市计量测试院）徐秀华（黑龙江省计量检定测试院）徐嘉 (衡水耀华器械仪表厂) JJG86—2023
录
目
引言 1 范围· 2 引用文件 3 术语和计量单位 4 概述· 5 计量性能要求·
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (6) (10) (10) (11) (13) (14) (15) (17) (19) (22) (25) (26) (27) (28) (29) (31) (32) (33) (34) (35)
通用技术要求. 6.1 外观… 6.2 标准温度. 7计量器具控制. 7. 1 检定条件 7. 2 检定项目和检定方法· 7. 3 检定结果处理.· 7. 4 检定周期·· 附录A （0～40）℃纯水密度表（不含空气）附录B 20℃时酒精水溶液体积分数g与密度o换算表... 附录 C 20℃时糖溶液质量分数p与密度β换算表附录 D 密度小于水的液体毛细常数α 附录E 密度小于水的液体表面张力附录F 密度大于水的液体毛细常数α 附录G 密度大于水的液体表面张力附录H 碘化钾、碘化汞水溶液毛细常数α及表面张力附录J 糖溶液毛细常数α 附录K 糖溶液表面张力附录L 空气密度计算公式附录M 湿空气密度表附录N 标准玻璃浮计干管直径原始记录格式附录P 静力称量法密度检定原始记录格式附录Q 直接比较法密度检定原始记录格式附录R 检定证书内页格式附录 S 检定结果通知书内页格式
6
.
-
I JJG86—2023
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1229一2009《质量密度计量名词术语及定义》、ISO649-2：1981《实验室玻璃器Ⅲ通用型密度计第2部分：试验方法和使用》共同构成支撑本检定规程制定工作的基础性系列规范。
本规程结合我国标准玻璃量器计量的行业状况和实际需求，对JJG86一2011《标准玻璃浮计》进行了修订。本规程与JJG86一2011相比，除编辑性修改外，主要技术变化如下：
增加固体密度副基准作为计量标准器；在主要配套设备及仪器部分详细列出了直接比较法和液体静力称量法所用到的
测量仪器；
检定方法和数据处理部分增加了液体静力称量法的操作步骤及计算公式：增加了附录E《密度小于水的液体表面张力》；增加了附录G《密度大于水的液体表面张力》；修改了附录H，增加了碘化钾、碘化汞水溶液表面张力；增加了附录K《糖溶液表面张力》；增加了附录N《标准玻璃浮计干管直径原始记录格式》；修改了附录P《静力称量法密度检定原始记录格式》；增加了附录Q《直接比较法密度检定原始记录格式》；
本规程的历次版本发布情况为：
JJG 86—2011; JJG 86—2001。
II JJG86—2023
6.1.3标准玻璃浮计内不应有油气、水气及其他杂质。干管顶端封口处不能有裂纹和明显的胀大。 6.1.4标准玻璃浮计的压载室采用玻璃隔板式结构固定于玻璃浮计底部。 6.1.5标准玻璃浮计的玻璃不能有影响强度和妨碍读数的缺陷（如条纹、节瘤、气线和气泡等）。 6.1.6标尺应用平滑而无光泽的白色优质纸制作，其内标尺不得有变形、褪色和碳化等现象。标尺必须牢固地粘贴在干管内壁上，不得有松动、扭曲、歪斜和皱缩等现象。 标尺上的主刻线应标注完整清晰的数码，其余刻线可用不完整的数码标注。 6.1.7标准玻璃浮计内应注明以下内容：标准玻璃浮计名称、标准玻璃浮计的标准温度、单位（如kg/m3等）、标准玻璃浮计的编号及出厂年月、制造单位名称或商标 6.1.8标准玻璃浮计干管外径不小于3mm，躯体外径应在（2535）mm之间。 6.1.9标尺刻线必须均匀、清晰，不得有明显的断线及污点，刻线的宽度不能大于 0.15mm。所有刻线必须与标准玻璃浮计轴线相垂直。 6.1.10标尺上的主刻线（最长的）、次刻线和最短的刻线长度分别不小于干管周长的 1/2、1/3、1/4。 6.1.11在标尺首末两端的主刻线外，应有两条以上的附加刻线。最上端的附加刻线与干管顶端的距离应不小于20mm，最下端的附加刻线与躯体和干管焊接处的距离应不小于10mm。 6.1.12标准玻璃浮计干管与液面间的垂直偏差不得大于0.1个分度值。 6.1.13标准玻璃浮计标尺间距的平均宽度，对于一等标准玻璃浮计、二等标准玻璃浮计分别不小于1.5mm和1.3mm。 6.2标准温度
标准玻璃浮计的标准温度为20℃（一等标准海水密度计标准温度为17.5℃）。
7 计量器具控制 7.1检定条件 7.1.1检定用标准器配置，见表2。
表2检定用标准器
被检标准玻璃 被检标准玻璃浮计名称 浮计测量范围一等标准密度
计量基、 标准名称
基、标准测量范围
扩展不确定度
检定方法
(k=2)
(650~2000)
计组（含连续型) 一等标准海水密度计组一等标准糖量计组一等标准酒精计组
kg/ms
1.0000~ 1.040 0 静力称量法 固体密度副基准
(650~3000)
（4~6）X10-6
1
kg/m
p:0~80%
q: 0~100%
3
