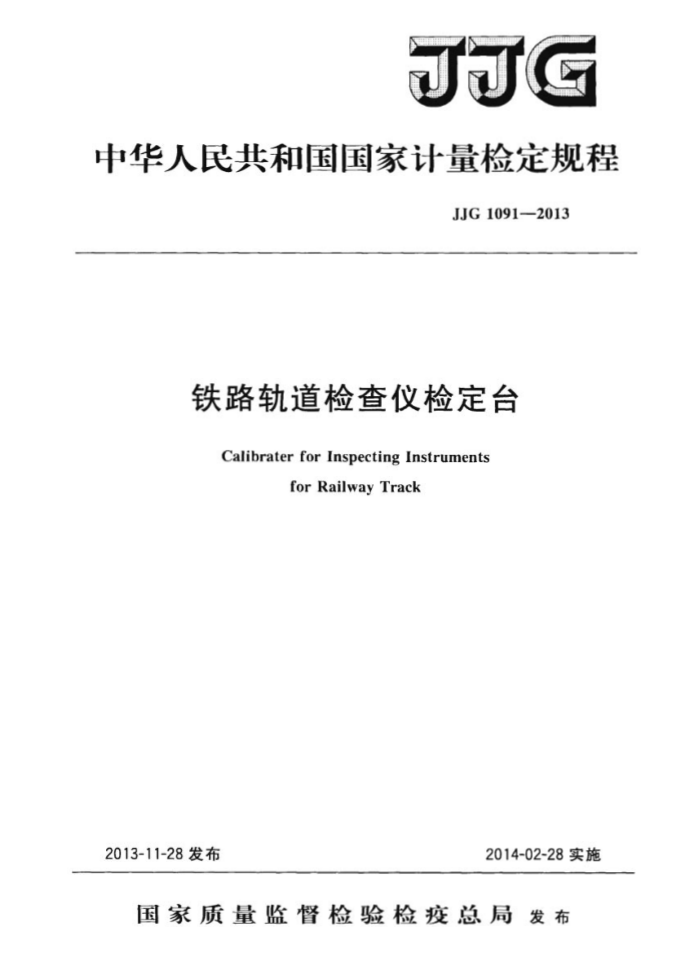

JJG
中华人民共和国国家计量检定规程
JJG1091—2013
铁路轨道检查仪检定台
Calibrater for Inspecting Instruments
forRailwayTrack
2013-11-28发布
2014-02-28实施
国家质量监督检验检疫总局发布 JJG1091—2013
铁路轨道检查仪检定台
检定规程 Verification Regulation of Calibrater for Inspecting Instruments for Railway Track
JJG1091—2013
归口单位：全国铁路专用计量器具计量技术委员会
铁路专用长度分技术委员会
主要起草单位：铁道部标准计量研究所
江西日月明铁道设备开发有限公司
参加起草单位：成都四方瑞邦测控科技有限责任公司
北京拉特激光精密仪器有限公司四川金立信铁路设备有限公司
本规程委托全国铁路专用计量器具计量技术委员会铁路专用长度分技术委员会负责解释 JJG10912013
本规程主要起草人：
王彦春（铁道部标准计量研究所）李俊霞（铁道部标准计量研究所）熊瑞文（江西日月明铁道设备开发有限公司）
参加起草人：
樊尚君（成都四方瑞邦测控科技有限责任公司）刘洪云（北京拉特激光精密仪器有限公司）李社军（四川金立信铁路设备有限公司） JJG1091—2013
目
录
(Ⅱ) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (5) (6) (10) (10) (11) (13)
引言 1 范围· 2 引用文件， 3 概述
计量性能要求· 4. 1 结构参数 4.2 表面粗糙度： 4.3 长梁工作面的直线度· 4.4 两长梁顶工作面高度差 4. 5 两长梁顶工作面的共面性 4.6 两长梁侧工作面间的平行度 4.7 活动长梁摆动导致的轴向窜动 4.8 超高示值· 4.9 轨距示值· 4.10 高低和轨向的示值 4.11 工作量杆长度 5通用技术要求 5.1 外观· 5.2 各部分相互作用 5.3 显示装置 6计量器具控制· 6.1 检定条件.. 6.2 检定项目…. 6.3 检定方法· 6. 4 检定结果的处理. 6.5检定周期附录A 铁路轨道检查仪检定台检定记录参考格式附录B检定证书/检定结果通知书内页格式
4.
.
.
.....
I JJG1091—2013
引言
本规程是为满足TB/T3147一2012《铁路轨道检查仪》及JJG1090—2013《铁路轨道检查仪》等的需要编制而成的。
本规程为首次制定。
I JJG10912013
铁路轨道检查仪检定台检定规程
1范围
本规程适用于铁路轨道检查仪检定台（以下简称“检定台”）的首次检定、后续检
定和使用中检查。
引用文件
2
本规程引用下列文件： JJG34 指示表（指针式、数显式） JG146量块凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3概述
检定台用于对铁路轨道检查仪（以下简称“轨检仪”）的基本弦轨向、基本弦高低、轨距、超高等的检定，按准确度分I级和IⅡ级。I级检定台可检定0级、1级轨检仪，Ⅱ级检定台只能检定1级轨检仪。其结构示意图见图1、图2。
2
3
.
5
F
F
北
图1不带外部参数检定装置的检定台结构示意图
1一量杆支架；2一工作量杆；3一轨距手轮：4一超高测量尺；5一超高手轮；6一固定长梁； 7-纵向水平仪；8-横向水平仪；9一大（横梁）；10一轨距显示装置：11一活动长梁
1 JJG1091—2013
2 果
里
图2带外部参数检定装置的检定台结构示意阁 1一轨检仪检定台：2一被检轨检仪：3一外部参数检定装置
对于C类轨检仪（即激光长弦轨检仪），需采用如图3所示形式构成的检定台进行检定，也按准确度分为I级和Ⅱ级。其中，主检定单元执行轨检仪轨距、超高的检定，并与两个辅检定单元一起（须满足长梁在轨向和高低方向上的共线要求），共同完成对 C类轨检仪轨向和高低（矢距）的检定。 4计量性能要求 4.1结构参数
长梁的顶、侧工作面（不含轨距、轨向、高低测量装置工作面）应连续，其长度应不小于1260mm，轨距、轨向测量装置工作面应位于侧工作面对称中心，高低测量装置工作面应位于顶工作面对称中心；
侧工作面自顶工作面向下的高度应不小于20mm，且在30mm范围内应不凸出侧 .T作面。
C类轨检仪检定台的两个辅检定单元（见图3）的间距为（3～3.5）m。
常 M
图3C类轨检仪检定台组成示意图 1-辅检定单元：2—主检定单元：3一辅检定单元
4.2表面粗糙度
检定台工作面表面粗糙度Ra应不大于1.6μm，其余各面应不大于6.3μm；轨向和高低检定块规工作面表面粗糙度Ra应不大于0.8μm。 2 JJG1091—2013
4.3长梁工作面的直线度
同一长梁的顶、侧工作面的直线度应不大于0.02mm，中部不应凸出。 对于无弦测法轨向/高低检定功能的检定台，直线度应不大于0.05mm。
4.4两长梁顶工作面高度差
在检定台超高示值为零时，I级检定台活动、固定长梁顶面的高度差应不大于
0.06mm；Il级检定台活动、固定长梁质面的高度差应不大于0.09mm。 4.5两长梁顶工作面的共面性
在超高示值为零时，两长梁顶工作面应共面（不含中点两侧200mm范围），I级检定台平面度应不大于0.10mm；Ⅱ级检定台平面度应不大于0.15mm。 4.6两长梁侧工作面间的平行度
两长梁侧工作面间的平行度：I级检定台应不大于0.12mm；Ⅱ级检定台应不大于0.20mm。 4.7活动长梁摆动导致的轴向窜动
活动长梁摆动导致的轴向窜动量应不大于0.02mm。 4.8超高示值
I级检定台的超高示值最大允许误差为土0.06mm；IⅡ级检定台的超高示值最大允
许误差为士0.10mm。 4.9轨距示值
轨距零位误差应不超过士0.03mm，其重复性应不大于0.02mm。 I级检定台的轨距示值最大允许误差为士0.06mm，Ⅱ级检定台的轨距示值最大允
许误差为士0.08mm。 4.10高低和轨向的示值 4.10.1轨迹法检定单元
轨向检定块规计算尺寸L。分别为40mm、80mm、120mm、160mm，高低检定块规计算尺寸L。分别为10mm、20mm、30mm、40mm、50mm。各检定块规的基本尺寸L按式（1）计算后修约至整数。轨向检定块规公称尺寸与基本尺寸L之差应不超过土5mm，高低块规公称尺寸与基本尺寸L之差应不超过士1mm。
L=L,×L./1250mm
(1)
式中： L一一检定块规基本尺寸，mm； L。一一检定块规计算尺寸，mm； L，所检定的轨检仪纵梁上轨向或高低测量轮间的距离，mm。 轨向和高低检定块规，给出其尺寸实际值，其工作面的平行度应不大于0.01mm。 当采用超高检定单元附加辅助装置取代检定块规作为轨迹法轨向和高低的检定装置
时，不再单独检定其轨向和高低示值误差。 4.10.2弦测法检定单元
