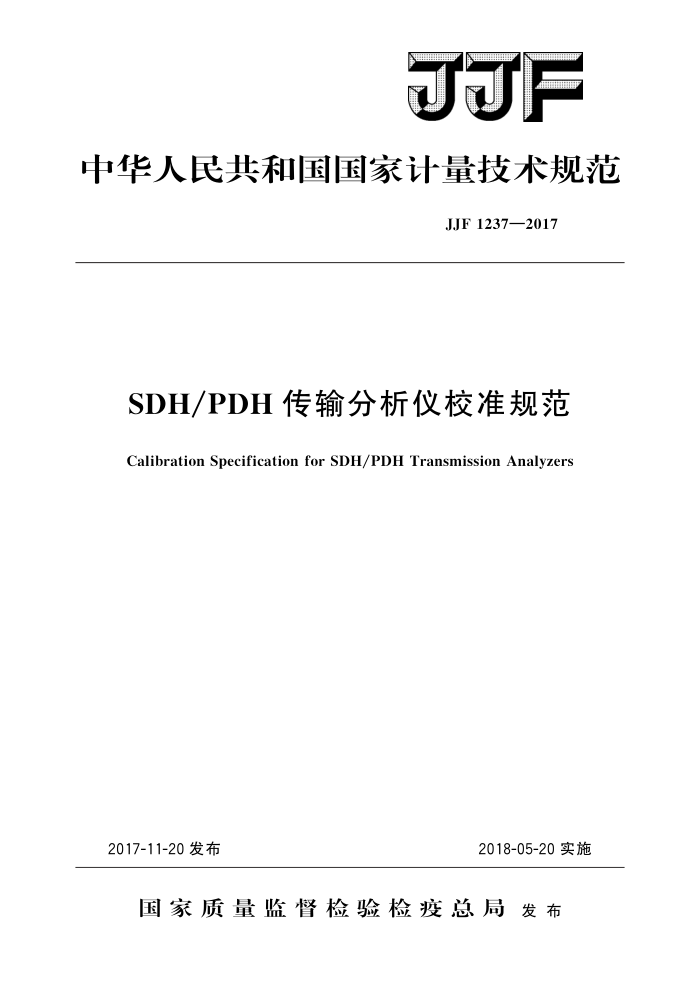

中华人民共和国国家计量技术规范
JJF1237—2017
SDH/PDH传输分析仪校准规范
Calibration Specification for SDH/PDH Transmission Analyzers
2018-05-20实施
2017-11-20发布
国家质量监督检验检疫总局发布 JJF1237—2017
SDH/PDH传输分析仪
校准规范
JJF1237—2017 代替JJF1237—2010
Calibration Specification for SDH/PDH
Transmission Analyzers
归口单位：全国无线电计量技术委员会起草单位：工业和信息化部通信计量中心
本规范委托全国无线电计量技术委员会负责解释 JJF1237—2017
本规范起草人：
黄震（工业和信息化部通信计量中心）缪新育（工业和信息化部通信计量中心）陈龙泉（工业和信息化部通信计量中心） JJF1237—2017
目 录
(Ⅲ) (1) (1) (1) (1) (2) (2) (4) (4) (5) (7) (7) (8) (9) (9) (9) (11) (11) (13) (13) (15) (19) (21) (24) (25) (26) (26) (27) (28) (30) (30) (31) (37) (43) I
引言 1 范围· 2 引用文件· 3术语和计量单位 3.1术语...· 3.2计量单位
概述· 5 计量特性 5.1工作速率. 5.2电接口参数 5.3光接口参数·· 5.4抖动特性.· 5.5主要功能要求· 6校准条件 6.1环境条件 6.2测量标准及其他设备
4
校准项目和校准方法
7
7. 1 校准项目 7. 2 校准前准备 7.3 工作速率 7. 4 电接口参数· 7. 5 光接口参数 7. 6 抖动特性 7. 7 测试图案发生和接收功能检查 7. 8 PDH信号发生器功能检查 7. 9 PDH信号接收器功能检查.. 7.10 SDH信号发生器功能检查· 7.11 SDH信号接收器功能检查. 7.12 误码性能分析功能检查 8 校准结果 9 复校时间间隔附录ASDH/PDH传输分析仪校准记录附录BSDH/PDH传输分析仪校准证书内页格式附录CSDH/PDH传输分析仪校准结果测量不确定度评定示例
. JJF1237—2017
附录D 使用网络分析仪测试反射衰减附录E 校准点和检查内容附录FSDH/PDH传输分析仪常用语缩写
(58) (59) (65)
II JJF1237—2017
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》中的要求进行编写。
与JJF1237一2010《SDH/PDH传输分析仪校准规范》相比，除编辑性修改外，本规范主要技术变化如下：
增加了引言；删除了YD/T620—1998、YD/T966—1998以及四个ITU-T建议（G.691、
G.957、O.151、O.162）共六个引用文件，增加了YD/T2273一2011、ITU-T建议 0.150（05/1996）两个引用文件；
增加了有关STM-256的计量性能要求，修改了与STM-256有关的测量标准及
其他设备的计量性能；
删除了部分光接口指标的表格，改为仅提供典型值或范围；删除了光接口接收机过载功率的计量性能要求以及相应的校准方法；单独规范测试图案发生和接收的功能要求，并对检查方法单独进行表述；一对部分功能要求不再引用文件的条款，改为直接给出具体要求；修改了校准结果测量不确定度评定示例。
本规范历次版本的发布情况为：
JJF1237—2010。
II JJF1237—2017
SDH/PDH传输分析仪校准规范
1范围
本规范适用于速率等级在STM-256及以下的SDH/PDH传输分析仪的校准。其他同类型仪表的校准也可参照执行。
2引用文件
本规范引用了下列文件： GB/T7611一2001数字网系列比特率电接口特性 GB/T15941一2008同步数字体系（SDH）光缆线路系统进网要求 GB/T20185一2006同步数字体系设备和系统的光接口技术要求 YD/T2273一2011同步数字体系（SDH）STM-256总体技术要求 ITU-TG.821（12/2002）构成ISDN一部分的并低于基群速率的国际数字连接
的误码性能（Errorperformanceof aninternationaldigitalconnectionoperatingatabit rate below the primary rate and forming part of an Integrated Services Digital Network)
ITU-TG.826（12/2002）一次群速率或一次群速率以上国际恒定比特率数字通道的差错性能参数和指标（Errorperformanceparametersandobjectivesforinternation al, constant bit rate digital paths at or above the primary rate)
ITU-TO.150（05/1996）数字传输设备性能测量仪器的一般要求（Generalre quirements fori nstrumentation for performance measurements on digital transmission e quipment)
ITU-TO.171（04/1997）准同步数字体系（PDH）数字系统抖动和漂移测量设备 (Timing jitter and wander measuring equipment for digital systems which are based ontheplesiochronousdigitalhierarchy(PDH))
ITU-TO.172同步数字体系（SDH）数字系统的抖动和漂移测量设备（Jitte) and wander measuring equipment for digital systems which are based on the synchronous digitalhierarchy（SDH))
ITU-TO.181（05/2002）测定STM-N接口差错性能的设备（Equipmenttoas- sess errorperformance on STM-Ninterfaces)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1术语
下列术语和定义适用于本规范。 3.1.1误码error JJF1237—2017
误码是指在传输过程中码元发生了差错
3.1.2顿结构frame
对在物理媒质上传送的一个基本的、连续的比特群的结构和数量的规定。
3.1.3开销overhead
用来承载相关的管理信息，完成运行、管理和维护功能的一些附加比特或附加
字节。 3.1.4指针point
在SDH顿结构中，在特定位置用若干个字节记载中相应数据信息起点（第一个字节）的位置，即用它们表征数据信息的相位。这些字节统称指针。 3.1.5抖动jitter
数字信号的各有效瞬间相对预期理想参考时间位置的短时偏离。 3.2计量单位
本规范遵循业内使用习惯，抖动幅度的计量单位采用UI。规范中的抖动幅度均为峰峰值。
UI是单位间隔（unitinterval）的缩写，表示等间隔信号两个相邻有效瞬时之间的
标称时间间隔。对于工作速率为B的信号，1UI所代表的时间间隔可按公式（1）计算得到。本规范中各工作速率信号1UI所代表的时间间隔见表1。
1 UI= 1 (s)
(1)
B
表1各工作速率1UI的时间间隔速率等级
体系
标称速率/（kbit/s）
1UI时间间隔
一次群（E1) 二次群（E2) 三次群（E3) 四次群（E4)
2 048 8 448 34 368 139 264 155520 622080 2488320 9 953280 39 813120
488 ns 118 ns 29.1 ns 7.18 ns 6.43 ns 1.61 ns 402 ps 100 ps 25.1 ps
PDH
STM-1 STM-4 STM-16 STM-64 STM-256
SDH
4概述
在我国的数字传输系统中，同步数字传输体制（synchronousdigitalhierarchy， SDH）和准同步数字传输体制（plesiochronousdigitalhierarchy，PDH），都有非常广泛的应用。
SDH/PDH传输分析仪主要用于SDH传输系统及设备、PDH传输系统及设备的传输损伤测试及性能分析。在设备研究制造、工程验收、系统维护中使用非常广泛。该类 2
