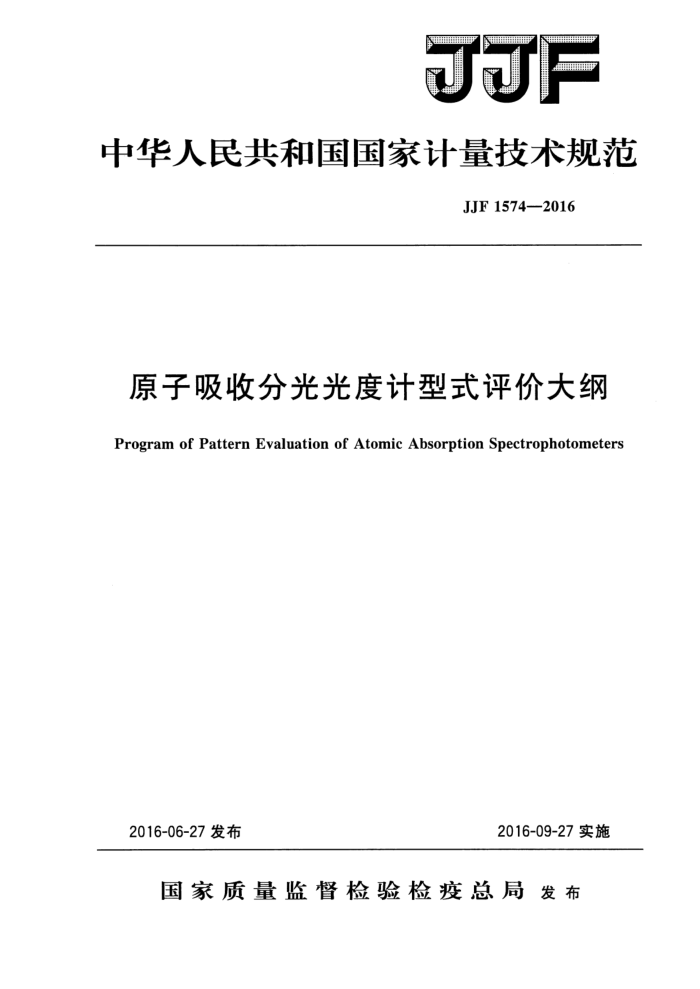

JJF
中华人民共和国国家计量技术规范
JJF15742016
原子吸收分光光度计型式评价大纲
Program of PatternEvaluation ofAtomic AbsorptionSpectrophotometers
2016-06-27发布
2016-09-27实施
国家质量监督检验检疫总局发布 JJF1574—2016
原子吸收分光光度计
型式评价大纲 Program of Pattern Evaluation of AtomicAbsorptionSpectrophotometers
JJF1574—2016
归口单位：全国物理化学计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：新疆维吾尔自治区计量测试研究院
本规范委托全国物理化学计量技术委员会负责解释 JJF 1574—2016
本规范主要起草人：
崔彦杰（中国计量科学研究院）吴冰(中国计量科学研究院)
参加起草人：
白旭（新疆维吾尔自治区计量测试研究院） JJF1574—2016
目 录
(Ⅲ) (1) (1) (1) (2) .(2) (2) (2) (3) (3) (3) （3） (3) (3) (4) (4) (4) (4) (4)
引言 1 范围· 2 引用文件…· 3概述· 4法制管理要求 4.1计量单位… 4.2计量法制标志和计量器具标识 5计量要求通用技术要求
.
6
6.1 外观· 6.2 电源环境适应性 6.3 气候环境适应性.· 6. 4 稳定性
.:
型式评价项目申请单位应提交的技术资料和试验样机·
7
8
8.1 技术资料 8.2提供样机的数量·..· 8.3样机的使用.· 9型式评价项目的试验方法和条件 9.1 试验前的准备· 9.2 外观· 9.3 波长示值误差与重复性试验： 9. 4 光谱带宽偏差 9. 5 基线稳定性 9. 6 边缘能量· 9.7 检出限· 9.8 测量重复性 9. 9 线性误差…· 9.10 表观雾化率 9.11 背景校正能力 9.12 电源环境适应性试验 9.13 气候环境适应性试验
(4) (4) (4) (5) (6) (6) (7) (8) (9) (10) (10) (11) (12)
.
.
I JJF1574—2016
9.14稳定性 9. 15 型式评价结果的判定 10 试验项目所用计量器具和设备表附录A 原子吸收分光光度计型式评价原始记录格式
(13) (13) (13) (15)
Ⅱ JJF1574—2016
引言
本规范依据JJF1015一2014《计量器具型式评价通用规范》、JJF1016一2014《计量器具型式评价大纲编写导则》编写。
本规范的技术指标参考了JJG694一2009《原子吸收分光光度计》、GB/T11606-
-
2007《分析仪器环境试验方法》，GB/T21187一2007《原子吸收分光光度计》等技术文件，其中规程为首要参照标准，标准仅供参考。
本规范为首次发布。
I JJF1574—2016
原子吸收分光光度计型式评价大纲
1范围
本规范适用于分类编码为46121500的原子吸收分光光度计的型式评价。 2引用文件
本规范引用了下列文件： JJG694—2009原子吸收分光光度计 GB/T11606一2007分析仪器环境试验方法 GB/T21187—2007原子吸收分光光度计凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
原子吸收分光光度计是利用火焰或石墨炉的高温使样品中的待测元素原子化，基态原子吸收特征波长的辐射，根据不同元素吸收波长不同，不同浓度吸收程度不同以进行各元素的定量和定性分析。仪器的主要结构包括光源、原子化器、单色器、检测系统四部分，其中原子化器可分为火焰和石墨炉两种。其测量原理是基于朗伯比尔光吸收定律：
Abs = -lg I。 =-lgT=kcL
I
(1)
式中： Abs 吸光度； I
-
透射光强度，cd；人射光强度，cd；透射比；吸光系数；样品中被测元素的浓度；
I。 T k c L 一光通过原子化器的光程，cm。 仪器的主要结构方框图见图1。
特征辐射光源
单色器
原子化器
检测系统
图1仪器构造图
按光束形式可将仪器分为单光束型及双光束型；按原子化器类型可分为火焰原子化器及无火焰（石墨炉）原子化器等。
1 JJF1574—2016
4法制管理要求
4.1计量单位
原子吸收分光光度计应采用法定计量单位。 4.2计量法制标志和计量器具标识
原子吸收分光光度计必须在仪器的铭牌或面板、表头等明显部位标注计量法制标志和计量器具标识，其标志、编号和说明必须清晰可辨，牢固可靠。 4.2.1计量法制标志一般包括以下内容： 4.2.1.1 制造计量器具许可证标志和编号（试验样机可留有相应位置，只对国产仪器)。 4.2.1.2 仪器型式批准标志和编号（本项为非强制性规定，试验样机可留有相应位置)。 4.2.2计量器具标识一般包括以下内容：
仪器名称、生产厂名、规格（型号）、制造日期、出厂编号。对安装有特殊要求的
原子吸收分光光度计，应该有安装说明标志。 5 计量要求
原子吸收分光光度计计量性能指标要求见表1。
表1计量性能指标
计量性能
项目
火焰原子化器
石墨炉原子化器
波长示值误差与重复性
波长示值误差不超过士0.5nm，波长重复性不大于0.3nm
波长示值误差不超过士0.5nm，波长重复性不大于0.3nm
5. 1
5. 2 光谱带宽偏差 5. 3 基线稳定性
不超过士0.02nm
不超过士0.02nm
零点漂移吸光度不超过士0.005/30min；
瞬时噪声吸光度≤0.005 谱线背景值/谱线峰值应≤2%，
谱线背景值/谱线峰值应<2%，
5. 4 边缘能量
瞬时噪声吸光度应≤0.02
瞬时噪声吸光度应≤0.02
≤1 pg ≤4.0% 不超过士15%
5. 5 检出限 5. 6 测量重复性 5.7 线性误差 5.8 表观雾化率 5. 9 背景校正能力
≤0.01μg·mL-1
≤1. 0% 不超过士10% ≥8% ≥30倍
≥30倍
注： 1.对于波长自动校准的仪器不进行波长示值误差与重复性项测量； 2.手动波长仪器光谱带宽项测量用分辨力测量代替，进行Mn279.5nm和279.8nm谱线扫
描，其峰谷能量不应超过40%。
