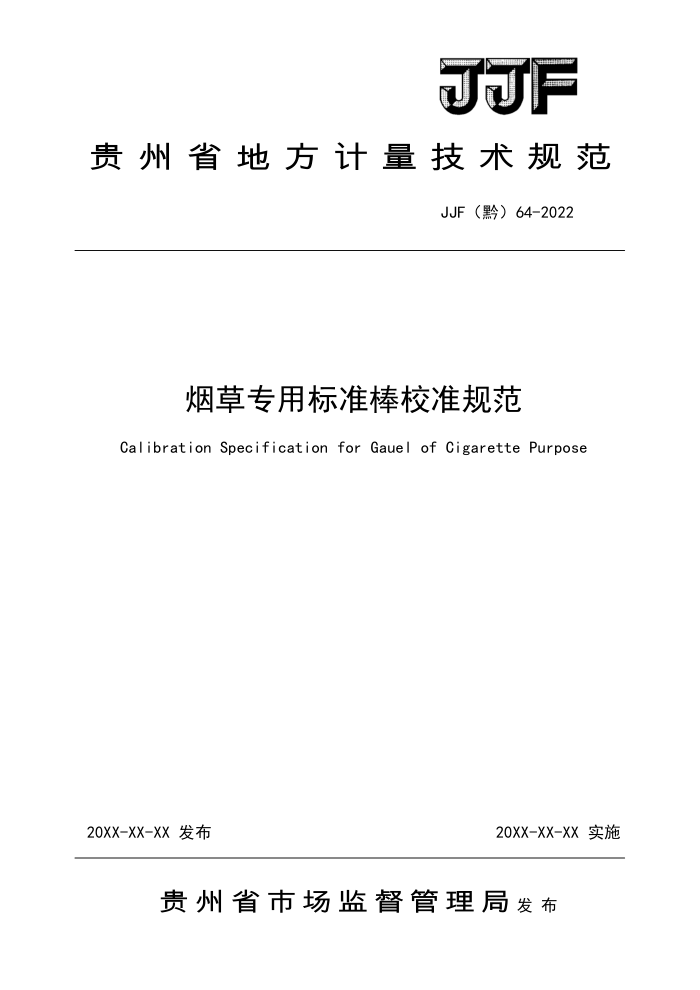

JF
贵州省地方计量技术规范
JJF（黔）64-2022
烟草专用标准棒校准规范
Calibration Specification for Gauel of Cigarette Purpose
20XX-XX-XX 发布
20XX-XX-XX实施
贵州省市场监督管理局发布 JJF(黔）64—2022
烟草专用标准棒校准规范
JJF（黔）64—2022
CalibrationSpecification for Gauel
ofCigarettePurpose
归口单位：遵义市市场监督管理局
主要起草单位：遵义市产品质量检验检测院
参加起草单位：贵州省产品质量检验检测院
中烟工业有限责任公司遵义卷烟厂
本规范委托遵义市产品质量检验检测院负责解释 JJF（黔）64—2022
本规范主要起草人：
程宏（遵义市产品质量检验检测院）李朴（遵义市产品质量检验检测院）王露（遵义市产品质量检验检测院）郭庆华（贵州省产品质量检验检测院）
参加起草人：
谢松（贵州中烟工业有限责任公司遵义卷烟厂）
龚文龙（遵义市产品质量检验检测院）
陈凤娟（遵义市产品质量检验检测院） JJF（黔）64—2022
目 录
引言- 1 范围- 2 引用文件- 3 概述-
(I) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (5) (7) (10) (13) (16) (18)
计量特性- 4. 1 长度标准棒- 4. 2 圆周标准棒- 4.3 硬度标准棒- 4. 4 硬度标准块- 5 校准条件- 5. 1 环境条件- 5.2 校准用计量器具- 6 校准项目和校准方法 6. 1 校准项目- 6.2 校准方法- 7 校准结果表达与处理 8 复校时间间隔- 附录A 长度偏差校准结果的不确定度评定示例附录B 直径偏差校准结果的不确定度评定示例附录 C 厚度偏差校准结果的不确定度评定示例附录D 校准原始记录参考格式附录E 校准证书内页参考格式
4
I JJF（黔）64—2022
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》，并参考了GB/T22838.2 2009《卷烟和滤棒物理性能的测定》、GB/T22838.3-2009《卷烟和滤棒物理性能的测定第3部分：圆周激光法》、JJG（烟草）01-2012《卷烟和滤棒物理性能综合测试台检定规程》进行编制。
I JJF（黔）64—2022
烟草专用标准棒校准规范
1范围
本规范适用于检定和校验卷烟和滤棒物理性能综合测试台用的长度标准棒、圆周标准棒、硬度标准棒（块）的校准。
2引用文件
本规范引用了下列文件： GB/T22838.2-2009卷烟和滤棒物理性能的测定 GB/T22838.3-2009卷烟和滤棒物理性能的测定第3部分：圆周激光法 JJG（烟草）01-2012卷烟和滤棒物理性能综合测试台检定规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3概述
长度标准棒是具有长度指示值的圆柱形金属体，用于卷烟和滤棒物理性能综合测试台长度测量单元的检定和校验，其结构如图1所示。
圆周标准棒是具有直径指示值的圆柱形金属体，用于卷烟和滤棒物理性能综合测试台圆周测量单元的检定和校验，其结构如图2所示。
硬度标准棒和硬度标准块是具有直径或厚度指示值的圆柱形金属体，用于卷烟和滤棒物理性能综合测试台硬度测量单元的检定和校验，其结构如图3、图4所示。
测量面
测量部位
测量面
图1长度标准棒结构
图2圆周标准棒结构
1 JJF（黔）64—2022
测量部位
测量部位
图3硬度标准棒结构
图4硬度标准块结构
4计量特性
4.1长度标准棒 4.1.1长度标准棒的长度偏差应不超土0.005mm。 4.1.2长度标准棒的长度变动量应不超过0.005mm。 4.1.3长度标准棒工作面的表面粗糙度应不超过0.4um。 4.2圆周标准棒 4.2.1 圆周标准棒测量部位的直径偏差应不超过土0.003mm。 4.2.2 圆周标准棒测量部位的直径不均匀度应不超过0.003mm。 4.2.3 圆周标准棒工作面的表面粗糙度应不超过0.4um。 4. 3 硬度标准棒 4.3.1 硬度标准棒测量部位的直径偏差应不超过土0.005mm。 4.3.2 硬度标准棒测量部位的直径不均匀度应不超过0.003mm。 4.2.3 硬度标准棒工作面的表面粗糙度应不超过0.4um。 4.4 硬度标准块 4.4.1 硬度标准块的厚度偏差应不超过土0.005mm。 4.4.2 硬度标准块测量面的平面度应不超过土0.002mm。 4.4.3硬度标准棒工作面的表面粗糙度应不超过0.4um。
注：以上技术指标要求不用于合格性判定，仅供参考。
2
