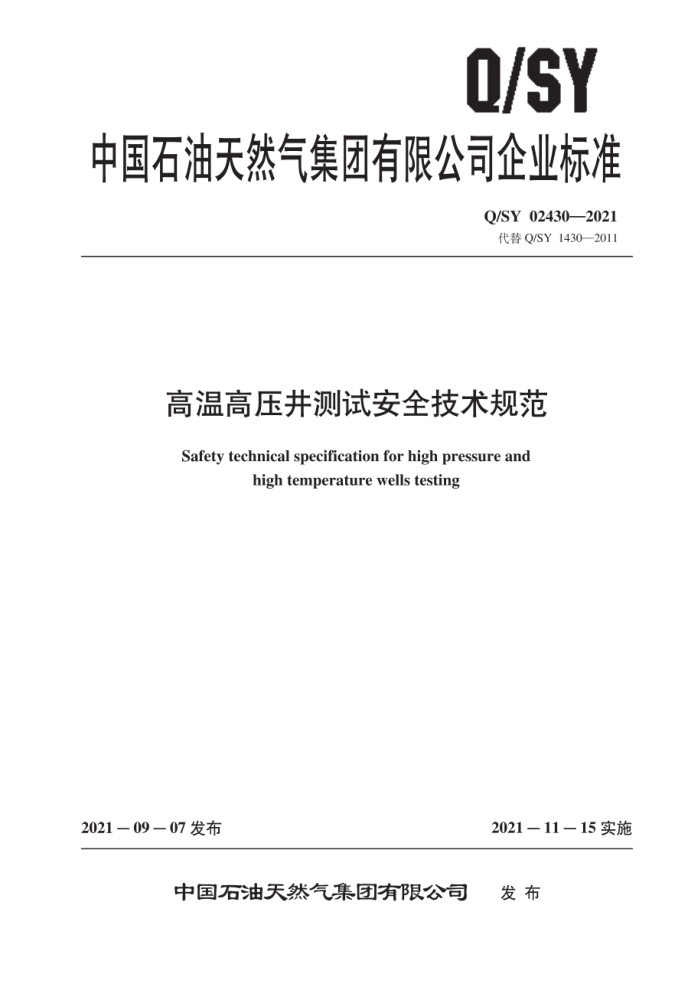

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 02430—2021 代替Q/SY1430—2011
高温高压井测试安全技术规范 Safety technical specification for high pressure and
high temperature wells testing
2021—11—15实施
2021—09—07发布
发布
中国石油天然气集团有限公司 Q/SY02430—2021
目 次
前言
范围规范性引用文件
2
3 术语和定义设计要求
4
4.1 地层测试 4.2 井口装置 4.3
9
地面流程设置 5 作业要求 5.1 队伍及人员 5.2 个人劳动防护用品和应急救援设施 5.3 作业前准备 5.4 作业施工要求 5.5 异常情况处理井控要求 6.1 井控设计 6.2 测试作业井控 Q/SY02430—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草，
本文件代替Q/SY1430—2011《高温高压井测试安全规范》，与Q/SY1430一2011相比，除结构调整和编辑性改动外，主要技术变化如下：
a）增加了4个术语及其定义，即“超高温高压井*（见3.2）。“紧急关闭系统”（见3.3）。“多级
传感安全释放阀”（见3.4）、水合物*（见3.5） b）重新定义了术语高温高压井”（见3.1，Q/SY14302011的3.1）* c）删除了9个术语及其定义，即“风险管理技术方案”“潜在途径”“安全屏障”“关键活
动”“关键任务"“关键材料”“I区”“Ⅱ区”“测试完井液”（见Q/SY14302011的3.2~ 3.10);
d）更改了高温高压井地层测试。井口装置和地面流程设置的设计要求（见第4章，Q/SY1430
2011的4.2）； e）更改了作业队伍及人员、防护用品和应急救援设施的要求（见5.1。5.2，Q/SY1430一2011的
6.1、6.5) f）增加了井控设计和井控测试作业的要求（见第6章）： g）删除了“实施与监视”和“改进和提升”的内容（见Q/SY1430一2011的第7章。第8章）。 本文件由中国石油天然气集团有限公司标准化委员会石油工程技术专业标准化技术委员会提出并
归口
本文件起草单位：长城钻探工程有限公司。塔里木油田公司。川庆钻探工程有限公司。 本文件主要起草人：张晓、黄生松、于铁峰、王立军、王欣峰、刘万里、张兴辉、杨元明、张璐璐、
高重阳，刘浩。
本文件及其所代替文件的历次版本发布情况为： —2011年首次发布为Q/SY1430—2011：一本次为第一次修订。
I Q/SY02430—2021
高温高压井测试安全技术规范
号品
1范围
本文件规定了陆上高温高压油气井，超高温高压油气井测试作业的安全技术要求。 本文件适用于陆上高温高压油气井环境下的测试作业
2规范性引用文件
下列文件中的内容通过文中的现范性弓用而构成本文件必不可少的条款。其中，注日期的弓用文
件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 22513 石油天然气工业钻井和采油设备井口装置和采油树 SY/T5225 石油天然气钻井、 开发、储运防火防爆安全生产技术规程 SY/T 6277 硫化氢环境人身防护规范 SY/T 6524 石油天然气作业场所劳动防护用品配备规范 SY/T 6581 高压油气井测试工艺技术规程 SY/T 6997 油气井测试地面计量技术规范 Q/SY1767 电缆作业防喷装置使用技术规范 Q/SY02553 井下作业井控技术规范 Q/SY 02556 高温高压含硫油气井地层测试技术规程
3术语和定义
下列术语和定义适用于本文件。
3.1
高温高压井highpressure and hightemperaturewells(HPHTWells) 地层压力不小于70MPa或井口最大关井压力不小于35MPa，或地层温度不小于150C的油气井。
3.2
超高温高压井 extreme high pressure and high temperature wells (Extreme HPHT Wells) 地层压力不小于105MPa，或井口最大关井压力不小于70MPa，或地层温度不小于177℃的油气井。
3.3
紧急关闭系统emergency shut-down system （ESD) 通过设定监测点的压力实现测试流程压力过高或过低情况下的紧急关闭装置。
3.4
多级传感安全释放阀 multi sensor relief valve (MSR) 安装在油嘴管汇和水套炉（或蒸汽交换器）之间，按照预设压力自动开启卸去超出设定压力值以
保护下游设备的安全装置。
1 Q/SY 02430—2021 3.5
水合物hydrate 在一定温度压力等条件下，天然气与水形成的类冰状结晶物质。
4设计要求 4.1地层测试 4.1.1温度压力预测 4.1.1.1 应根据地质设计、钻井液相对密度及测录井资料。预测测试层位的地层压力，温度。 4.1.1.2 应根据测试层位的地层压力和地层流体性质，预测井口最高关井压力。 4.1.1.3 应根据测试层位的地层温度，地层流体性质和产量，预测井口最高温度 4.1.2并筒评价 4.1.2.1测试前应进行井完整性评价。 4.1.2.2拟进行储层改造的高温高压井、超高温高压井、钻遇复杂盐膏层或高压盐水层等复杂岩性地层的油气井。侧钻井应进行量化评价。 4.1.2.3应结合固井质量。营岩地层高压和硫化氢的影响，对生产套管及其附件磨损及薄弱环节进行套管剩余强度量化评价。 4.1.2.4应根据套管剩余强度计算不同测试液、不同地层流体的条件下井口油、套管压力控制值；同时，评价并简在后续试油作业过程中的风险，说明是否需要回接套管及回接高度。 4.1.3测试管柱 4.1.3.1应根据井身结构、地层流体性质、预测地层压力和温度、作业工况下可能压力、测试目的及要求来确定测试方式及测试管柱。 4.1.3.2宜优先选用压控式测试工具和气密封扣油管。 4.1.3.3应根据地层流体性质、预测地层压力和温度来选用工具和密封件。 4.1.3.4测试管柱应具备封隔地层、紧急关断、循环压井功能。 4.1.3.5应对不同工况进行管柱力学分析和校核，管柱强度系数应符合SY/T6581的相关要求。 4.1.4测试液 4.1.4.1 测试液应符合Q/SY02556的相关规定。 4.1.4.2测试液宜采用清水、无固相液体及低密度钻井液。 4.1.4.3 测试液密度应结合井下工具的承压能力，套管强度，井口承压能力，试油工艺要求等进行选择。 4.1.4.4 测试液应具备良好的稳定性、流变性。传压性和悬浮性，含硫化氢井测试液pH值应大于10。 4.1.5压井液 4.1.5.1J 压井液应符合Q/SY02556的要求。 4.1.5.2压井液密度设计应依据测试层位的最高地层压力及压井液密度安全附加值确定。 4.1.5.3 压井液应具备良好的稳定性、流变性和悬浮性，裸眼井压井液还应具备良好的润滑性和防塌性能。 2 Q/SY 02430—2021
4.2井口装置
4.2.1应根据预测井口最高工况压力及地层流体中硫化氢含量选用相应级别的井口装置。 4.2.2井口装置额定工作压力应高于预测井口最高工况压力，应按照SY/T6997的要求选择设备的工作压力等级。 4.2.3井口装置的主级零件产品规范级别宜符合GB/T22513的要求。 4.2.4应根据GB/T22513选择井口装置零件的温度级别，额定工作温度范围应低于设备可承受的最低环境温度，且高于设备可能接触到的最高流体温度， 4.2.5高温高压井。超高温高压井的井口装置的密封件宜采用金属密封方式。 4.2.6高温高压井宜采用采油树，超高温高压升应采用采油树。 4.2.7 钢丝电缆作业的井口防喷装置应符合Q/SY1767的规定。 4.3地面流程设置 4.3.1地面流程设备 4.3.1.1 应根据预计地层压力。流体性质， 油气产量选用相应压力级别和处理能力的地面流程。 4.3.1.2超高压井的地面测试设备应配备 双油嘴管汇，紧急关闭系统（ESD）、多级传感安全释放阀（MSRV）及数据采集系统。 4.3.1.3超高压井应设置视频监控系统，对井口、油嘴管汇，放喷管线出口等部位实施连续监控。 4.3.1.4高温高压井、超高温高压井的采油树、地面安全阀应同时具备手动控制和远程液压控制关闭功能，远程开启液压控制阀门应不大于30s，远程关闭液压控制阀门应不大于5s。 4.3.1.5紧急关闭系统（ESD）和多级传感安全释放阀（MSRV）的设置应符合SY/T6997的要求，且应同时满足手动关闭或释放，根据压力或温度传感器设置值自动关闭或释放的功能。 4.3.1.6地面测试流程管线井口装置至油嘴管汇应能实现紧急情况自动关井，油嘴管汇以下部分应能实现紧急情况自动泄压 4.3.1.7 如需对流体进行加热，应采用蒸汽交换器，水套炉或蒸汽发生器 4.3.1.81 如有地层出砂或压裂出砂的可能，应设置相应压力级别和处理能力的捕屑和除砂装置。 4.3.2地面流程管线 4.3.2.1走 超高压井井口至油嘴管汇的管线应采用整体式法兰连接。 4.3.2.2预计单翼气产量不/小于80×10m/d，并口至油嘴管汇优先选用规格为内径76mm的专用管线。 4.3.2.3 分离器气出口管线的推荐内径为：
a）当单翼产量不大于80×10ml/d时，内径不小于62mm： b）当单翼产量大于80×10tm/d时，内径不小于76mm
4.3.3仪表和电气设施 4.3.3.1压力表、温度计、数据采集仪表的选择应符合SY/T6997的要求。 4.3.3.2高压气井，超高压气井井口装置的压力表。传感器等应采用气密封螺纹连接。 4.3.3.3电气设施的防爆级别应满足所使用的区域爆炸性危险等级的要求。
3 Q/SY02430—2021
5作业要求 5.1[ 队伍及人员 5.1.1测试队宜具有中国石油天然气集团有限公司甲级队伍资质。 5.1.2设计人员、作业队管理人员应具有高温高压井测试作业经验。 5.1.3测试队人员应取得HSE，并控硫化氢防护证书，分离器、锅炉等操作人员应取得对应的压力容器。锅炉操作证书。所持证书均应在有效期内。 5.2个人劳动防护用品和应急救援设施 5.2.1个人劳动防护用品 5.2.1.1个人劳动防护用品的配备应满足SY/T6524的要求，至少应包括头部、眼面部，听觉器官手部，足部和躯干。 5.2.1.2人员应会正确穿戴使用个人劳动防护用品。 5.2.2急救药品和设施 5.2.2.1J 应根据危害识别结果，针对可能产生的人身伤害配备相应医疗急救药品和器材。 5.2.2.2E 医疗救急药品和器材应在有效期内。 5.2.2.3根据作业场所所处位置和实际需求，配备救护车及专职驾驶人员。 5.2.3消防设施 5.2.3.1现场应配备ABC干粉式灭火器，灭火器灭火剂充装量应符合SY/T5225的要求 5.2.3.2可能产生因可燃气体。可燃液体泄漏造成火灾部位应配备推车式灭火器。其他可能产生火灾的部位应配备手提式灭火器，每个灭火器配置点灭火器数量不应少于2具。 5.2.4有毒有害气体防护。监测设施
正压式空气呼吸器等呼吸防护设施，硫化氢等有毒有害气体监测设施的配备应符合SY/T6277 的要求。 5.3作业前准备 5.3.1单井计划书 5.3.1.1应编制HSE单井计划书，并对作业人员进行培训。 5.3.1.2HSE单并计划书中应对设备高压泄漏，高温导致并口密封失效，水合物形成堵塞，地层或压裂出砂。可燃气体或液体泄漏导致火灾爆炸可能产生的危害进行识别和分析，并制订风险控制措施。 当作业人员、工艺、设备、环境等发生变化后，应重新对危害进行识别。 5.3.2作业许可
动火、打开管线。临时用电。进人受限空间等高风险作业应执行作业许可制度， 5.3.3应急管理 5.3.3.1应编制包括人员受伤救助、井喷失控及压力泄漏、火灾扑救及逃生的现场应急处置方案。 4
