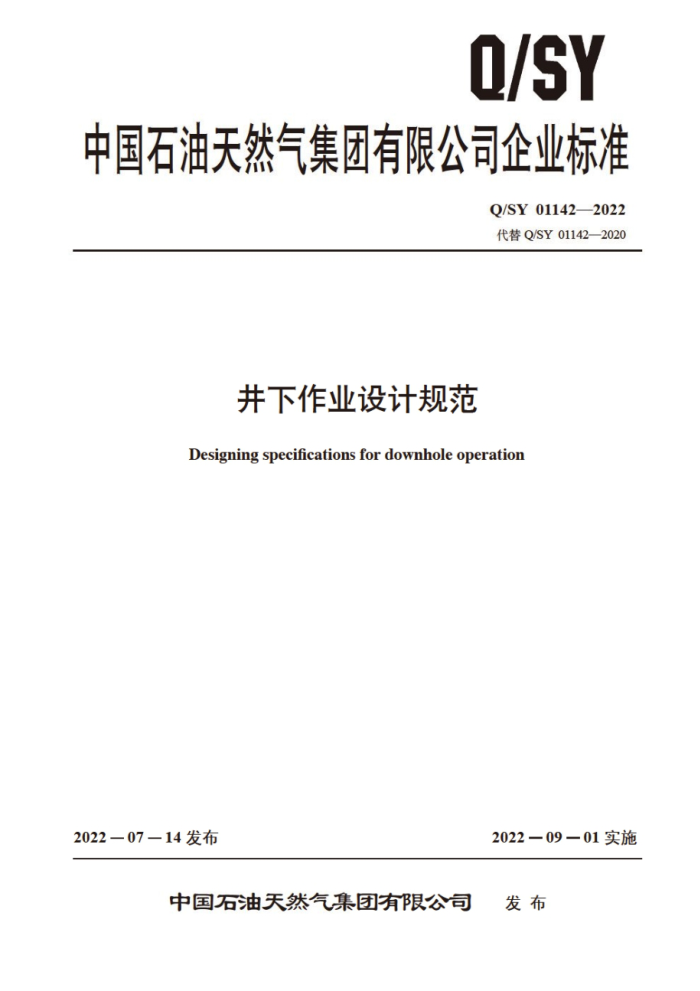

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY01142—2022 代替Q/SY01142—2020
并下作业设计规范
Designing specifications for downhole operation
2022一07一14发布
202209—01实施
中国石油天然气集团有限公司 发布 Q/SY01142—2022
目 次
前言 1范围 2规范性引用文件 3术语和定义 4地质设计内容
Ⅱ
4.1 一般要求 4.2基本数据 4.3历史施工情况 4.4 目前采油树、井口装置 及生产管柱结构 4.5 作业目的及要求 4.6井控相关提示 4.7 质量、健康、安全、 环保要 4.8 附图 4.9 单井井控风险评估分级表工程设计内容 5.1 一般要求 5.2 设计目的及要求 5.3 设计依据 5.4 工艺参数设计 5.5 管杆柱设计及完井管柱示 5.6 施工准备 5.7 主要施工工序和技术要求 5.8 工艺安全风险分析及预防措施 5.9 井控设计要求 5.10 质量、健康、安全、 环保要求 5.11 特殊要求事项施工设计内容
二
E.
-
.
6
6.1 一般要求 6.2 基本资料 6.3 施工依据及要求 6.4 施工准备 6.5 施工步骤 6.6 施工安全风险分析及预防措施 6.7 井控设计
中
8
5 Q/SY 01142—2022
前言
本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替Q/SY011422020《井下作业设计规范》，与Q/SY01142—2020相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了范围（见第1章，2020年版的第1章）： b）更改了规范性引用文件，增加了SY/T5325，SY/T5587.3、SY/T5587.5、SY/T5587.12、SY/I
5587.14.SY/T5727Q/SY02553,Q/SY03124.3, 删除子SY/T6127、SY/T6137、SY/T6277 SY/T6610（见第2章，2020年版的第2章）：
e）更改了地质设计内容（见第4章，2020年版的4.1、4.2、4.3）： d）更改了工程设计内容（见第5章， 2020年版的5.1、5.2、53） e）更改了施工设计内容（见第6章， 2020年版的6.16.2、6.3） f）增加井控风险评估分级（见第7章）： g）更改设计要求（见第8章， 2020年版的第3章， 第7章） h）更改了地质设计书格式及内容 （见附录A，2020年版的附录A、 附录B附录C） i）增加了作业设计规范最小化模块（见附录B） j）增加了单井井控风险评估分级表（见附录C） k）更改了工程设计书格式及内容（见附录D，2020年版的附录D、附录F、附录H）： 1）更改了工艺及施工参教设计（见附录E，2020年版的附录E，附录G） m）更改了施工设计书格式及内容（见附录F，2020年版的附录工。附录J，附录K）。 本文件由中国石油天然气集团有限公司标准化委员会勘探与生产专业标准化技术委员会提出并
归口。
本文件起草单位：大港油田分公司， 用 公司 西南油气田分公司、塔里木油田分公司。
本文件主要起草人：盖旭波、孙桂玲、赖学明、周俊杰、王营营、李莉、刘雨、罗明辉、罗伟、 涂志雄、杨盛、魏国
本文件及其所代替文件的历次版本发布情况为
2008年首次发布为Q/SY1142—2008： -2020年标准编号变更为Q/SY01142—2020：本次为第一次修订。
III AS/D Q/SY 01142—2022
并下作业设计规范
1范围
本文件规定了井下作业的地质设计工程设计和施工设计内容及格式的要求。 本文件适用于油气田油气水井井下作业（包括维护作业，措施作业 大修作业）设计的编写。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5325常规射孔作业技术规范 SY/T5587.3常规修井作业规程第3部分：油气井压井、 替喷，讲喷 SY/T5587.5 常规修井作业规程 第5部分：井下作业井筒准备 SY/T5587.12 常规修井作业规程第12部分：解卡打捞 SY/T5587.14 常规修井作业规程第14部分：注塞、钻塞 SY/T5727井下作业安全规程 Q/SY02553井下作业井控技术规范 Q/SY08124.3石油企业现场安全检查规范第3部分：修井作业
3术语和定义
本文件没有需要界定的术语和定义
4地质设计内容 4.1 一般要求
地质设计不限于以下内容，可根据各油气田要求及井下作业类型适当调整，地质设计书格式及内容应按照附录A执行。 4.2基本数据 4.2.1基础数据 4.2.1.1 钻完井数据
钻完井数据应包括构造位置。地理位置。完钻井深。人工井底、钻井液性能。井斜等，表格格式及内容应按照表B.1执行。
1 Q/SY01142—2022
4.2.1.2套管数据
套管数据应包括套管规格、钢级、壁厚、外径。抗内压下人深度、水泥返深，套管头型号等，表格格式及内容应按照表B.2执行。 4.2.1.3并眼轨迹数据
并眼轨迹数据应包括井段、垂深、并斜、方位等，表格格式及内容应按照表B.3执行。 4.2.1.4油层数据
油层效据应包括层位、 层号、解释井段、厚虚、孔隙度、渗透率等，表格格式及内容应按照表 B.4执行。 4.2.1.5试油及射孔数据
试油及射孔数据应包括层位、层号射孔井段、射孔厚度、射孔液、射孔参数等，表格格式及内容应按照表B.5执行。 4.2.1.6 地层压力及温度
地层压力及温度数据应包括地层压力、地层压力系数，地层温度及本井或邻井压力测试等，如本并或邻井无压力测试数据，必须进行地层压力预测。表格格式及内容应按照表B.6、表B.7执行。 4.2.1.7流体性质
流体性质数据应包括原油密度，黏度、含蜡、胶质沥青、凝点、地层水型、总矿化度等，表格格式及内容应按照表B.8执行 4.2.1.8特殊流体
特殊流体数据应包括本并或临并的H.S.CO.CO等特殊流体含量等，表格格式及内容应按照表B.9执行。 4.2.2油气水井生产数据 4.2.2.1本井、邻井采油（气）数据
本井应填写3个月正常生产数据， 邻井应填写1个月的正常生产数据本井，邻井采油（气）效据应包括井号，日期。生产井段，采油方式 工作制度、日产油、日产
气、含水等，表格格式及内容应按照表B.10执行。 4.2.2.2本井、邻井注水（气）数据
本井应填写3个月正常生产数据，邻井应填写1个月的正常生产数据。 本井、邻井注水（气）数据应包括井号、日期、注人并段、注入方式、配注量、日注量、泵压、
油压、套压等，表格格式及内容应按照表B.11执行 4.2.3测试数据 4.2.3.1示踪剂测试数据
示踪剂测试数据应包括井号、距离、初见示踪剂日期、初见天数、初见浓度、水驱速度等，表格
2
