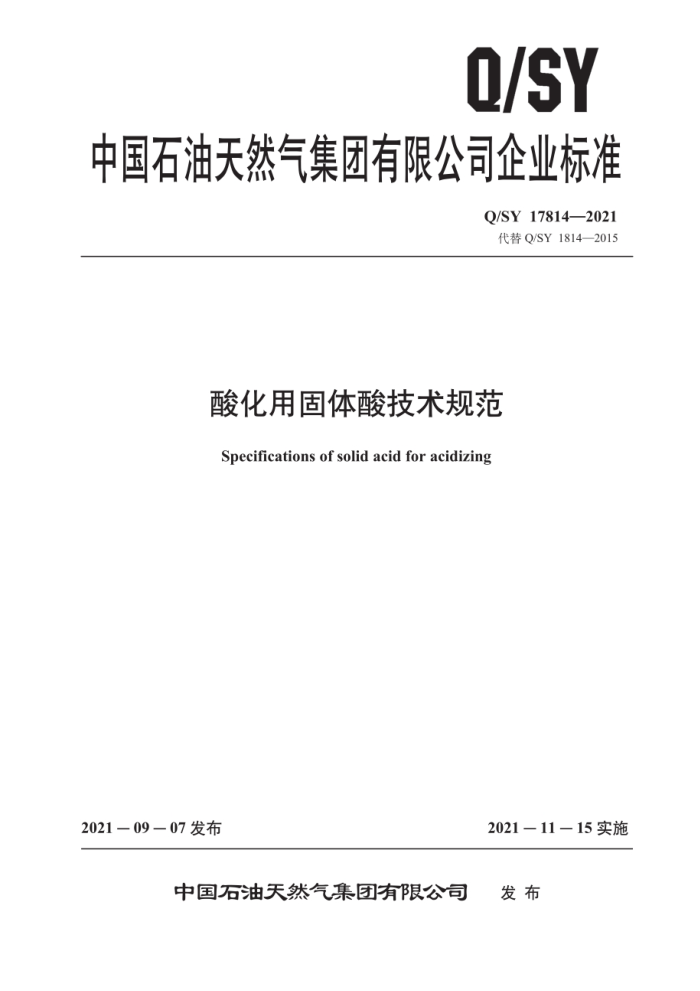

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 17814—2021 代替Q/SY1814—2015
酸化用固体酸技术规范
Specifications of solid acid for acidizing
2021—11－15实施
2021—09—07发布
中国石油天然气集团有限公司 发布 Q/SY17814—2021
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 技术要求 5 仪器设备 6 试剂或材料
A
试验方法 7.1 外观 7.2 有效酸含量测定 7.3 水溶解度测定 7.4 溶解时间测定 7.5 含水率测定 7.6 水不溶物测定 7.7 铁含量测定 7.8 固体酸酸化工作液技术指标测定检验规则
8
L
8.1 采样 8.2 检验包装、标志和储运
L
10
9
-- 10 10 10 10
9.1 包装 9.2 标志 9.3 储存和运输 10 健康、安全和环保要求附录A（资料性） 不同浓度固体酸溶液对应有效酸液浓度参考表附录B（资料性） 酸化用固体酸检验结果记录表 Q/SY17814—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的
规定起草，
本文件代替Q/SY1814—2015《酸化用固体酸技术规范》，与Q/SY1814—2015相比，除结构调整和编辑性改动外，主要技术变化如下：
a）增加了术语“酸化用固体酸*及其定义（见3.1）： b）增加了固体酸种类的判定，更改了固体盐酸和固体硝酸有效酸含量测定步骤（见7.2。Q/SY
1814—2015的6.2）； c）更改了固体酸水溶解度的测定方法（见7.3，Q/SY1814一2015的6.3）； d）增加了溶解时间的测定方法（见7.4）： e）删除了灼烧残渣和砷含量试验方法（见Q/SY1814一2015的6.6和6.8）： f）更改了含水率的测定试验内容（见7.5，Q/SY1814一2015的6.4）： g）更改了水不溶物的测定试验内容（见7.6，Q/SY1814—2015的6.5）； h）增加了“固体酸酸化工作液技术指标测定”（见7.8）： i）更改了“检验规则*内容，（见第8章，Q/SY1814一2015的第7章 j）更改“标志、包装、运输及贮存*为包装、标志和储运”（见第9章，Q/SY1814一2015的
第8章： k）更改健康。安全。环境控制要求”为*健康，安全和环保要求”（见第10章，Q/SY1814一2015
的第9章。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油天然气集团有限公司标准化委员会油田化学剂及材料专业标准化直属工作组提
出并归口。
本文件起草单位：勘探开发研究院、西安石油大学、西南石油大学、渤海钻探工程公司。 本文件主要起草人：梁冲。崔明月，王满学，谷庆江。姚飞。崔伟香。王云云。刘平礼。尹海霞、
邹春梅，朱大伟。罗志峰。张合文。晏军。崔福员。杨金玲。谢春捷。
本文件及其所代替文件的历次版本发布情况为：
2015年首次发布为Q/SY1814—2015：一本次为第一次修订。
II Q/SY 17814—2021
酸化用固体酸技术规范
1范围
本文件规定了油田酸化用固体盐酸和固体硝酸的技术要求、试验方法、检验规则、包装、标志和储运。健康，安全和环境控制要求。
本文件适用于酸化用固体酸产品的检验。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中。注日期的弓用文件，仅该日期对应的版本适用于本文件， 不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 190 危险货物包装标志 GB/T 191 包装储运图示标志 GB/T 601 化学试剂 标准滴定溶液的制备 GB/T 670 化学试剂硝酸银 GB/T 3049 工业用化工产品铁含量测定的通用方法 10-菲啉分光光度法 GB/T 6679 固体化工产品采样通则 GB/T 6682 分析实验室用水规格和试验方法 SY/T 5405 酸化用缓蚀剂性能试验方法及评价指标 SY/T 5490 钻井液试验用王
3术语和定义
下列术语和定义适用于本文件
3.1
酸化用固体酸solid acid for acidizing 常温下处于稳定固态的粉末或颗粒状固体，溶解后能够形成用于酸化的液体盐酸、硝酸等产品。
3.2
固体盐酸 solid hydrochloric acid 常温下处于稳定状态，按照一定比例配制的水溶液。能够替代油田酸化用液体盐酸的粉末或颗粒
状固体。 3.3
固体硝酸solidnitricacid 常温下处于稳定状态，按照一定比例配制的水溶液。能够替代油田酸化用液体硝酸的粉末或颗粒
状固体。 3.4
有效酸含量effective acid content
1 Q/SY 17814—2021
h）分光光度计：备有在520mm一560mm之间透光率最大的滤光片： i）磁力搅拌器：调速范围为150r/min～1500r/min： j）耐酸搅拌器：耐酸恒速搅拌器或同类产品，工作转速为Or/min～1800r/min； k）秒表： 1）游标卡尺：精度土0.02mm； m）标准筛：孔径0.150mm： n）表面皿： o）玻璃棒： p）移液管：5mL、10mL q）锥形瓶：100mL、250mL： r）量筒：25mL，50mL，100mL，250mL，1000mL s）烧杯：100mL，200mL 250mL.500mL.1000mL t）容量瓶：100mL.500mL，1000mL u）酸式滴定管：50mL v）碱式滴定管：50mL w）离心管：100mL。
S
试剂或材料
1
试验用试剂或材料如下 a）氢氧化钠：分析纯： b）98%浓硫酸：分析纯： c）硝酸银：分析纯； d）硫酸亚铁：分析纯 e）甲苯：分析纯： f）中性红：分析纯； g）亚甲基蓝：分析纯* h）乙醇：分析纯； i）水杨醛：分析纯 ji）氢氟酸：分析纯； k）碳酸钙：分析纯： 1）蒸馏水：三级水，符合GB/T6682要求 m）膨润土：符合SY/T5490要求： n）定量滤纸：快速，直径90mm o）pH试纸： p）N80挂片： q）酸化配套用缓蚀剂等添加剂。
试验方法 7.1 外观
门
目测法：观察固体酸的颜色和形状。
3 Q/SY17814—2021 7.2有效酸含量测定 7.2.1试剂制备 7.2.1.1硝酸银标准溶液
按照GB/T670配制硝酸银标准溶液1000mL，备用。 7.2.1.2硫酸亚铁溶液
用电子天平称取100g（精确至0.01g）硫酸亚铁置于1000mL烧杯，加人500mL蒸馏水，用玻璃棒搅拌至完全溶解，然后将溶液倒人1000mL容量瓶中，用蒸馏水稀释至刻度，摇晃均匀。备用。
7.2.1.3硫酸标准溶液
按照GB/T601配制和标定硫酸标准溶液500mL：C 注：CrLHo. ，为硫酸标准溶液浓度。
（H：so.）为0.1mol/L，备用。
(H50.J
7.2.1.4氢氧化钠标准溶液
按照GB/T601配制和标定0.1mol/L和0.5mol/L氢氧化钠标准溶液各500mL，备用。 7.2.1.5中性红一亚甲基蓝乙醇溶液
用电子天平称取中性红0.12g（精确至0.01g）。亚甲基蓝0.08g（精确至0.01g）置于100mL烧杯，加人50mL乙醇，用玻璃棒搅拌至完全溶解，然后将溶液倒人100mL容量瓶中，用乙醇稀释至刻度，摇晃均匀，备用。 7.2.1.6水杨醛甲苯溶液
在通风橱中，用5mL移液管移取5mL水杨醛置于100mL容量瓶中，用甲苯稀释至刻度，摇晃均匀，备用。 7.2.1.7甲基红乙醇溶液
用电子天平称取0.2g（精确至0.01g）甲基红指示剂置于100mL烧杯，加人50mL乙醇，用玻璃棒搅拌至完全溶解，然后将溶液倒人100mL容量瓶中，用乙醇稀释至刻度，摇晃均匀，备用。 7.2.2固体酸种类的判定 7.2.2.1固体酸水溶液的制备
用电子天平称取5g（精确至0.0lg）固体酸置于500mL烧杯中，加入150mL蒸馏水，用玻璃棒
搅拌，至用肉眼观察固体酸全部溶解为止，备用。 7.2.2.2固体酸水溶液酸性的判定
用pH试纸测试7.2.2.1中制备溶液的PH值，若PH值不天于1，则表明溶液为强酸性
7.2.2.3固体盐酸的判定
用25mL量筒量取25mL7.2.2.1中制备的固体酸溶液置于100mL锥形瓶中，用滴管吸取7.2.1.1
4
