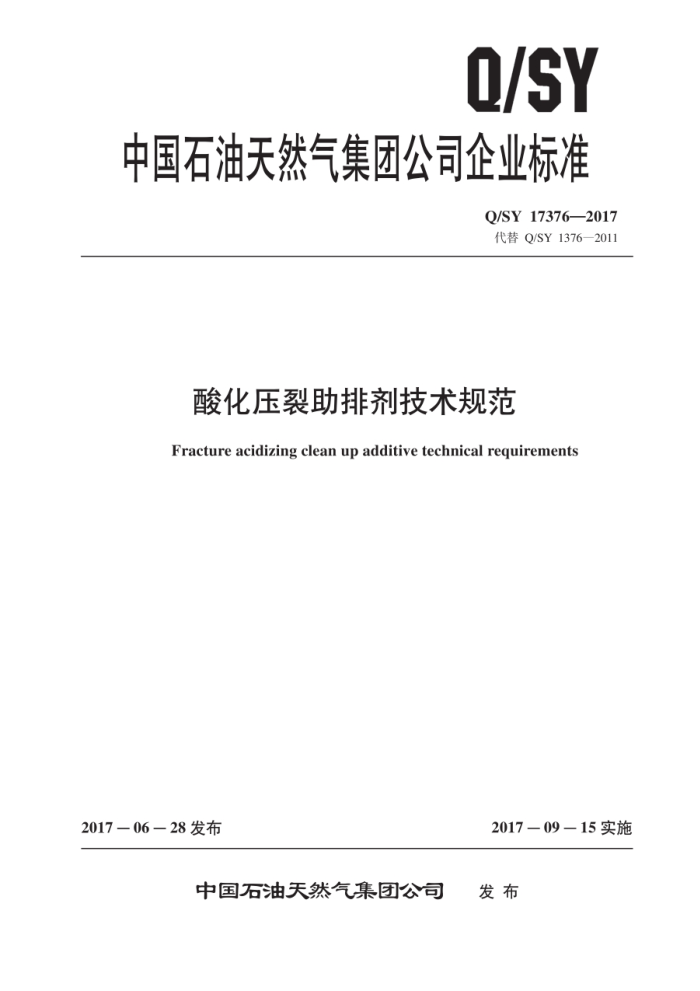

Q/SY
中国石油天然气集团公司企业标准
Q/SY 17376—2017 代替Q/SY1376—2011
酸化压裂助排剂技术规范 Fracture acidizing clean up additive technical requirements
2017-06—28发布
2017-09-15实施
中国石油天然气集团公司 发布 Q/SY17376—2017
目 次
前言范围 2 规范性引用文件 3 技术要求仪器设备。试剂
11
1
4.
检测方法检验规则标志，包装，运输、贮存与保质期 8健康、安全、环境控制要求 9 测定结果表附录A（资料性附录）助排剂性能测试结果表格式附录B（规范性附录） 助排剂性能试验流程示意图
5.
3
6
7
.8
8
-8
9
10 Q/SY17376—2017
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替Q/SY1376一2011《酸化压裂助排剂技术要求》，与Q/SY1376一2011相比，除编辑
性修改外，主要变化如下：
修改了标准名称（见本标准名称，见2011年版的标准名称）一修改了规范性引用文件，增加、更新和删除了部分弓用标准（见第2章，见2011年版的第
2章）：一删除了“助排率”的术语和定义（见2011年版的第3章）：增加了“技术要求”中测试样品类型的分类（见第3章，见2011年版的第4章）：修改了“技术要求”中部分技术指标（见第3章，见2011年版的第4章）：修改了“表界面张力仪”【见第4章n）见2011年版的第5章f）】： -增加了“电子天平”、“标准筛”、"电热恒温干燥箱”等仪器（见第4章，见2011年版的第 5章）：增加了“支撑剂”，“岩心粉”、“煤油”等试剂（见第4章，见2011年版的第5章）：增加了“试剂的制备"（见5.1）* 修改了“表面张力、界面张力测定”中测试方法的弓用标准（见5.7。见2011年版的6.6.2）：修改了“助排性能测定”，改为*助排性能提高率”，测试方法做了修改（见5.9.见2011年版的6.8）增加了“助排剂性能测试结果表格式”（见附录A）：增加了“助排剂性能试验流程示意图（见附录B）
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司标准化委员会油田化学剂及材料专业标准化工作组提出并归口。 本标雅起草单位：中国石油勘探开发研究院廊坊分院压裂酸化技术服务中心，石油标雅化研究
所，中国石油长庆油田西安长庆化工集团有限公司，中国石油长城钻探工程有限公司昆山公司，中国石油天然气股份有限公司采油工程产品质量监督检验中心。
本标准主要起草人：刘玉婷、管保山、程芳、青云、姚远、刘萍、梁利、肖青香、李建阁、刘友权。
II Q/SY17376—2017
酸化压裂助排剂技术规范
1范围
本标准规定了酸化压裂助排剂的技术要求，仪器设备，试剂，检验方法，检验规则。标志，包装运输，贮存与保质期及健康，安全，环境控制要求。
本标准适用于酸化压裂助排剂的检验和验收。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4472化工产品密度，相对密度的测定 GB/T6003.1试验筛技术要求和检验 第1部分：金属丝编织网试验筛 GB/T6678—2003化工产品采样总则 GB/T66802003液体化工产品采样通则 GB/T9724化学试剂PH值测定通则 GB/T291702012 石油天然气工业钻井液实验室测试 SY/T5107—20167 水基压裂液性能评价方法 SY/T5370 表面及界面张力测定方法 SY/T 5405—1996 酸化用缓蚀剂性能试验方法及评价指标 SY/T 5755- 2016 压裂酸化用助排剂性能评价方法 SY/T6214—2016 稠化酸用稠化剂 SY/T 6787 水溶性油田化学剂环境保护技术要求
3技术要求
酸化压裂助排剂产品的技术指标应符合表1的要求。
表1酉 酸化压裂助排剂技术指标要求
项目溶解介质适用范围类型外观 PH值
要求
水溶性
酸溶性
气井
油井
油井
气井
氟碳类 碳类 非氟 氟碳类 非氟 氯碳类 氟碳类 非氟碳类
非氟碳类
碳类无变色、无分层和无沉淀
6.0 ~ 8.0 Q/SY17376—2017
表1(续)
项目密度，g/cm 溶解性对工作液黏度的
要求 0.9500 -- 1.0800
无变色。无分层和无沉淀
25
配伍 影响率，% 性 与其他添加剂的
无变色、无分层和无沉淀
配伍
表面张力，mN/m 界面张力，mN/m
≤23.00 ≤26.00 ≤25.00 ≤27.50 ≤25.00 ≤31.00 ≤25.00 ≤30.00 2.00 ≤2.50
≤ 2.00 ≤3.00
表面张力改变量 mN/m
≤1.50
≤1.50
≤2.00
≤ 2.00
热稳定性 界面张力
≤1.50
≤1.50
改变量ow mN/m
≥ 35.00
助排率7%
4仪器设备、试剂
本标准试验用主要仪器设备、试剂如下： a）pH试纸：精密pH试纸。 b）比色管：50mL。 c）移液管：1mL，2mL d）容量瓶：100mL，500mL e）量筒：200mL，300mL，500mL，1000mL。 f）烧杯：500mL，1000mL g）玻璃管：@15mm×500mm。 h）耐温耐压容器：250mL，符合GB/T291702012中21.5.3的规定。 i）密度计：精度±0.0001g/cm i）电子天平：感量0.01g： k）标准筛执行GB/T6003.1的规定，试验标准筛：425μm，212μm。 1）搅拌器：吴茵（Waring）混调器或同类产品。 m）旋转黏度计：RS600或同类产品。 n）表界面张力仪：全自动张力计或同类产品，符合SY/T5370规定的产品。 0）电子恒温水浴锅：工作温度为室温～100℃，控温精度土1℃。 P）电热恒温干燥箱：工作温度为室温～200℃，恒温波动土1℃。 9）盐酸：分析纯。 r）碳酸钙：分析纯。 s）支撑剂：0.2100.425mm。 t）岩心粉：0.210～0.425mm。 u）普通氮气：纯度99% v）煤油：脱水煤油。
2 Q/SY 17376—2017
5检测方法 5.1试剂的制备 5.1.1质量分数为15%盐酸的制备
质量分数为15%盐酸的制备按照SY/T5405一1996中3.4.1的规定执行。当试验中的酸中含有氢氟酸等对玻璃有腐蚀性的物质时，应用塑料烧杯和量简及耐腐蚀设备。 5.1.2工作液的制备 5.1.2.1压裂液冻胶的制备
压裂液冻胶的制备按照SYT5107一2016中第5章的规定执行，压裂液稠化剂质量比为0.4%
交联剂的按照实验配方添加。 5.1.2.2稠化酸的制备
稠化酸的制备按照SY/T6214一2016中6.2的规定执行。 5.1.3测试试样制备 5.1.3.1助排剂水溶液试样制备
制备浓度为0.3%的助排剂水溶液500mL：用移液管吸取1.50mL助排剂样品置于装有蒸馏水的 500mL容量瓶中，补齐至刻度后摇匀，备用。 5.1.3.2助排剂酸溶液试样制备
按照5.1.1的方法制备的15%盐酸，制备浓度为0.3%的助排剂酸溶液500mL：用天平称取置于烧杯中的1.60g助排剂样品，加人少
量15%盐酸溶解助排剂样品，将溶液置于装有15%盐酸的500mL容量瓶中：再用少量15%盐酸涮洗烧杯，涮洗得到的溶液置于装有15%盐酸的500mL容量瓶中：最后用15%盐酸补齐至刻度后摇匀，备用。 5.1.3.3压裂液破胶液试样制备
压裂液冻胶的制备按照SY/T5107—2016中第5章的规定执行。 5.1.3.4乏酸试样制备
乏酸的制备按照SY/T5405—1996中5.3的规定执行。 5.1.4测试空白样制备 5.1.4.1助排剂空白样制备
以下液体作为助排剂的空白样： a）蒸馅水作为水溶性助排剂的空白样。 b）质量分数为15%的盐酸作为酸溶助排剂的空白样，
3 Q/SY17376—2017 5.1.4.2工作液空白样制备
以下液体作为工作液的空白样： a）压裂液制备过程中不加入助排剂得到的破胶液作为压裂液的空白样品，制备过程同5.1.3.3。 b）酸液制备过程中不加人助排剂得到的乏酸作为酸液的空白样品，制备过程同5.1.3.4。
5.2外观
目测法：在比色管中加人20mL25mL酸化压裂助排剂，在自然光下观察其是否分层和沉淀。 5.3PH值测定
pH值测定按照GB/T9724的规定执行。 5.4密度测定
密度测定按照GB/T4472的规定执行。 5.5溶解性测定 5.5.1水溶性测定
用移液管吸取1mL助排剂样品置于装有蒸馏水的100mL容量瓶中，补齐至刻度后摇匀，静置 30min后目测液体是否分层及沉淀。 5.5.2酸溶性测定
用5.1.1的方法制备的15%盐酸。用移液管吸取1mL助排剂样品置于装有15%盐酸的100mL容量瓶中，补齐至刻度后摇匀，静置30min后目测液体是否分层及沉淀。 5.6配伍性能测定 5.6.1对工作液黏度的影响率 5.6.1.1对压裂液黏度的影响率
按SY/T5107一2016中第5章规定的方法制备压裂液基液2000mL，将其分成两份各1000mL。 其中一份为空白对比样，另一份加人配方浓度的助排剂，两份基液分别按配方的交联比加人交联液，按5.1.2.1的方法配制冻胶，用旋转黏度计测定上述两份冻胶样品的黏度，测试条件为助排剂使用温度。170s-l、恒温30min。记录空白对比样冻胶的黏度为"k：加人助排剂冻胶的黏度为"=。 5.6.1.2对稠化酸黏度的影响率
按5.1.2.2的方法制备稠化酸2000mL，将其分成两份各1000mL。其中一份为空白对比样，另份加人配方浓度的助排剂。用旋转黏度计测定上述两份酸液样品的黏度，测试条件为助排剂使用温度、170s-1、恒温30min。记录空白对比样的黏度为k，加人助排剂酸液的黏度为"z。 5.6.1.3计算
黏度影响率R按公式（1）计算：
4
