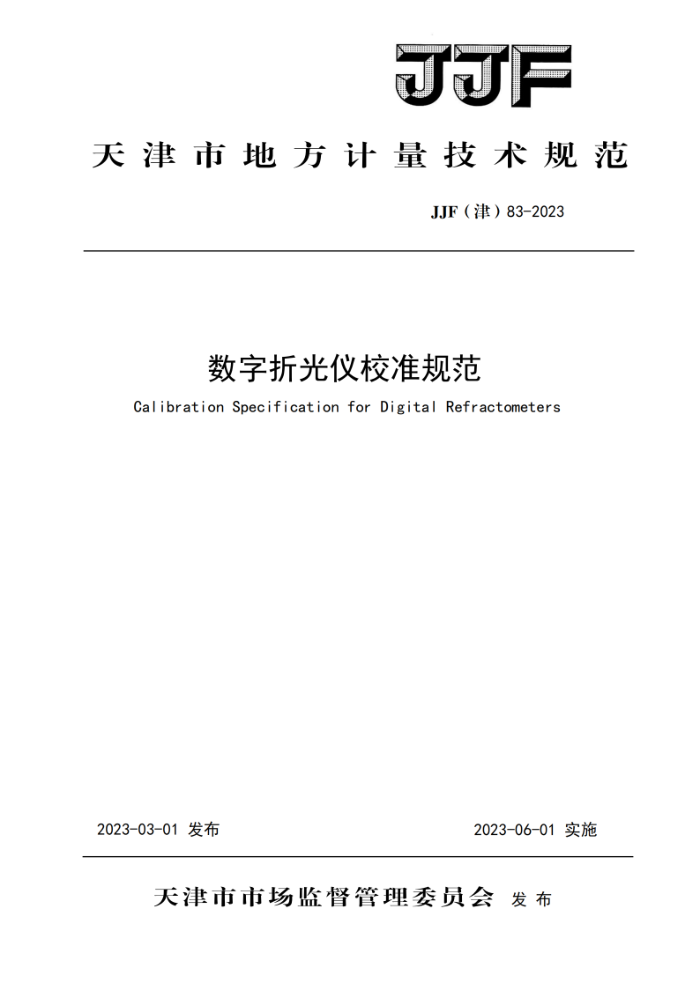

JP
天津市地方计量技术规范
JJF（津）83-2023
数字折光仪校准规范
Calibration Specification for Digital Refractometers
2023-03-01 发布
2023-06-01实施
天津市市场监督管理委员会发布 JJF(津) 83-2023
数字折光仪校准规范 Calibration Specification for Digital Refractometers
JJF(津) 83-2023
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
参加起草单位： 广州市爱岩科学仪器有限公司
梅特勒托利多科技（中国）有限公司
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津) 83-2023
本规范主要起草人：
王振国（天津市计量监督检测科学研究院）
王晓明 （天津市计量监督检测科学研究院）
张笑平（天津市计量监督检测科学研究院）
周德振（广州市爱岩科学仪器有限公司）
参加起草人：
江宁川（天津市计量监督检测科学研究院）
常颖（天津市计量监督检测科学研究院）
李鑫泉（梅特勒托利多科技（中国）有限公司） JJF(津)83-2023
目录
(I) (1) (1) :(1) (1) ..(2) : (2) (2) :(2) : (2) (3) :(3) :(3) (4) .(5) (6) (7) :(8) (10)
引 言
范围· 引用文件· 概述·
2
3
4. 计量特性 5 校准条件 5. 1 环境条件 5.2 测量标准及其他设备· 6 校准项目和校准方法 6. 1 校准前准备· 6.2 示值误差 6.3 重复性 1
校准结果表达· 8 复校时间间隔附录 A 数字折光仪校准原始记录格式. 附录 B 数字折光仪校准证书（内页）格式附录 C 标准溶液的配制和定值方法附录 D 蔗糖和葡萄糖水溶液折射率附录E 数字折光仪的示值误差测量不确定度评定示例 JJF(津)83-2023
引 言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。
本规范的制定参考了JJG820-1993《手持糖量（含量）计及手持折射仪》、0IMLR
108，edition1993（E）《测量果汁糖含量的折射仪（Refractometersforthemeasurement of the sugar content of fruit juices)》和 OIML R 124,edition 1997 (E)《测量葡萄汁糖含量的折射仪（Refractometers for the measurement of the sugar content of grape must)》。
本规范为首次发布
II JJF(津)83-2023
数字折光仪校准规范
1 范围
本规范适用于数字折光仪（包括台式数字折光仪和便携式数字折光仪）的校准。
2 引用文件
本规范引用了下列文件： JJG820-1993手持糖量（含量）计及手持折射仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3概述
数字折光仪（以下简称仪器）是利用折射原理测量折射临界角，通过感光部件高速、 高精度的信号采集和分析处理技术，自动显示测量值的仪器。它能够快速测量透明、半透明、深色、粘稠状等各类液体的折射率（np）、糖溶液的质量分数（Brix）及氯化钠质量分数等。其主要由光源、聚光透镜、棱镜、成像透镜、温度传感器、CCD传感器和控制系统等组成，仪器工作原理如图1所示。
光源
信号处理
测量电路
数字显示
图1仪器工作原理
4 计量特性
表 1 计量特性
项目
折射率
氯化钠溶液质量分数
糖溶液质量分数
示值误差重复性注：以上指标不用于合格性判别，仅供参考。
± 0. 6% ≤0. 2%
±0.0006 ≤0. 0002
±0. 9% ≤0. 3% JJF(津)83-2023
5校准条件
5.1环境条件 5.1.1环境温度：（15～35)℃。 5.1.2环境湿度：不大于85%RH。 5.1.3室内应清洁无灰尘。 5.1.4仪器应平稳摆放，不应受强光直射，周围无强烈机械振动和电磁干扰，无强气流及腐蚀性气体，仪器接地良好。 5.2测量标准及其他设备 5.2.1有证标准物质
根据实际需要，选用由国家计量行政部门批准的蔗糖（或葡萄糖、氯化钠）标准溶液和折射率标准溶液，糖溶液测量范围为（0～67）%，扩展不确定度不大于0.2%（k-2）；折射率标准溶液测量范围为（1.3330～1.6580）n°，扩展不确定度不大于0.0002（k-2）。 或者使用分析纯或优级纯的蔗糖或葡萄糖、氯化钠配制所需浓度的标准溶液，溶液具体配制、定值方法及不确定度评定示例见附录C和附录E.3，蔗糖、葡萄糖水溶液的折射率（20℃）见附录D。 5.2.2其他设备 5.2.2.1天平：最大称量不小于100g，分度值0.01mg，（I）级 5.2.2.2温度计：范围（0～50）℃，分度值不低于0.1℃，最大允许误差不超过土0.3℃。 5.2.2.3校准用试剂：蒸馏水、纯水（实验室用二级以上）、蔗糖（分析纯及以上）、 葡萄糖（分析纯及以上）、氯化钠（分析纯及以上）等。
6校准项目和校准方法 6.1校准前准备
接通仪器电源开关，根据仪器使用说明书的要求，进行预热。在每一次用标准溶液校准前，都必须对镜面和盖板进行清洗、净化，并干燥
仪器的自校及调零。仪器的操作过程包括：进样，开始，清洗，干燥四个部分。按仪器说明书进行自校。将蒸馏水滴在镜面上，保持镜面全覆盖，有盖板的仪器盖上盖板，按调零键，进行零点调节，然后进行校准。
2 JJF(津）83-2023
6.2示值误差
一般取满量程的10%、30%、50%三个点作为校准点，也可与客户协商确定校准点（一般不超过3个）。用蒸馏水清洗镜面，并用擦镜纸擦拭干净。将标准溶液滴在镜面上，保持镜面全覆盖，盖上盖板，待仪器温度达到设定温度，读数稳定后，记录仪器显示的数值，每个校准点重复测量3次，取3次测量结果的算术平均值作为实测结果
根据式（1）计算校准点示值误差：
An = - ns
(1)
式中： △n一蔗糖（或葡萄糖、氯化钠）溶液质量分数或折射率的示值误差；五一仪器3次测量结果的算术平均值（20℃）； n，一标准值（20℃）。
6.3重复性
每一校准点重复测量6次，根据式（2）计算校准点重复性：
(2)
式中： s一煎糖（或葡萄糖、 、氯化钠）溶液质量分数或折射率的重复性 ni一第n 次测量结果（20℃ Ⅱ一n次测量结果的算术平均值（20℃）。
校准结果表达校准结果应在校准证书上反映，校准证书至少包括以下信息： a) 标题：“校准证书”； b) 实验室名称和地址； c) 进行校准的地点（如果与实验室的地址不同）； d) 证书的唯一性标识（如编号），每页及总页数的标识： e) 客户的名称和地址； f) 被校对象的描述和明确标识；
7
3
