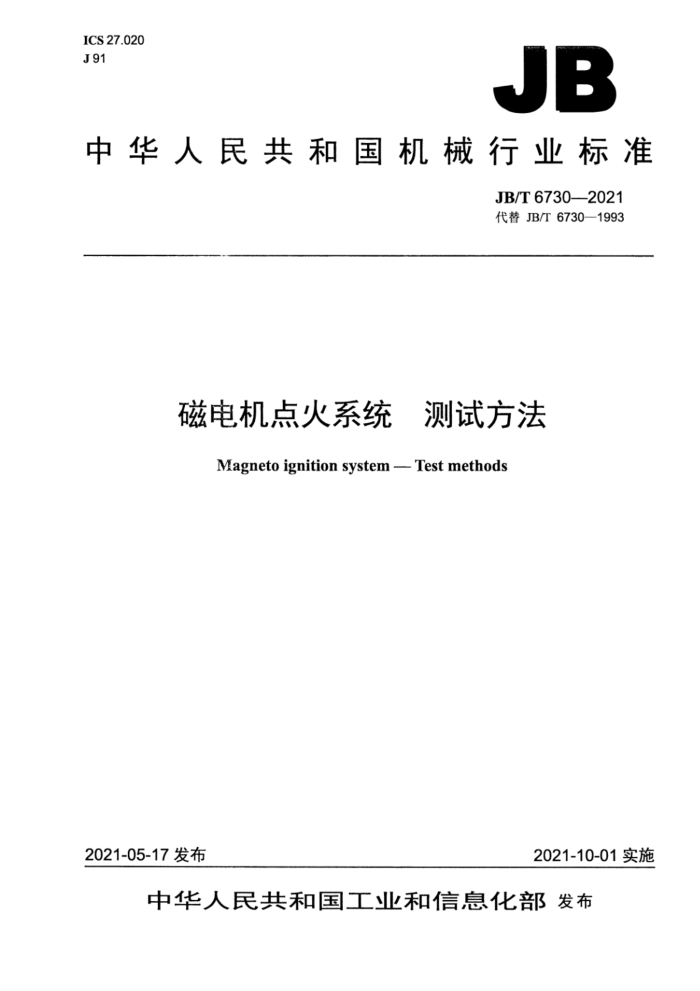

ICS 27.020 J91
JB
中华人民共和国机械行业标准
JB/T6730—2021 代替JB/T6730—1993
磁电机点火系统 测试方法
Magneto ignition system -Test methods
2021-05-17发布
2021-10-01实施
中华人民共和国工业和信息化部发布 JB/T67302021
目 次
前言 1范围 2规范性引用文件 3术语和定义. 4测试内容，
4.1点火系统的主要测试参数， 4.2磁电机的型式试验， 4.3电子点火器的型式试验， 4.4点火线圈的型式试验 5对试验装置和试验设备的要求， 5.1 点火系统的负载 5.2 示波器. 5.3 分压器 5.4 磁电机试验台及所附转速表 5.5 转速表. 5.6 其他设备 6测试方法 6.1 点火系统测试环境... 6.2 型式试验测试方法.
图1点火系统波形（示波器显示的典型波形）图2磁电机点火系统测试电路.. 图3 三针放电器电极的安装
表1火花能量试验条件 JB/T6730—2021
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T6730--1993《磁电机点火系统 测试方法》，与JB/T6730一1993相比主要技术变
化如下：
一将点火系统测试电路负载纳入对试验装置和试验设备的要求（见5.1.2）；一增加了测试环境的规定（见6.1)；
一增加了点火性能参数工作测试点需测取的范围和步长（见6.1.2）。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：天津内燃机研究所、余姚市奥鑫电器有限公司、重庆瑜欣平瑞电子股份有限公
一
司、浙江锋龙电气股份有限公司、廊坊科森电器有限公司、重庆力华自动化技术有限责任公司、浙江中马园林机器股份有限公司。
本标准主要起草人：张坤良、王嘉钧、陶俊卫、倪剑鸣、陈晓明、张云勇、雷德友、吴浩祥、张红亮、张邦全、黄新跃。
本标准所代替标准的历次版本发布情况为：
—JB/T6730—1993。
-
I JB/T6730—2021
磁电机点火系统测试方法
1范围
本标准规定了通用小型汽油机用磁电机点火系统（以下简称点火系统）的测试设备、测试方法和条件。
本标准适用于通用小型汽油机用各种类型磁电机点火系统的测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T5140.1一2021磁电机第1部分：术语 JB/T5140.2一2021磁电机第2部分：技术条件 JB/T8123—2021磁电机用点火器 JB/T9865—2021 磁电机用点火线圈
3术语和定义
JB/T5140.1--2021界定的以及下列术语和定义适用于本文件，
3.1
点火系统ignitionsystem 通过永久磁场的旋转，在线圈上感应出电势作为电源，并借助于开关瞬间通断作用产生高压电供点
燃式汽油机点火用的装置系统。
注：点火系统由飞轮总成和底板总成（或转子和定子）、电子点火器、点火线圈和高压点火线组成。
4测试内容
4.1点火系统的主要测试参数 4.1.1次级有效电压
次级有效电压的绝对值不应小于汽油机火花塞点火所需电压的绝对值，如图1a）所示。 4.1.2断电电流（或导通电流）
电感式点火系统测试断电电流，以确定点火线圈的输入能量，如图1b）所示；电容放电式点火系统测试导通电流，如图1c）所示。 4.1.3平均输入电流
磁电机点火系统工作时的平均电流值。
1 JB/T6730—2021
初级感应电压
U/kV
U/kV
次级电压上升时间
o I/mA
t/ms
n
t/μs
-1.5
2
t/m
-14
峰值初级电流
a)次级有效电压
b)电感式点火系统断电电流
I/mA
U/kV
蜂值初级电流
t/μs
火花电压
1/mA
t/μs
D
t/μs
火花电流火花持续时间
电流最大值
d)电感式点火系统的火花电压、火花电流
c)电容放电式点火系统导通电流
U/kV A
AA
0
t/μs
火花电压
1/mA
O
t/μs
火花电流
电流最大值
火花持续时间
e)电容放电式点火系统的火花电压、火花电流
图1点火系统波形（示波器显示的典型波形）
4.1.4火花电压和火花电流
火花电压是在点火过程中，当火花塞被击穿时火花塞两极间的电压。 火花电流是在点火过程中，当火花塞被击穿时火花塞两极间的电流。
4.1.5火花持续时间
火花持续时间在一定程度上表明临界燃油条件下的火花点火能力以及火花塞电极被电腐蚀的程度，电感式点火系统的火花电压、火花电流如图1d）所示，电容放电式点火系统的火花电压、火花电流如图1e）所示。
2 JB/T6730—2021
4.1.6火花电流最大值
火花间隙被击穿，即点火系统自点火线圈次级绕组经火花间隙发生火花放电之初的电流瞬时值称为
火花电流最大值，电感式点火系统火花电流最大值如图1d）所示，电容放电式点火系统火花电流最大值如图1e）所示。 4.1.7火花能量计算
火花能量是火花电流与火花电压的乘积在火花持续时间内的积分；如果用某一瞬时火花电流、火花电压和火花持续时间三者的乘积来代替，需事先按火花电流、火花电压曲线的形式确定何时取值。 4.1.8点火线圈次级电压上升时间
点火线圈次级电压上升时间表示点火系统带火花塞负荷的能力。次级电压上升时间越短，电流通过各支路时的损耗越小，用于点火的能量就越多。
为了便于比较，规定次级电压上升时间为次级电压从-1.5kV～-15kV的时间。若次级电压上升时间由用户与制造厂另行协商确定，需在试验报告中做出说明。 4.1.9点火线圈的初级感应电压
电感式点火系统需测试点火线圈的初级感应电压，据此确定电感储能点火系统中晶体管应具有的耐电压能力[见图1b】，还可据此估算触点的寿命。 4.1.10点火极限负载电阻
点火系统的分路负载用点火极限负载电阻来表示，其为使系统次级电压降至-15kV的负载电阻，用符号R15kv表示。其试验条件：电容负载为50pF，磁电机转速为2000r/min土40r/min。 4.2磁电机的型式试验
磁电机的型式试验应按JB/T5140.2一2021的规定和要求进行。 4.3电子点火器的型式试验
电子点火器的型式试验应按JB/T8123一2021的规定和要求进行。 4.4点火线圈的型式试验
点火线圈的型式试验应按JB/T9865一2021的规定和要求进行。
5对试验装置和试验设备的要求
5.1点火系统的负载 5.1.1三针放电器
被测点火系统的负载是一个三针放电器火花间隙装置，如图2a）所示。火花间隙可以调整到5.5mm ±0.1mm（对应于12kV）。
3 JB/T6730—2021
火花电流
断电电流
P,
测初级感应电压典型连接
平均输入电流
火花间隙
断电或通电系统
R;
Rd,
线圈
火花电压 S
磁电机
P
P
a)
断电电流
Pi
测初级感应电压典型连接
平均输入电流
断电或通电系统
R
Rd
线圈
磁电机
R
b)
说明： Pi 电流探头、放大器和示波器；P3——交流电流表；C——负载电容；Rd、Rd2-分压器（高压探头); P2 电压测量示波器：
P4- 交流电压表：Ps转速表：
R2—负载电阻；
R 集中或分布的阻尼电阻（阻抗的实际使用值由制造厂和用户双方协商确定）。
图2磁电机点火系统测试电路
5.1.2电容、电阻负载
被测点火系统的点火线圈至三针放电器之间由一段高压点火线连接，高压点火线由产品供需双方确认。被测点火系统的分路负载电阻采用10W、1MQ无感电阻器，用以模拟被铅、碳污染的火花塞，如图2b）所示。在测量高压电路总的分布电容时，应将火花塞间隙和电阻器R，（集中参数电阻器）全部短接，并将高压点火线从点火线圈上拆下。 5.2示波器
示波器的最大上升时间为0.03μS，最小频带宽为10MHz。示波器的电压、电流测量不稳定度不超过3%。 4 JB/T6730—2021
5.3分压器
分压器（高压探头）的输入电容不大于5pF，输入电阻不小于100MQ2。用分压器[图2b）中的Rd 和Rd2]和示波器测量次级有效电压上升时间和火花持续时间。按图2a）用电流探头测量火花电流。 5.4磁电机试验台及所附转速表
磁电机试验台及所附转速表应符合下述条件： a）采用无级调速装置，调速范围为100r/min～磁电机最高转速； b）200r/min～800r/min范围内转速波动不大于5%； c）800r/min~磁电机最高转速范围内转速波动不大于2%。
5.5转速表
转速表的精度应不大于1%。 5.6其他设备
磁电机、电子点火器、点火线圈产品型式试验所用的其他试验设备，按照JB/T8123一2021和JB/T 9865—2021的规定和要求使用。
6测试方法
6.1点火系统测试环境 6.1.1点火系统测试在下列环境条件下进行：
a）周围介质温度为18℃～28℃； b）相对湿度为45%~75%； c）平均大气压力为86kPa～106kPa。
6.1.2) 将磁电机装在试验台上，高压引线带火花塞帽，在1500r/min最高转速范围，等步长测试10 个点。 6.1.3按图2a）和图2b）连接电气线路，按表1规定的试验条件测试4.1规定的各个参数。采用图3规定的三针放电器进行试验，按4.1.7规定的方法计算火花能量。
表1火花能量试验条件
磁电机转速 r/min
环境温度 ℃ -40±3 80±2 23±2 80±2 23±2
工作状态低温起动高温起动
最低连续发火转速～800
常温起动、性能试验
持续运转运转、性能试验
800~最高连续发火转速
5
