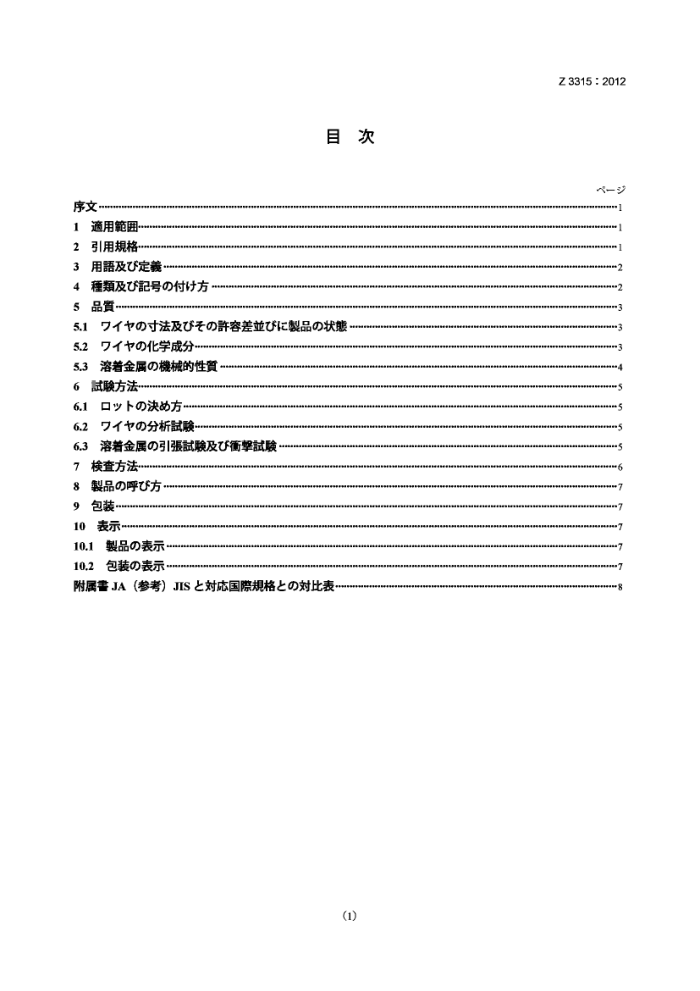

Z 3315: 2012
目次
一沙
序文 1 適用范困
2 引用规格 3用语及定羲
種類及記号の付计方 5 品寶· 5.1 の寸法及の計容差品の状熊 5.2 の化学成分 5.3 溶着金属の機械的性貨 6 試方法 6.1 の决方 6.2 の分析試 6.3 溶着金属の引張试及衡挚试，
4
查方法嬰品の呼方包装· 10 表示 10.1 数品の表示… 10.2 包装の表示，附属害JA（参考）JIS七对応国隙规格七の对比表
7 8 9
(1) Z 3315 : 2012
李元力去
乙の规格法，工業標弹化法第14条上下用寸第12条第1项の规定记基老，社团法人日本溶接协会（JWES），工業標举原案具日本工業规格老改正八七の申出，日本工業標華調查会の窑截龙释，释济産業大臣改正乙龙日本工業规格下。 机，JIS3315:2007改正机，の规格置换5。 の规格法，著作法保護对象著作物。 乙の规格の一部办，特計椎，出顔公筱の特計出顾又法美用新案榷记抵触式可能性乙七记注意老唤起。释淆產業大臣及日本工業標華調查会法，乙の亦特浒榷，出顔公開俊の特計出顔及美川新案耀雄懿，任达龙
(2) JIS Z 3315: 2012
日本工業规格
耐候性用の分溶接及三溶接用
F
SolidwiresforMAGandMiGweldingofatmosphericcorrosionresistingstee
序文乙の规格，2010年第2版行机IS014341及2006年第1版下行机IS0 16834基之，技術的内容变更L下作成龙日本工業规格飞。ISO14341法，EN440之璟太平洋地域不使用机下V规格の共存形齿5，IS016834法，EN12534璟太平洋地域下使用孔V% 规格の共形，の对際规格，の规格際市场川 W。の，璟太平洋地域使用规格该当部分（ISO14341SystemB及ISO16834 SystemB）の，耐候性鋼用の溶接及溶接用本体规定。 招，の规格下侧線又法点線の下線施简所法，对応国规格变更下事项下。 变更の一觉表记の说明付计，附属書JA忙示。
1用艳困
の规格，耐候性鋼用の溶接及溶接用以下，。）规定寸。
注記の规格の对応国规格及の对応の程度表寸記号，次示寸。
ISO14341:2010,Weldingconsumables—Wireelectrodes and weld deposits forgas shieldedmetal arc
welding of non alloy and fine grain steels-Classification IS0 16834:2006,Welding consumables—Wire electrodes, wires, rods and deposits for gas-shielded arc
weldingofhighstrengthsteels一Classification（全体评俩：MOD）拓，对応の程度表記号“MOD”注，ISO/IECGuide21-1基，“修正LW” 示。
2引用规格次揭规格，の规格引用，の规格の规定の一部成。の引用规格法，の最新版（追補含。）適用。
JS.G.0203..然M婴及） JS.G.0320..铜材の溶鋼分析方法 JS.G3114...溶接横造用耐候性熟胃压延鲷材 JS.G3140..插梁川虚降伏点钢板 JIS.Z.3001-1...溶接用语一第.1.部.一般 JIS.Z.3001-2溶接用語一第.2.部：咨接方法 2 Z 3315 : 2012
JISZ3111溶着金属の引张及衡撃試方法注記对虑|際规格：ISO15792-1:2000，Weldingconsumables—Testmethods-Part1:Testmethodsfor
all-weld metal test specimens in steel, nickel and nickel alloys (MOD)
JISZ3200溶接材料一寸法，計容差，品の状熊，表示及包装注記对応国際规格：ISO544，Weldingconsumables—Technicaldeliveryconditionsforweldingfiller
materials-Type of product, dimensions, tolerances and markings (MOD)
JISZ3253溶接及熟切断用一下注記对応国際规格：ISO14175,Welding consumables-Gases and gas mixtures for fiusion welding and
allied processes (MOD)
JISZ3423溶接材料の調连指針注記对応国際规格：ISO14344，Weldingand alliedprocesses一Fluxandgasshielded electricalwelding
processesProcurement guidelines for consumables (MOD)
3用语及U定羲乙の规格飞用V主用語及定羲法，JS.3001-1，S.Z3001-2及JS.G.0203.元。
4種類及記号の付计方个の種颊，溶着金属の引张特性，溶接筱熟处理の有無，溶着金属の衡撃試温度，溶着金属の之吸，及の学成分区分，の号の方法，1记上多。无龙七，溶着金属①機械的性實写張特性及衡撃試温度逆氵儿匕一吸收工不）及の学成分の粗合，表。 拓，溶接筱然処理！の竹無忙下，溶金底の機械的性饮の数记区分下毛上。龙，黑一の粗合世，械的性實の翼種類区分。
溶接及溶接溶着金属の引张特性の記号（表3记。）溶接筱熟处理の有無の記号
A：溶接の表表 P：溶接筱熟処理b AP：溶接の及溶接筱熟処理衡擎試驗温度の記号（表4记。）吸の号記号：规定の試温度招吸收工半一27以上
又法衡撃試规定場合
U：规定の验温度拍吸工不一办47以上の号（JIS3253。）个の化学成分の記号（表2。）
G 00 Q O O O-000
1一个の種類の记号の付方 3
Z 3315 : 2012
表1一溶着金属の機械的性質及了个の化学成分の粗合廿溶着金属の機械的性實
了个の化学成分の記号
中一吸收工一人元の记号
溶着金属の引张特性の記号 43，49,55,57 Y,0,2,3，4,5, 記号L，U
衡撃試驗温度の記号
CC,NCC,NCCT,NCCT1,NCCT2 NCCI N4M4T，N5M3T，N7M4T，N5CM3T，N5C1M3T N6CM3T
6, 7,8, 9,10, Z 0 1 2
U U U
491 571 .78J
5品質 5.1 の法及の容差品の状熊の寸法，計容差及品の状熊法，JSZ3200適合计机5V。 5.2 の化学成分の化学成分法，6.2の方法分析行，表2適合。
表2一了千书の化学成分
单位%(贸量分率)
化学成分b)
2.110 化学成分 ①记#
Cuc) Ni
c
Si 0.50. 1.10. 0.030. 0.030. 0.20.
Cr
Ti .. /
Mn
P
s
Mo
CCJ 以下 0.12.
0.90 1.70 以下 以下 0.60. . 0.35. 0.65
. 一
0.12 0.60~ 1.00~ 0.030 0.030 0.20~ 0.10~ 0.50~ 以下 0.90
NCC
0.30
0.80
1.65
以下
以下
0.60
0.12 0.50. 1.00元. 0.030 0.030 0.30~. 0.10元. 0.50元.
NCCJ
1.80 以下 以下 0.60. 0.80 0.80 . .
以下 0.90 0.12 0.60~ 1.10~ 0.030 0.030 0.20~ 0.10~ 0.50~
0.02~ 0.30
NCCT
-
1.65 以下 以下 0.60 0.30 0.80
以下 0.90 0.12 0.50~ 1.20~ 0.030 0.030 0.20~ 0.10~ 0.50~ 0.02~ 0.02~ 以下 0.80
NCCT1
1.80
以下
以下
0.60
0.40
0.80
0.30 一 0.40~ 0.02~ 0.90 0.30 0.40~ 0.02~ 0.70
0.30 0.02~ 0.30
0.12 0.50~ 1.10~ 0.030 0.030 0.20~ 0.40~ 0.50~ 以下 0.90 1.70 以下 以下 0.60 0.80 0.80 0.12 0.40~ 1.60~ 0.025 0.025 0.50 1.90~
NCCT2
N4M4T
-
以下 0.90 2.10 以下 以下 以下 2.50 0.12 0.40~ 1.40~ 0.025 0.025 0.50 2.40~ 以下 0.90
N5M3T
-
以下
以下
以下
2.00
3.10
0.30
0.12 0.30~ 1.30~ 0.025 0.025 0.50 3.20~ 0.30 0.60~ 0.02~ 以下 0.70 1.70 以下 以下 以下 3.80 以下 0.90 0.30 0.12 0.20~ 1.10~ 0.025 0.025 0.50 2.40~ 0.05~ 0.35~ 0.02~ 以下 0.70
N7M4T
N5CM3T
1.70
以下
以下
以下
2.90
0.35
0.70
0.30
0.40~ 1.40~ 0.025 0.025 0.50 2.40~ 0.40~ 0.40~ 0.02~
N5C1M3T 以下 0.12
以下 以下 以下 3.00 0.60 0.70 0.30
0.90
2.00
0.12 0.30~ 1.20~ 0.025 0.025 0.50 2.70~ 0.10~ 0.40~ 0.02~
N6CM3T
以下
以下
以下
0.65
以下
0.70
1.50
3.30
0.35
0.30 6
Z 3315 : 2012
6 試方法 6.1 口卜の决方のの决方，JIS3423。 6.2个の分析試
个の分析試法，SG0320简条4（溶钢分析方法）①方法又法机记对応寸IS0规格上。 ，数品变成分の分析試，次のの試籍果用。 a同一の他の径の嬰品分析試驗 b同一一の製造途中の線材の分析試驗 c) 原料の三の品分析值）原料の三の溶鋼分析值
6.3溶着金属の引张試及衡學試溶着金属の引張試驗及衡撃試，次のa)～k）除，JISz3111。 a）行の，の种1.2mm。，1.2mm造场
合法，最近。 ）溶接電流の種類，棒用。，造業者他の極性指定場合，。 c) 試使用，の種区分。 ）試使用試板の材，表。，JS3111行場合法，
表以外の鋼材試驗板用 e) 試板法，JISZ3111の試板の记号1.3使用寸名。
試板の予熟及間温度，135℃～165℃寸。龙，最初の八法，100℃～135℃ 。の合法，溶接始筱规定の予熟温度及八間温度達法，連溶接七
2
g）溶接条件法，表6。，の径1.2mm以外の場合，造業者推奖寸溶接条
件记。 h) 数，6～10，各の数，1当23。 i 溶接熟处理过，次记上。龙，溶接筱熟处理の条件法，表7元上。 1) 溶接筱处理の有無の区分記号办Aの場合法，溶接の主飞試驗行弓。 2) 溶接筱热处理の有無の区分記号办Pの場合法，溶接筱熟处理老行試驗龙行。 3) 溶接熟处理の有無の区分記号APの場合法，溶接の及溶接筱熟処理行龙のの方
試驗行。
j) 引試片法，JISZ3111规定寸A0号試片实。 k）衡試驗の試片探取個数法，次。 1）吸27の場合，個。 2）吸收47の场合，3个。 6 Z 3315 : 2012
表5-試板の材質
溶着金属の引张特性 の化学成分のの記号
試驗板の材實
記号 CCJ NCC CCJ NCC, NCCT, NCCT1, NCCT2 NCCJ CCJ. NCC,NCCT,NCCT1 NCCT2 NCCJ N4M4T, N5M3T, N7M4T, N5CM3T, N5C1M3T.N6CM3T
JIS.G3114.O.SMA400AP.SMA400BP.X.SMA400CPa) JIS.G3114..SMA400AW..SMA400BW.X.SMA400CW) JIS.G3114..SMA490AP..SMA490BP.X.SMA490CP.) JIS.G3114.O.SMA490AW,.SMA490BW.又注.SMA490CWa) JIS.G3140..SBHS400W.t) JIS.G3114.O.SMA570P. JIS.G3114..SMA570W.a) JIS.G3140.O.SBHS500W JIS.G.3140..SBHS700W.)
43
49,55
491 57 57J 78J 注 の武驗板同等の機械的性實及化学成分材試驗板用。
表6一溶接条件
一夕他压
径 mm 1.2
溶接化流
V 適正電压
mm 20±3
A 290±30
表7一溶接俊热处理条件
溶着金属の引张特性の記号
溶接筱熟処理条件
315℃以上下の加熟速度法220℃/h以下，冷
43，49，49J..55，57，57J 605℃~635℃60min~75min 却速度195℃/h以下，315℃未满不の
冷却味炉冷又法空冷之实。 300℃以上の加热述度达220℃/以下，冷
585℃~635℃60min~75min 却速度达195℃/h以下，300℃未满下の
.78J
冷却沐炉冷又法空冷实。
查方法查方法法，次记上。 a) の查项目法，JIS3423の驗一。 b) 查，の，3423試，简条6，
当简条5合。 試一，簡条6美施分析試驗，引張驗及衡撃武驗のの試驗糙果，簡条5道合場合，適合全の試驗倍数の再試行，の机の試驗果簡条5適合。の場合の再試のの試片法，当初の試材の残材办探取，又法新龙試板用作嬰試材探取寸。，分析试驗记，当初の试新果办简条5合龙成分法，试驗行<屯。 試片の作製力試驗の美施通正规の手統行以試含，試糙果合否の判定
c)
d
供得生場合，試の進行状况果の
