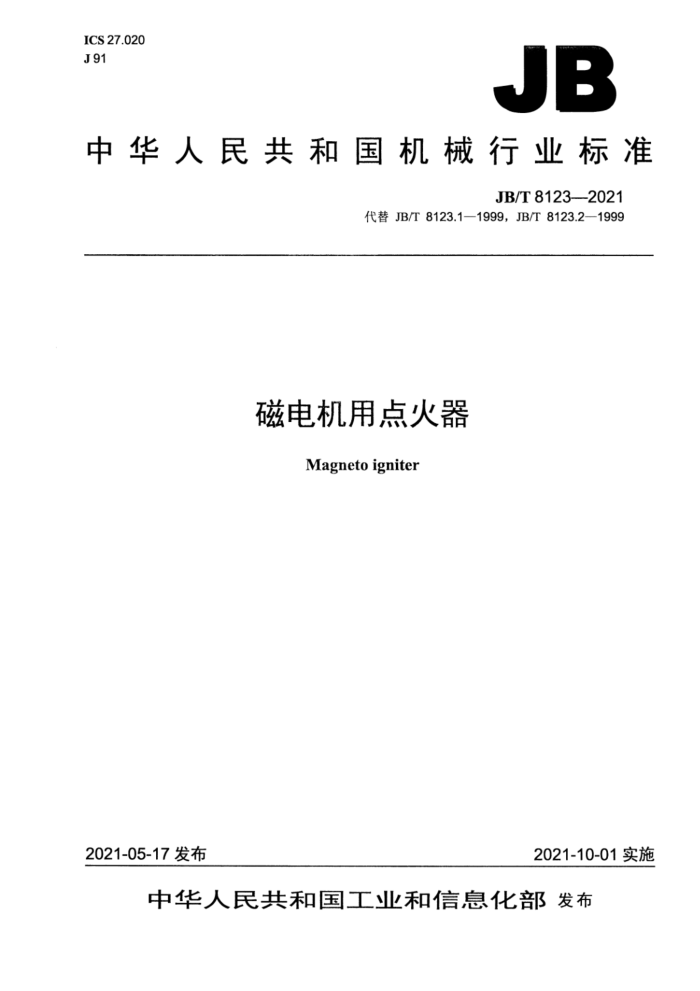

JB
中华人民共和国机械行业标准
JB/T8123--2021
代替JB/T8123.1—1999JB/T8123.2—1999
磁电机用点火器
Magneto igniter
2021-05-17发布
2021-10-01实施 中华人民共和国
机械行业标准磁电机用点火器 JB/T8123-2021
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.75印张·19千字
2021年10月第1版第1次印刷
定价：15.00元
*
书号：15111·16157 网址： http: //www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版 目 次
前言 1范围 2规范性引用文件 3技术要求
T
3.1 一般要求. 3.2 工作环境. 3.3 外观要求.. 3.4 安装连接强度. 3.5 连续发火性能. 3.6 点火提前角. 3.7 熄火性能.. 3.8 高压开路性能. 3.9 绝缘电阻 3.10 超速发火性能.. 3.11 耐振动性能 3.12 耐低温性能. 3.13 耐高温性能 3.14 耐温度变化性能. 3.15 耐温度、湿度组合性能。 3.16 耐水性能. 3.17 强化耐久性 4试验方法 4.1 对试验设备的要求 4.2 测试环境条件 4.3 外观检查 4.4 安装连接强度检查. 4.5 连续发火性能检查.. 4.6 点火提前角检查. 4.7 熄火试验 4.8 高压开路试验 4.9 绝缘电阻检查 4.10 超速发火性能试验 4.11 振动试验 4.12 低温试验 4.13 高温试验.. 4.14 温度变化试验 4.17强化耐久试验. 5检验规则， 5.1出厂检验 5.2型式试验. 5.3交货验收 6标志、包装、运输和贮存.. 6.1产品标志. 6.2包装 6.3包装标志. 6.4装箱. 6.5贮存.. 6.6出厂 6.7运输.
*****6
表1 检验项目 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8123.1-1999《磁电机用点火器技术条件》和JB/T8123.2—1999《磁电机用点
火器试验方法》，与JB/T8123.1—1999和JB/T8123.2—1999相比主要技术变化如下：
修改了工作环境介质温度范围（见3.2，JB/T8123.1一1999年版的3.2）；一增加了一体化点火器安装连接强度要求和试验方法（见3.4和4.4）；一增加了一体化点火器熄火性能要求和试验方法（见3.7和4.7）；
-增加了一体化点火器高压开路性能要求和试验方法（见3.8和4.8）；修改了耐振动性能要求和试验方法（见3.11和4.11，JB/T8123.1一1999年版的3.7和JB/T 8123.2—1999年版的4.5）；增加了耐低温性能要求（见3.12）；一增加了耐高温性能要求（见3.13）；修改了耐温度变化性能要求和试验方法（见3.14和4.14，JB/T8123.1一1999年版的3.10和JB/T 8123.2—1999年版的4.11）；增加了耐温度、湿度组合性能要求和试验方法（见3.15和4.15）；增加了对试验设备的要求（见4.1）；删除了下落试验的要求（见JB/T8123.1一1999年版的3.8和JB/T8123.2一1999年版的4.6）修改了低温试验方法（见4.12，JB/T8123.2一1999年版的4.8）；修改了高温试验方法（见4.13，JB/T8123.2一1999年版的4.7）。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：天津内燃机研究所、台州市质量技术监督检测研究院、重庆力华自动化技术有限
责任公司、浙江锋龙电气股份有限公司、廊坊科森电器有限公司、重庆瑜欣平瑞电子股份有限公司、余姚市奥鑫电器有限公司、浙江中马园林机器股份有限公司。
本标准主要起草人：李志宏、任立环、阮立、张邦全、雷德友、吴浩祥、张红亮、张云勇、倪剑鸣、 陈晓明、黄新跃。
本标准所代替标准的历次版本发布情况为：
-JB/T8123.1—1995、JB/T8123.1--1999 JB/T8123.2-1995、JB/T8123.2-1999。 磁电机用点火器
1范围
本标准规定了通用小型汽油机用磁电机用点火器（以下简称点火器）的技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于各种用途（除航空外）的点火器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 JB/T5140.22021磁电机第2部分：技术条件 JB/T6730—2021 磁电机点火系统测试方法
3技术要求
3.1一般要求
点火器应按照经规定程序批准的产品图样及技术文件制造。 3.2工作环境
在下列环境条件下，点火器应能正常工作： a）周围介质温度为-30℃～80℃（非工作状态下充许30min内温度为-40℃～105℃）； b）相对湿度为不大于95% c）大气压力为86kPa106kPa。
3.3外观要求
点火器外观无缺陷，标志清晰，封装完好、平整，外壳无破损，橡胶件无老化，龟裂等。 3.4安装连接强度
安装连接强度应满足以下要求： a）一体化点火器的熄火片与线圈主体之间能承受150N的拉力而无拉出、断裂等现象： b）一体化点火器铁心与本体之间的拔出力≥500N。
3.5连续发火性能
点火器所配磁电机按安装间隙的最大值安装，应在JB/T5140.2一2021中表1规定的连续发火转速范围内，能按JB/T6730一2021规定的三针放电器高压电极和搭铁电极间距离（以下简称三针极距）连 3.6点火提前角
点火器的点火提前角和自动调整点火提前角特性应符合产品技术条件的规定 3.7熄火性能
点火器在熄火装置工作时，不应发火。 3.8高压开路性能
一体化点火器历时1min的高压开路试验，应无击穿，损坏或漏放电现象。 3.9绝缘电阻
点火器绝缘电阻不小于1MQ 3.10超速发火性能
按照JB/T5140.2一2021中表1规定的三针极距，点火器所配磁电机以最高转速的1.2倍（油锯用磁电机为1.33倍）连续运转3min，点火器应无损伤，且无断火现象。 3.11耐振动性能
点火器应能经受JB/T5140.2一2021中表4规定的X、Y、Z三个方向的扫频振动试验。试验后性能应符合本标准3.5～3.9的要求。 3.12耐低温性能
点火器在不工作状态下进行-40℃土2℃或在工作状态下进行0℃土2℃的低温试验后，性能应符合 3.5～3.9的要求。 3.13耐高温性能
点火器在工作状态下进行80℃土2℃、持续1h的高温试验后，性能应符合3.5～3.9的要求。 3.14耐温度变化性能
点火器在不工作状态下，以在-40℃土3℃和90℃土3℃中各保持1h为一个循环，共进行二十个循环的温度变化试验后，性能应符合3.5～3.9的要求。 3.15耐温度、湿度组合性能
点火器在不工作状态下，进行温度为50℃土2℃、相对湿度为90%～95%条件下的历时1h的温度、湿度组合试验，性能应符合3.5～3.9的要求。 3.16耐水性能
产品试样在其上表面水深达到200mm的水中保持2h后应能正常工作（特殊要求除外）。 3.17强化耐久性
在周围介质温度为80℃土2℃的条件下，增大三针极距，点火器所配磁电机以最高转速运转，经过历时120h的强化考核后，点火器性能应符合3.5～3.9的要求。 4试验方法
4.1对试验设备的要求 4.1.1试验时测试仪表的准确度不低于1.5级。转速表的精度不大于1%。 4.1.2磁电机试验台及所附转速表应符合下述条件：
a）采用无级调速装置，调速范围为100r/min～磁电机最高转速； b）200r/min~800r/min范围内转速波动不大于5%; c）800r/min～磁电机最高转速范围内转速波动不大于2%。
4.2测试环境条件
测试环境条件要求如下： a）周围介质温度为18℃～28℃； b）相对湿度为45%～75%； c）平均大气压力为86kPa～106kPa。
4.3外观检查
目测检查点火器外观，结果应符合3.3的规定。 4.4安装连接强度检查
在一体化点火器需要检查安装连接强度的两端施加静拉力，保持1min以上，目测检查连接处，结果应符合3.4的规定。 4.5连续发火性能检查
将点火器与所配磁电机安装在磁电机试验台上，高压引线与三针放电器相连接。按3.5的规定，测量最低连续发火转速，再将转速逐渐提高到磁电机最高转速，检查连续发火情况，磁电机不能有断火现象发生。 4.6点火提前角检查
将点火器所配磁电机安装在磁电机试验台上，按3.6的规定检查相应转速下的点火提前角和自动调整点火提前角特性。 4.7熄火试验
将点火器所配磁电机安装在磁电机试验台上，点火器熄火端与接地端（铁心）并联32的电阻时，磁电机不应发火。在磁电机起动后操纵熄火装置，进行3次，检查熄火时三针放电器是否仍发火。熄火试验后重复检查4.5规定的项目。 4.8高压开路试验
将一体化点火器所配磁电机安装在磁电机试验台上，高压引线和火花塞帽悬空，使磁电机以最高次级电压时的转速运行1min，目测一体式点火器有无击穿、损坏或漏放电现象。试验结束后重复4.5、 4.6规定的各项检查。
